Устройство для формирования рабочей части саообжигающегося анода

Устройство для формирования рабочей части самообжигающегося анода основано на использовании существующей машины прорезки периферии анода (МППА) или машины HENCON

Устройство представляет собой технологическую оснастку из двух элементов: 1 – нож подрезки и дегазации (рисунок 1), 2 – устройство формирования рабочей частси СА (рисунок 2).

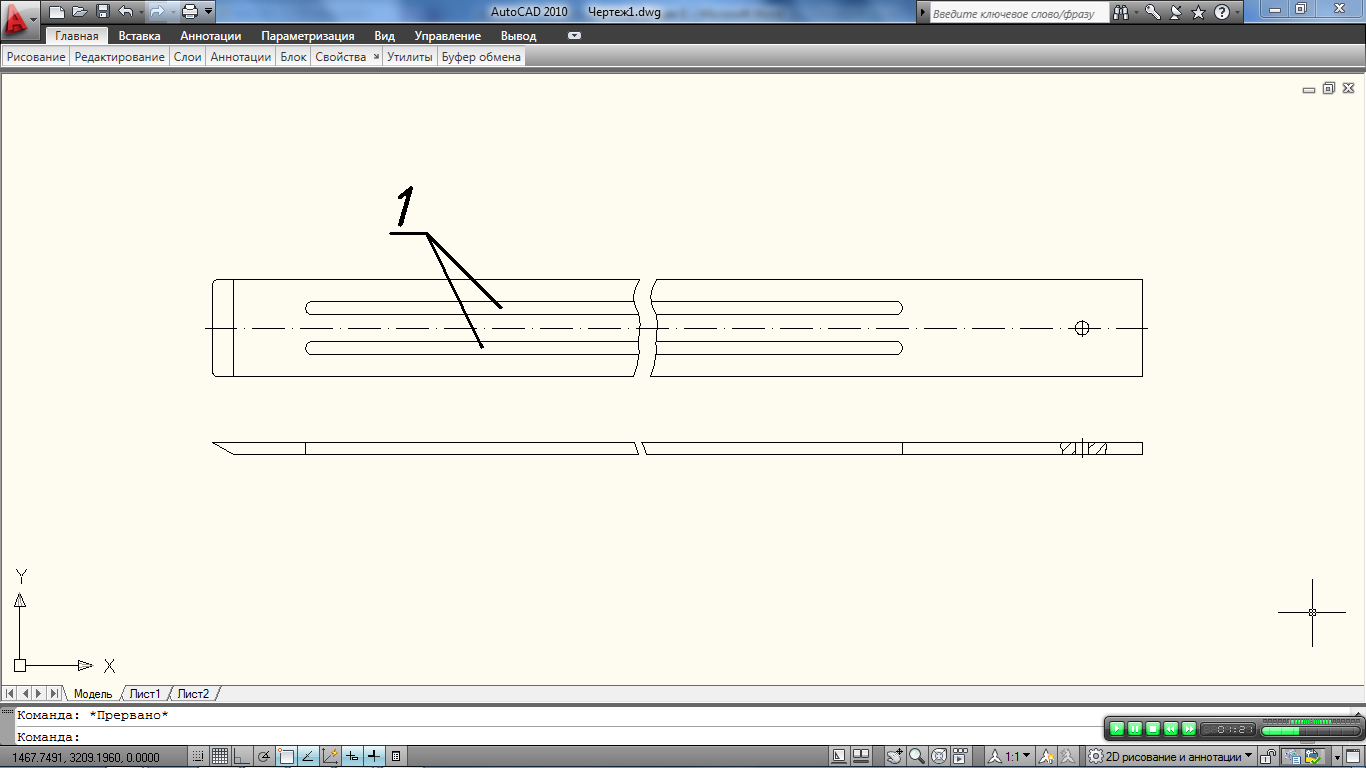

Рисунок 1 – Нож подрезки и дегазации

Рисунок 2 – Устройство для формирования рабочей части самообжигающегося анода

В ноже подрезки и дегазации сделаны две прорези 1 (рисунок 1), для отвода газов.

Устройство для формирования представляет собой сборную конструкцию, состоящую из: навесного сборного корпуса 1 для формирования рабочей части СА (сварная конструкция) и кронштейна 2, жестко прикрепленного болтами к манипулятору машины подрезки периферии анода. Корпус и кронштейн соединены между собой пружинно-болтовым соединением 3 (Рисунок 2). Дополнительно к корпусу с наибольшей боковой стороны закрепляется съемный нож подрезки периферии анода, а к днищу корпуса прикрепляется съемная подошва 4 с конусами 5.
