Блок-диаграмма модели

Модели функционирования систем на GPSS, как уже было показано в п. 6.3.2.1, могут быть первично описаны в виде блок-диаграмм.

При этом отдельные элементы модели и модель в целом имеют достаточно различимое подобие. Для получения такого вывода сравните рис. 6.2 и 6.3: состав и блок-диаграмму модели функционирования предприятия.

Это подобие может быть также усилено разработчиком за счет продуманного на этапе разработки разделения исследуемого объекта на элементы, на процессы, протекающие в них, а модели - на сегменты.

Однако возможно и другое. В данном примере в каждом цехе имеются свои посты контроля блоков. Поэтому, казалось, в модели должны были бы быть сегменты, имитирующие работу цеха и его постов контроля. По предложенному же составу модели видно, что в нее входят сегменты, имитирующие работу каждого из цехов без постов контроля, и сегмент имитации работы всех постов контроля. Т. е. как бы все посты контроля блоков объединены в отдельное подразделение предприятия, но функциональное предназначение соответствующих постов контроля осталось прежним.

Объединение сделано в интересах частичной универсальности модели. Предположим, количество цехов увеличилось. В первом случае нужно было бы добавлять сегменты имитации работы цехов и постов контроля, т. е. количество блоков в модели увеличилось бы. Во втором случае добавляются только сегменты имитации работы цехов и необходимые исходные данные. При этом сегмент имитации функционирования постов контроля блоков изделий остается неизменным.

Списки пользователя применяются для имитации работы складов готовых блоков. Предполагается наличие такого склада у каждого цеха.

Для розыгрыша брака блоков и изделий используется блок TRANSFER в статистическом режиме.

Обратите внимание, что в сегменте имитации сборки изделий блок TEST используется в режиме, который рекомендуется избегать вследствие того, что проверяемое условие может не выполниться. Однако здесь этого не должно быть, так как в противном случае будут отсутствовать готовые блоки для сборки изделий. По мере готовности блоков условие обязательно выполняется и блоки - транзакты направляются на сборку. Первые три транзакта уничтожаются, а четвертый транзакт имитирует собранное из четырех блоков изделие. Он направляется для проверки работоспособности на пункт приема изделий.

Замечание. Не путайте блоки изделий с блоками GPSS World в программе модели.

увеличить изображение
Рис. 6.3. Блок-диаграмма модели (лист 1)

увеличить изображение
Рис. 6.3. Блок-диаграмма модели (продолжение, лист 2)

увеличить изображение

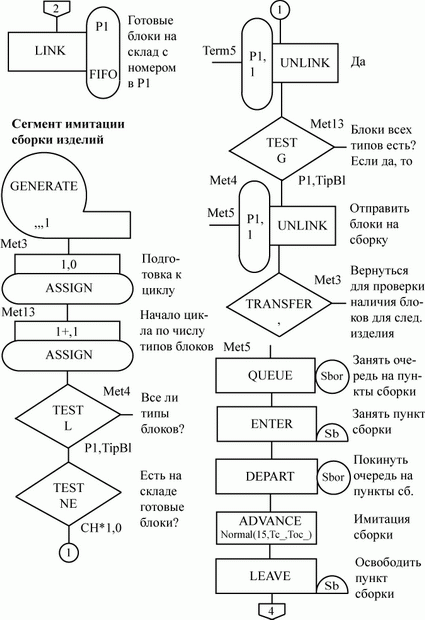

Рис. 6.3. Блок-диаграмма модели (продолжение, лист 3)

увеличить изображение

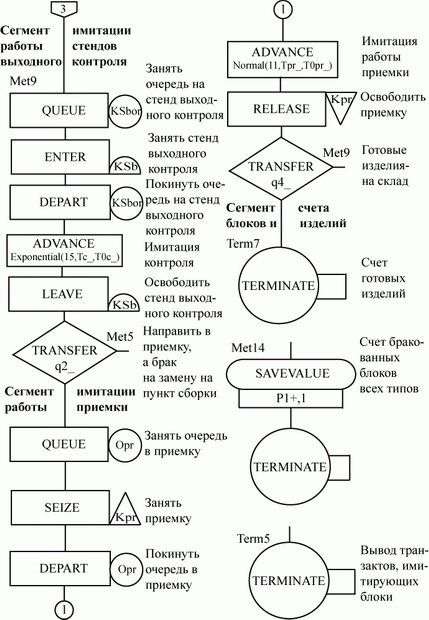

Рис. 6.3. Блок-диаграмма модели (продолжение, лист 4)

увеличить изображение

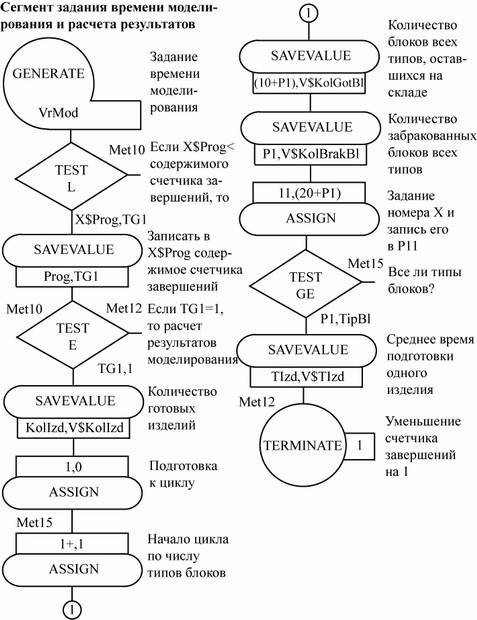

Рис. 6.3. Блок-диаграмма модели (окончание, лист 5)
