Каркас диаграммы

На рис. 7.31 показан типичный пример диаграммы декомпозиции с граничными рамками, которые называются каркасом диаграммы.

Рис. 7.31. Пример диаграммы декомпозиции с каркасом

Каркас содержит заголовок (верхняя часть рамки) и подвал (нижняя часть). Заголовок каркаса используется для отслеживания диаграммы в процессе моделирования. Нижняя часть используется для идентификации и позиционирования в иерархии диаграммы.

Смысл элементов каркаса приведен в табл. 7.1 и 7.2.

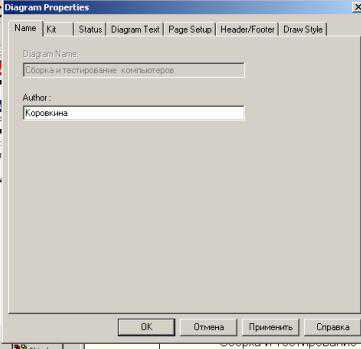

Значения полей каркаса задаются в диалоге DiagramProperties (меню Diagram /DiagramProperties) — рис. 7.32.

Рис. 7.32. Диалог DiagramProperties

Таблица 7.1. Поля заголовка каркаса (слева направо)
Поле	Смысл
UsedAt	Используется для указания на родительскую работу в случае, если на текущую диаграмму ссылались посредством стрелки вызова
Autor, Date, Rev, Project	Имя создателя диаграммы, дата создания и имя проекта, в рамках которого была создана диаграмма. REV-дата последнего редактирования диаграммы
Notes 123456789 10	Используется при проведении сеанса экспертизы. Эксперт должен (на бумажной копии диаграммы) указать число замечаний, вычеркивая цифру из списка каждый раз при внесении нового замечания
Status	Статус отображает стадию создания диаграммы, отображая все этапы публикации
Working	Новая диаграмма, кардинально обновленная диаграмма или новый автор диаграммы
Draft	Диаграмма прошла первичную экспертизу и готова к дальнейшему обсуждению
Recommended	Диаграмма и все ее сопровождающие документы прошли экспертизу. Новых изменений не ожидается
Publication	Диаграмма готова к окончательной печати и публикации
Reader	Имя читателя (эксперта)
Date	Дата прочтения (экспертизы)
Context	Схема расположения работ в диаграмме верхнего уровня. Работа, являющаяся родительской, показана темным прямоугольником, остальные – светлым. На контекстной диаграмме (А-0) показана надпись ТОР. В левом нижнем углу показывается номер по узлу родительской диаграммы:
