Диаграммы дерева узлов и FEO

Диаграмма деревьев узлов показывает иерархию работ в модели и позволяет рассмотреть всю модель целиком, но не показывает взаимосвязи между работами (рис. 7.26).Процесс создания модели работ является итерационным, следовательно, работы могут менять свое расположение в дереве узлов многократно. Чтобы не запутаться и проверить способ декомпозиции, следует после каждого изменения создавать диаграмму дерева узлов. Впрочем, BPwin имеет мощный инструмент навигации по модели — ModelExplorer, который позволяет представить иерархию работ и диаграмм в удобном и компактном виде.

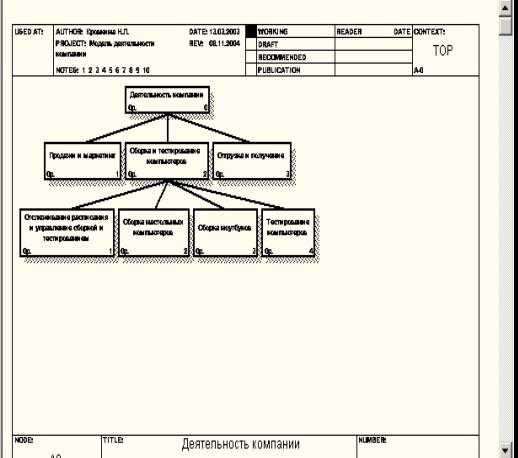

Рис. 7.26. Диаграмма дерева узлов

Для создания диаграммы дерева узлов следует выбрать в меню пункт Diagram/AddNodeTree (рис. 7.27). Возникает диалог формирования диаграммы дерева узловNodeTreeDefinition (рис. 7.28, 7. 29).

Рис. 7.27. Выбор команды для формирования диаграммы дерева узлов

Рис. 7.28. Диалог настройки диаграммы дерева узлов (шаг 1)

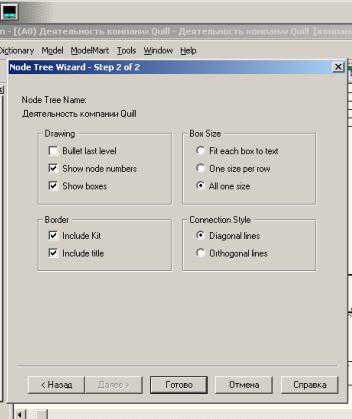

Рис. 7.29. Диалог настройки диаграммы дерева узлов (шаг 2)

В диалоге NodeTreeDefinition следует указать глубину дерева — NumberofLevels (по умолчанию — 3) и корень дерева (по умолчанию — родительская работа текущей диаграммы). По умолчанию нижний уровень декомпозиции показывается в виде списка, остальные работы — в виде прямоугольников. Для отображения всего дерева в виде прямоугольников следует выключить опцию BulletLastLevel. При создании дерева узлов следует указать имя диаграммы, поскольку, если в нескольких диаграммах в качестве корня на дереве узлов использовать одну и ту же работу, все эти диаграммы получат одинаковый номер (номер узла + постфикс N, например AON) и в списке открытых диаграмм (пункт меню Window) их можно будет различить только по имени.

Диаграммы "только для экспозиции" (FEO) часто используются в модели для иллюстрации других точек зрения, для отображения отдельных деталей, которые не поддерживаются явно синтаксисом IDEF0. Диаграммы FEO позволяют нарушить любое синтаксическое правило, поскольку по сути являются просто картинками — копиями стандартных диаграмм и не включаются в анализ синтаксиса. Для создания диаграммы FEO следует выбрать пункт меню Diagram/Add FEO Diagram. В возникающем диалоге AddNew FEO Diagram следует указать имя диаграммы FEO и тип родительской диаграммы (рис. 7.30).

Рис. 7.30. Диалог создания FEO-диаграммы

Новая диаграмма получает номер, который генерируется автоматически (номер родительской диаграммы по узлу + постфикс F, например A1F).
