При реконструкции здания увеличились временные нагрузки на перекрытие с 4 кН до 12кН Проверяем несущую способность плиты перекрытия
|
|
Сбор нагрузок на плиту:
Нагрузка на 1м2 перекрытия составит: Таблица 2
| Вид нагрузки | Нормативная нагрузка, кН/м2 | Коэф. надёжности по нагрузке | Расчётная нагрузка кН/м2 |
1. Постоянная:
Собственный вес плиты
| 2,3 | 1,1 | 3,53 |
| 2. Масса пола кН/м2 | 1,2 | 1,2 | |
| Итого постоянной: | 3,3 | 4,73 | |
| Временные: 1. Полезная нагрузка на перекрытие: | 1,1 | 13,2 | |
| Всего: | 15,3 | 16,93 |
Расчетная нагрузка на 1 м длины при ширине плиты 1,2 м с учетом коэффициента надежности по назначению здания
(класс ответственности здания I):
Расчетные усилия: для расчетов по первой группе предельных состояний:
Граница сжатой зоны:
Проверим несущую способность плиты перекрытия:
Прочность плиты не обеспечена, требуется усиление.
Проверяем прочность плиты по наклонному сечению:
Прочность обеспечена.
Усиливаем плиту наращиванием бетона в сжатой зоне на 50 мм.
Нагрузка на 1м2 перекрытия составит: Таблица 3
| Вид нагрузки | Нормативная нагрузка, кН/м2 | Коэф. надёжности по нагрузке | Расчётная нагрузка кН/м2 |
1. Постоянная:
Собственный вес плиты
| 3,55 | 1,1 | 3,905 |
| 2. Масса пола кН/м2 | 1,2 | 1,2 | |
| Итого постоянной: | 4,55 | 5,105 | |
| Временные: 1. Полезная нагрузка на перекрытие: | 1,1 | 13,2 | |
| Всего: | 16,55 | 18,305 |
Расчетная нагрузка на 1 м длины при ширине плиты 1,2 м с учетом коэффициента надежности по назначению здания (класс ответственности здания I):
Расчетные усилия: для расчетов по первой группе предельных состояний:
Расчетные усилия: для расчетов по первой группе предельных состояний:
Граница сжатой зоны:
Проверим несущую способность плиты перекрытия:

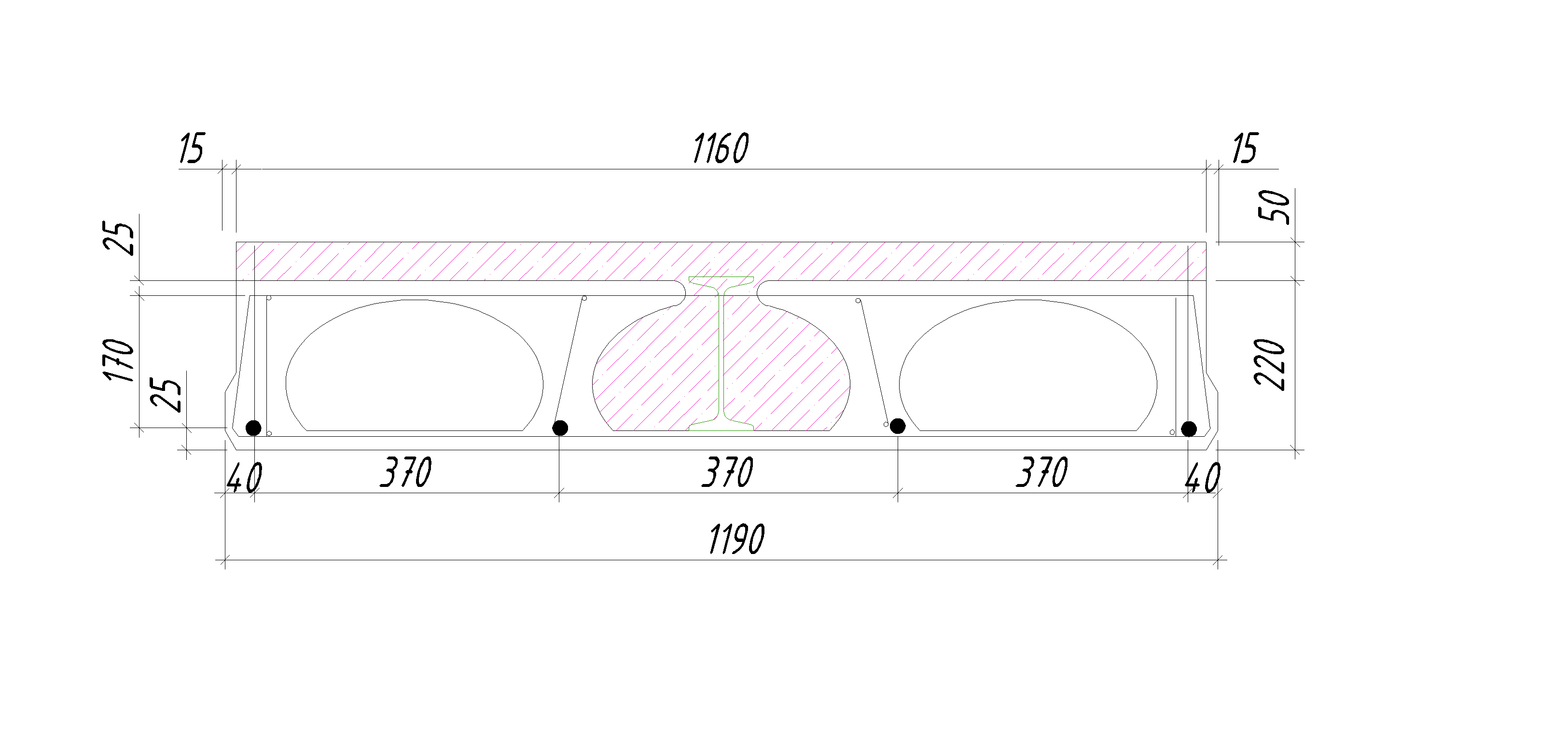

Следовательно, данного усиления не достаточно для обеспечения несущей способности плиты перекрытия. Принимаем дополнительно усиление в виде двутавра, располагая его в среднюю пустоту плиты с последующим замоноличиванием пустоты бетоном.
Подбираем сечение двутавра:
Принимаем два двутавра №20
Несущая способность сечения:
Следовательно, прочность плиты обеспечена.
