Усиление плиты с круглыми пустотами

МИНОБРНАУКИ РОССИИ

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования

«Томский государственный архитектурно-строительный университет»

Кафедра ЖБК

Курсовая работа на тему:

«Усиление железобетонных конструкций многоэтажных зданий»

Выполнила: Орсулова Н.Э.

гр.117/6

Проверил: доцент Пахмурин О.Р.

Томск 2011

Содержание:

1. Усиление плиты с круглыми пустотами

2. Усиление сборной железобетонной колонны

3. Список используемой литературы

Усиление плиты с круглыми пустотами

Сбор нагрузок на плиту:

Нормативные и расчетные характеристики тяжелого бетона класса В25 естественного твердения, при атмосферном давлении (для влажности окружающей среды 90%):

h=220 мм, h₀=190 мм, R_bn=R_b,ser=18,5 МПа;

R_b=14,5∙1=14,5МПа; R_btn=R_bt,ser=1,05МПа; R_bt=1,05∙1=1,05 МПа; E_b=30000 МПа.

Нормативные и расчетные характеристики напрягаемой арматуры класса Ат-V: R_sn=R_s,ser=785МПа; Растянутая напрягаемая арматура

R_s=680МПа; E_s=190000МПа..

Нагрузка на 1м² перекрытия составит: Таблица 1

Вид нагрузки	Нормативная нагрузка, кН/м2	Коэф. надёжности по нагрузке	Расчётная нагрузка кН/м2
1. Постоянная: Собственный вес плиты	2,3	1,1	2,53
2. Масса пола кН/м2		1,2	1,2
Итого постоянной:	3,3		3,73
Временные: 1. Полезная нагрузка на перекрытие:		1,2	4,8
Всего:	7,3		8,53

Расчетная нагрузка на 1 м длины при ширине плиты 1,2 м с учетом коэффициента надежности по назначению здания (класс ответственности здания I):

Расчетные усилия: для расчетов по первой группе предельных состояний:

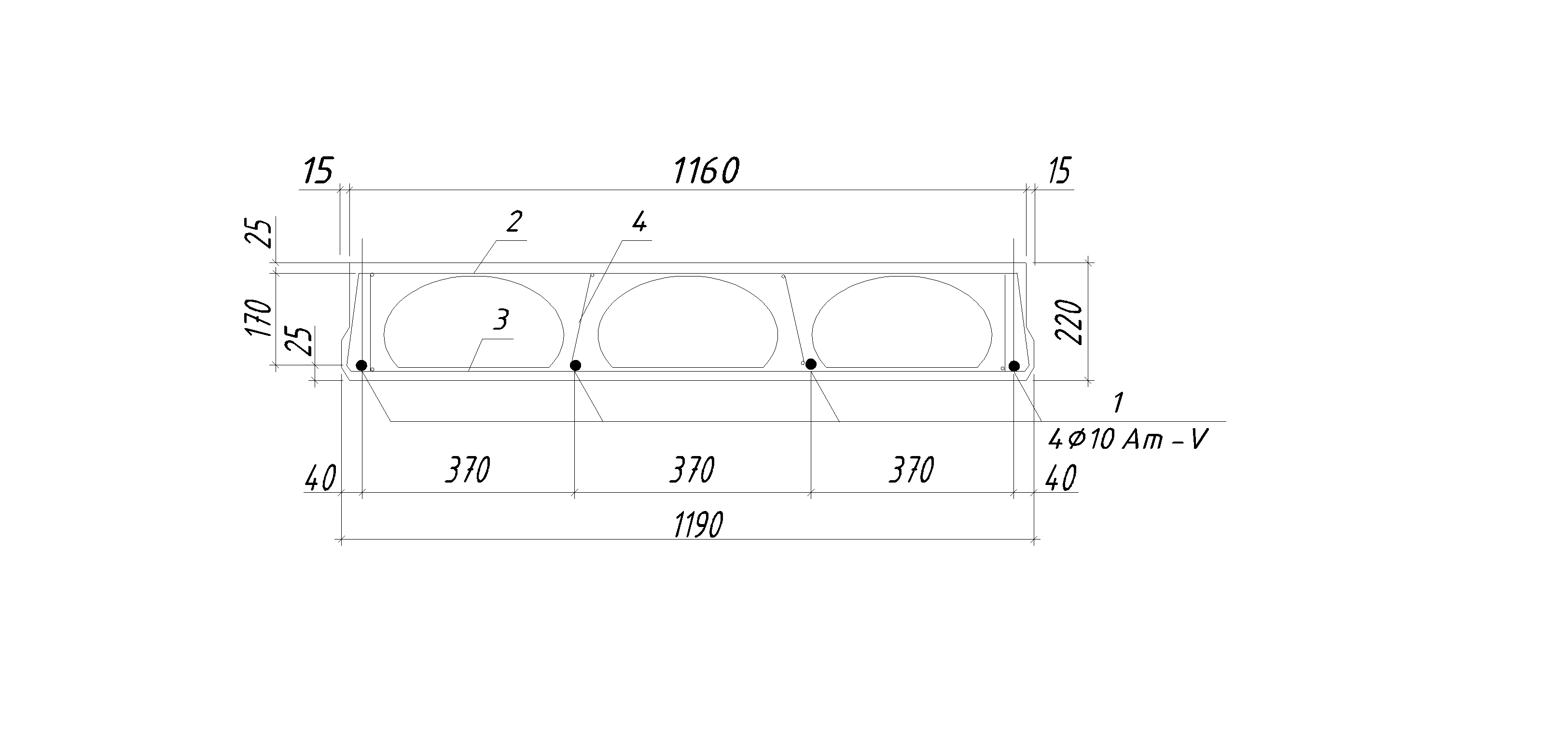

Рис.1 Плита перекры т ия

1-растянутая продольная арматура, 2- сетка С-1, 3-сетка С-2, 4-плоский каркас КР-1.
