Оборудование для роторного бурения

Оборудование для роторного бурения включает ротор и ро­торные вкладыши ротора, ведущую трубу и вкладыш (зажим) под трубу (рис. 1.3), вертлюг и бурильную колонну.

Рис 13 Ротор (а), роторные вкла­дыши (б), вкладыши для ведущей трубы (в)

Рис 1.4. Клинья для бурильных (а), обсадных (в) труб и УБТ (б)

Основная функция ротора состоит в передаче вращатель­ного движения через подшипники ведущей и бурильным тру­бам, а также долоту. Вращение долота необходимо для разру­шения породы и бурения скважины. Вкладыши, кроме передачи вращения ведущей трубе, служат посадочным гнездом для клиньев.

Роторные клинья (рис. 1.4)—это специальные устройства, с закрепленными на внутренней поверхности зубчатыми эле­ментами. Они необходимы для захвата бурильной колонны, подвешенной в скважине во время свинчивания или развинчи­вания замков бурильных труб или УБТ.

Мощность, требуемая для вращения ротора, передается от основных приводных двигателей через цепную передачу транс­миссии. Мощность может быть также передана непосредственно через вал, соединенный с двигателем — при­водом ротора.

Ведущая труба имеет шестиугольную или квадратную форму. Ее основная функция заключается в передаче движения бурильной колонне, когда вкладыши ведущей трубы соединены с вкладышами ротора. Ведущая труба служит также каналом для подачи бурового раствора по бурильным трубам к долоту. Во время спуско-подъемных операций ведущая труба нахо­дится в боковом отверстии меньшего диаметра (шурфе), про­буренном специально для этой цели.

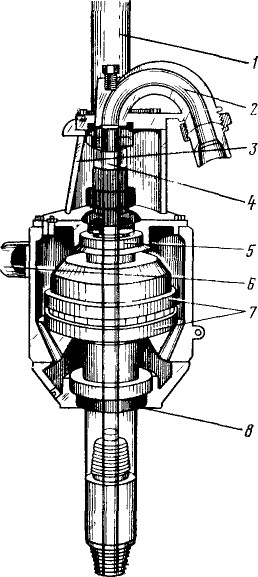

Рис. 1 5. Вертлюг

Вертлюг (рис. 1.5) устанавли­вают над ведущей трубой. Его ос­новная функция — исключить пере­дачу вращательного движения от ведущей трубы или бурильной ко­лонны к талевому канату. Это осу­ществляется вращением нижней части вертлюга на мощных ролико­вых подшипниках. Поскольку верт­люг должен выдержать вес всей бурильной колонны, он должен быть очень прочным и иметь те же номинальные характеристики, что и талевый блок.

Вертлюг снабжен штропом, ко­торый устанавливают на крюке на нижнем конце талевого блока.

Штроп 1 изготовлен из термообработанной стали повышенной износостойкости. Отвод штропа 2 изготовлен из термообработанного стального сплава повышенной из­носостойкости и прочности (от дей­ствия высокого давления раствора). Крышка 3 служит опорой отвода. Основной элемент вертлюга — пла­вающая сменная самоустанавлива­ющаяся труба 4, которая соединя­ется со стволом вертлюга, имеет

внизу уплотнительные кольца и изготовлена из цементируемой стали.

Верхний ряд конических роликов 5 (подшипник) восприни­мает действие осевых нагрузок (направленных вверх) и исклю­чает радиальные колебания. Кронштейны с амортизаторами 6 увеличивают рабочее пространство в буровой вышке. Основной нижний 7 и верхний 5 подшипники обеспечивают соосность вра­щающихся и неподвижных деталей вертлюга. Все вращаю­щиеся детали вертлюга находятся в масле, утечку которого предупреждает удлиненное внутреннее кольцо 8 нижнего ра­диального подшипника.

Кроме того, можно подавать буровой раствор в ведущую трубу через боковое соединение — отвод, с помощью которого гибкий буровой шланг соединяется с вертлюгом. Буровой шланг присоединяется через стояк и поверх­ностную обвязку к буровым насосам.

Бурильная колонна состоит из бурильных труб, УБТ, эле­ментов компоновки низа бурильной колонны (КНБК) и долота.

Бурильная колонна служит средством передачи вращательного движения долоту, а также каналом для подачи бурового ра­створа.

Утяжеленные бурильные трубы (УБТ) с большим наружным диаметром применяют в основном для обеспечения нагрузки на долото во время бурения. Опыт показал, что на долото дол­жно быть приложено максимум 85 % общего веса УБТ. Осталь­ной вес используется для растяжения бурильной колонны во избежание ее продольного изгиба.

Элементы КНБК обычно включают УБТ, стабилизаторы и амортизаторы. Утяжеленные бурильные трубы применяют для создания постоянного напряжения растяжения в бурильной ко­лонне. Стабилизатор — специальное устройство с наружным диаметром, близким диаметру скважины. Основ­ная функция стабилизатора заключается в предотвращении скручивания и изгиба УБТ и! в управлении направлением бу­рильной колонны. Стабилизаторы устанавливают между УБТ вблизи долота. Амортизатор входит в состав КНБК для исклю­чения ударов при вертикальном колебании долота в процессе бурения твердых пород. Тем самым бурильная колонна и устье­вое оборудование защищаются от действия вибраций долота.

Долото — основной элемент бурильной колонны, который используют для разрушения породы с целью бурения сква­жины. У долота может быть одна (например, у алмазного или поликристаллического штыревого долота), две или три режу­щие головки, называемые шарошками (двух- или трехшарошечное долото). Последнее наиболее широко применяется в не­фтяной промышленности.
