Выбор разъединителей, отделителей, короткозамыкателей

Разъединители применяются для отключения и включения цепей без тока и для создания видимого разрыва цепи в воздухе. Между силовы­ми выключателем и разъединителем должны предусматриваться меха-

ническая и электромагнитная блокировки, не допускающие отключе­ния разъединителя при включенном выключателе, когда в цепи протекает ток нагрузки.

Разъединители могут также применяться для следующих операций подстанции: заземления и разземления нейтралей силовых трансфор­маторов; отключения и включения дугогасящих реакторов при отсут­ствии в сети замыкания на землю; отключения и включения измеритель­ных трансформаторов напряжения; отключения и включения обходных выключателей в схемах РУ с обходной секцией шин, если шунтируемый разъединителем выключатель включен.

Разъединители выпускаются также с одним и двумя заземляющими ножами (число ножей обозначается цифрой 1 или 2 после буквенного обозначения: РНДЗ-1-220У/2000 или РЛНД-2-220/1000).

Короткозамыкатели и отделители - это специальные разъединители, имеющие автоматически действующие приводы. При выборе отделите­лей и разъединителей необходимо учитывать коммутационные возмож­ности этих аппаратов, оговоренные каталогами (намагничивающий ток, зарядный ток, ток замыкания на землю).

При проектировании необходимо учесть возможность увеличения отключающей способности разъединителей применением дутьевых при­ставок. Это позволяет повысить предельный ток отключения до 80, 60 и 100 А соответственно. При выборе короткозамыкателей необхо­димо учитывать режим нейтрали сети. В сетях 110 и 220 кВ с заземлен­ной нейтралью достаточно установить однополюсный короткозамыкатель. В сетях 35 кВ с изолированной нейтралью необходимо установить два полюса короткозамыкателя или по одному короткозамыкателю в двух фазах.

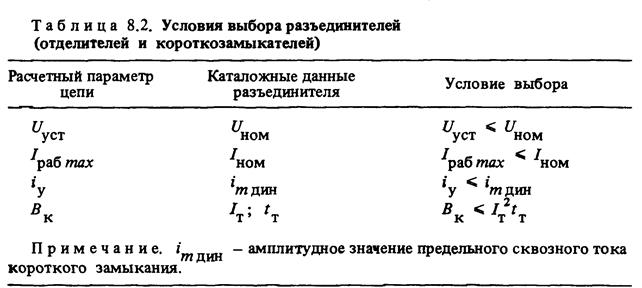

Разъединители, отделители и выключатели нагрузки выбирают по напряжению U _ном, номинальному длительному току I _ном, а в режиме короткого замыкания проверяют термическую и электродинамическую стойкость (табл. 8.2). Для короткозамыкателей выбор по номинально-

му току не требуется. Разъединители, отделители и короткозамыкатели должны выбираться также по роду установки и конструктивному испол­нению.
