Выбор высоковольтных выключателей (ячеек)







Все высоковольтные потребители подстанций, питающиеся от 5УР и 4УР (цеховые трансформаторы, высоковольтные двигатели, батареи конденсаторов), подсоединяют посредством высоковольтных ячеек. Рекомендуется использовать комплектные ячейки КРУ и КСО. Такое решение позволяет существенно повысить производительность монтаж­ных работ, сократить стоимость подстанций, повысить надежность элект­роснабжения и безопасность обслуживания. Выбор конкретной ячейки комплектного распределительного устройства зависит от токов рабо­чего режима и короткого замыкания в соответствующем присоедине-



нии, предопределяющих выбор выключателя или другого коммутацион­ного аппарата.

В распределительных устройствах 10(6) кВ применяют мало масля­ные подвесные выключатели со встроенными пружинными и электро­магнитными приводами, а также элегазовые, бесконтактные, вакуум­ные и другие выключатели. Маломасляные выключатели встраиваются в стационарные камеры одностороннего обслуживания, применяющие­ся преимущественно в электроустановках средней мощности. Распро­странены шкафы серий КРУ и КР, комплектуемые выключателями ВМПЭ на номинальные токи до 3200 А и токи КЗ до 31,5 кА. Большой диапазон исполнений дает возможность применять выключатели ВМПЭ как для присоединения электроустановок средней мощности, так и на стороне вторичного напряжения крупных трансформаторов.

При больших мощностях короткого замыкания и больших рабочих токах рекомендуется использовать шестибаковые (по два на фазу) горшковые выключатели типа МГГ-10 с номинальным током 3200, 4000 и 5000 А и отключаемым током 30,45 и 60 кА. Для присоединения потребителей с частыми коммутационными операциями рекомендуется использовать шкафы КЭ с электромагнитными выключателями типа ВЭМ-6, ВЭМ-10 на токи 1000-3200 А.

Количество ячеек, присоединенных к секции шин, должно быть вы­брано исходя из следующих потребностей: по одной ячейке на каждое проектируемое присоединение 10(6) кВ; по одной резервной ячейке на каждой секции шин; ячейка с межсекционным выключателем; ячейка с измерительным трансформатором напряжения на каждой сек­ции шин; ячейка с вводным выключателем. Наиболее типичной схемой РУ 10 кВ промышленного предприятия является схема с одиночными секционированными шинами.

Выбор высоковольтных выключателей производят:

по напряжению электроустановки (8.1) и длительному току

где I ном - номинальный ток выключателя, кА; I раб max - наибольший ток утяжеленного режима, кА, I раб mах = Iр по (2.5);

по электродинамической стойкости при токах короткого замыкания



где I п0 - действующее значение периодической составляющей началь­ного тока короткого замыкания, кА; Iдин, Im дин — действующее значение периодической составляющей и амплитудное значение полного тока электродинамической стойкости выключателя, кА; iy — ударный ток короткого замыкания, кА.

Выключатель, выбранный по номинальному напряжению, номиналь-





ному продолжительному току и электродинамической стойкости, дол­жен быть проверен по отключающей способности на возможность от­ключения симметричного тока

где Iпt - периодическая составляющая тока короткого замыкания в момент расхождения контактов выключателя, кА; Iоткл.ном номинальный ток отключения выключателя, кА.

Расчетное время отключения выключателя t определяется в соот­ветствии с выражением

где tр.э.min минимальное время срабатывания релейной защиты, при­нимаемое равным 0,01 с для первой ступени защиты и 0,01 D tc для последующих ступеней, где D tc - ступень селективности. Значение D tc может быть принято равным 0,3—0,5 с для быстродействующих защит; D tc.в.откл - собственное время отключения выключателя, с. Значение tc. в.откл для мало масляных выключателей на 10 кВ ВМП составляет 0,12 с, МГГ - 0,15 с, для электромагнитных ВЭМ - 0,07 с.

На отключение полного тока короткого замыкания с учетом апериодической составляющей выключатель проверяется по выражению

где i аt - апериодическая составляющая тока в момент расхождение контактов выключателя, кА; b Н - нормированное процентное содер­жание апериодической составляющей тока короткого замыкания, зна­чение определяется по кривой на рис. 8.1. Закон изменения апериодиче­ской составляющей описывается уравнением затухающей экспоненты

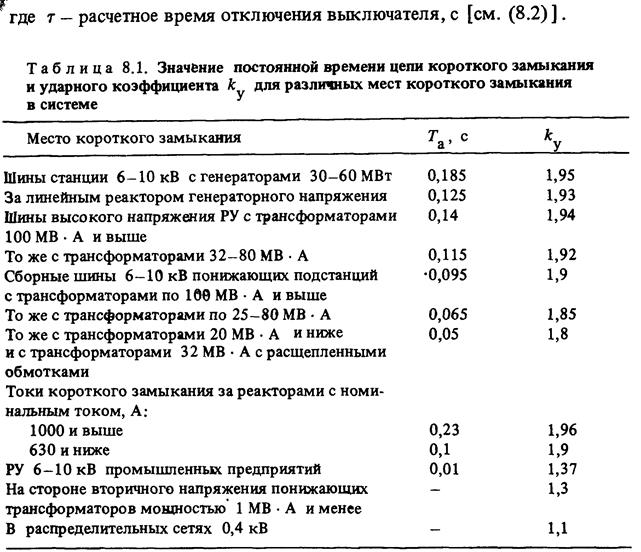

где Ta - постоянная времени затухания, определяемая по табл. 8.1. По термической стойкости проверка осуществляется по расчетному импульсу квадратичного тока короткого замыкания и найденным в каталоге значениям IT и tT :


где Вк - расчетный импульс квадратичного тока короткого замыкания, кА • с; I т - ток термической стойкости выключателя, кА; tT - дли­тельность протекания тока термической стойкости, с.



При удаленном коротком замыкании значение теплового импульса тока короткого замыкания Вk может определяться по формуле



Значение собственного времени отключения выключателя принима­ется для выбранного типа выключателя на основе вышеуказанных ре­комендаций. Время действия релейной защиты может быть принято: при расчете кабелей и выключателей тупиковых присоединений ЗУР (высоковольтные двигатели, цеховые трансформаторы) tр.з = 0,01 с; для вводных выключателей РУ 6—10 кВ 4УР tр.з = 0,5 ¸ 0,6 с; для коммутационных аппаратов 5УР tр.з =1,2 ¸ 2 с.

При коротком замыкании вблизи группы двигателей тепловой им­пульс определяется как суммарный от периодической bk. п и апериодической Вк.а составляющих:

где I ПОД — ток короткого замыкания от синхронных и асинхронных двигателей; I п0с — ток короткого замыкания от системы; ТД по­стоянная времени эквивалентного двигателя. При отсутствии данных о типах двигателей можно принять значение ТД равным 0,07 с.

Апериодические составляющие токов двигателей от системы затухают по экспонентам с близкими постоянными времени. Поэтому апериоди­ческую составляющую тока в месте короткого замыкания можно пред­ставить в виде одной экспоненты с эквивалентной постоянной времени

Тепловой импульс от апериодической составляющей тока короткого замыкания

При наличии синхронных двигателей на соседней секции шин максимальное результирующее значение тока внешнего короткого замыкания определяется с учетом суммарной подпитки от обеих секций, так как секционный выключатель может быть включен. При проектировании подстанции промышленного предприятия возникает необходимость повторения процедур выбора аппаратов и токоведущих устройств столь­ко раз, сколько отходящих линий имеется на предприятии.
