Столкновение инструмента





Возможные столкновения инструмента зависят от положения держателя инструмента, установленного на барабане револьверной головки, величины вылета инструмента или комбинации инструментов.

Особое внимание нужно уделить следующим моментам.

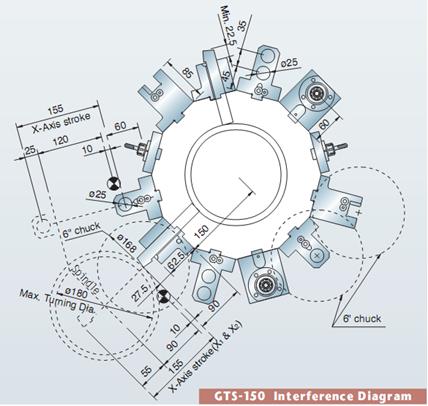

Рис. 2.9.1 Чертеж столкновений инструмента


Перемещения и зона обработки





Рис. 2.10. Диапазон перемещений направляющих


Данные о зажимных кулачках

А. Стандартный сырой кулачок (HOWA H037M)

Ед. изм.: мм

Размер патрона 10” 8”
J1
J2
J3 85.5
J4
J5
J6 40,5
J7
J8
J9
J10
J11 15.5 13.5
J17 - -
Шаг зубцов   1,5

B. Стандартный каленый кулачок (HOWA H037M)



Ед. изм.: мм

Размер патрона 8” 10"
JH1
JH2
JH3 80.1 95,3
JH6 11.5
JH7
JH18
JH23
JH24
JH25
JH26
Шаг зубцов 1.5 1,5
