Розрахункова схема поперечної балки. Навантаження, визначення зусиль

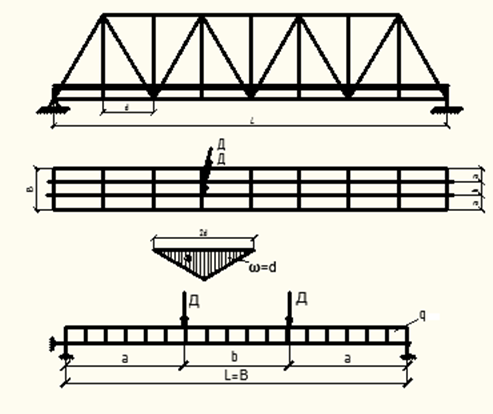

Розрахункова схема поперечної балки

B=5,8м

Зосереджені сили Д - опірний тиск поздовжніх балок від їх власної ваги (), ваги мостового полотна (), та тимчасового навантаження. Для визначення величини сил Д потрібно спочатку побудувати..лінію впливу для сил Д. Параметри цієї лінії впливу:

Навантаження від власної ваги:

де та нормативні величини інтенсивності власної ваги поздовжньої балки та мостового полотна (на одну балку);

коефіцієнт надійності (табл. 8 норм [1]);

інтенсивність еквівалентного тимчасового навантаження при К =1, яка визначається додатком «Л» ДБН при ; К - клас тимчасового навантаження;

Епюри згинальних моментів M та поперечних сил Q від власної ваги поперечних балок та сил Д показані на рис. 5.2

Епюри М та Q для поперечної балки.

Максимальні та інші розрахункові зусилля визначаються таки формулами.

a = 1,8 м; b=2,2 м; B = 5,8 м;
