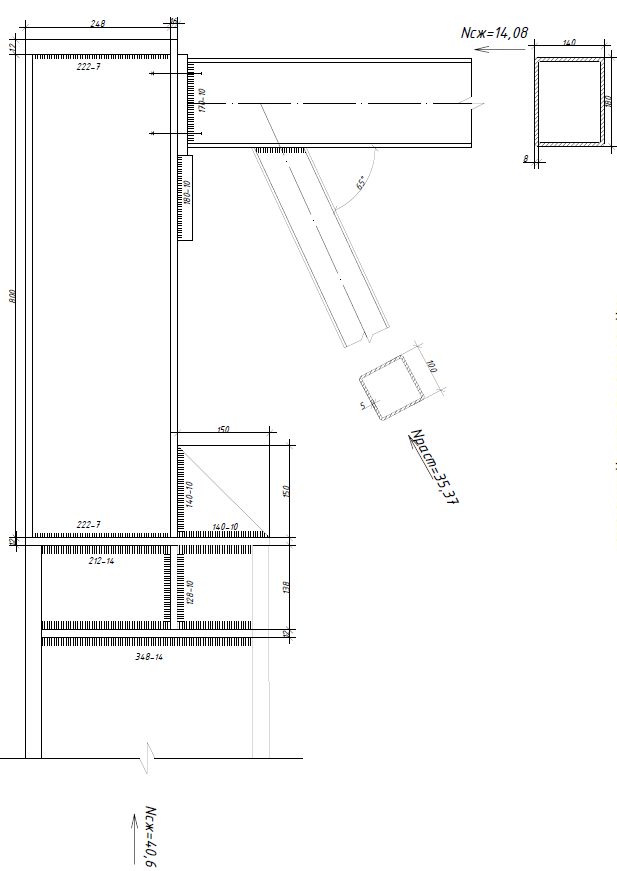

Расчет опорных узлов ⇐ ПредыдущаяСтр 8 из 8 Верхний опорный узел (узел 1) решается конструктивно, без расчета. 10.3.1 Расчет нижнего опорного узла (узел 2)
РАСЧЕТ НА ПРОДАВЛИВАНИЕ СЖАТЫМ РАСКОСОМ ПОЛКИ ПОЯСА 1. Определение длины участка пересечения сжатого раскоса с поясом. 2. Определение расстояния между краями раскосов. 2с = 25мм > 20мм, с = 12,5мм 3. Определение соотношения с к b1 и db1 к D.

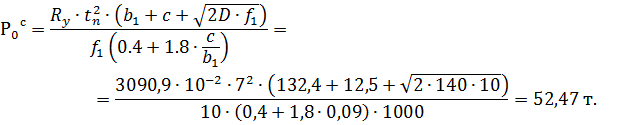

4. Определение величины 5. Определение несущей способности полки на сжатие в случае и 6. Определение внешней продавливающей силы перпендикулярной оси пояса. Проверка несущей способности пройдена.

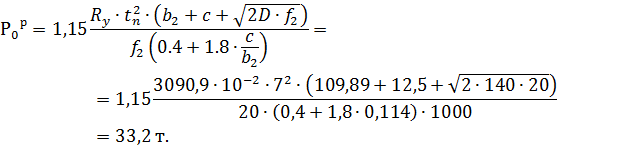

РАСЧЕТ НА ВЫРЫВАНИЕ ПОЛКИ ПОЯСА РАСТЯНУТЫМ РАСКОСОМ 1. Определение длины участка пересечения растянутого раскоса с поясом. 2. Определение расстояния между краями раскосов. 2с = 25мм > 2мм, с = 12,5мм 3. Определение соотношения с к b2. 4. Определение величины 5. Определение несущей способности полки на растяжение в случае 6. Определение внешней растягивающей силы перпендикулярной оси пояса. Проверка несущей способности пройдена, сечение НП остается прежним 140*140*7 и раскоса 1 100*100*5.
ПРОВЕРКА МЕСТНОЙ УСТОЙЧИВОСТИ БОКОВЫХ ГРАНЕЙ ПОЯСА ПОД СЖАТЫМ РАСКОСОМ Исчерпание несущей способности узла возможно при выпучивании боковых стенок пояса, при достаточно больших отношениях d/D, когда продавливание затруднено. 1. Определение средних сжимающих напряжений 2. Определение критических сжимающих напряжений
3. Местная устойчивость боковых стенок пояса обеспечена, если выполняется условие
Вывод: местная устойчивость боковых стенок пояса выполнена (сечение остается прежним 140*140*7 мм).
ПРОВЕРКА МЕСТНОЙ УСТОЙЧИВОСТИ БОКОВЫХ ГРАНЕЙ (ЩЕК) СТЕРЖНЕЙ РЕШЕТКИ ФЕРМЫ Потеря местной устойчивости и образование пластических деформаций может произойти в стенке раскоса или стойки в местах их примыкания к верхнему поясу.
|
