Кратковременные нагрузки

5.2.1 Снеговая нагрузка

Величина снеговой нагрузки определяется по формуле:

S - вес снегового покрова на 1 м2 горизонтальной поверхности земли, принимаемый в зависимости от района строительства объекта. Согласно СНиП «Нагрузки и воздействия» для 3 снегового района S = 1.8 кПа = 180 кг/м2;

В - ширина грузовой площади (м).

Рис.5.3 Снеговая нагрузка

5.2.2 Ветровая нагрузка

Нормативная величина значения ветрового давления на наветренную сторону каркаса определяется по формуле:

где - нормативное значение ветрового давления, которое принимается в зависимости от района строительства объекта. Согласно СНиП «Нагрузки и воздействия» для 3 ветрового района = 0.38 кПа = 38 кг/м2;

k - коэффициент, учитывающий изменение ветрового давления по высоте, который зависит не только от высоты, а также от типа местности по ветровой нагрузке. Принимается равным 1 согласно СНиП «Нагрузки и воздействия» для высоты здания 8,7м. и типа местности А;

Cе- аэродинамический коэффициент (принимается равным 0,8 и 0, 5 для наветренной и заветренной стороны соответственно);

Расчетное значение величины ветрового давления на наветренную сторону каркаса:

Определяем расчетное значение величины ветрового давления на заветренную сторону каркаса здания:

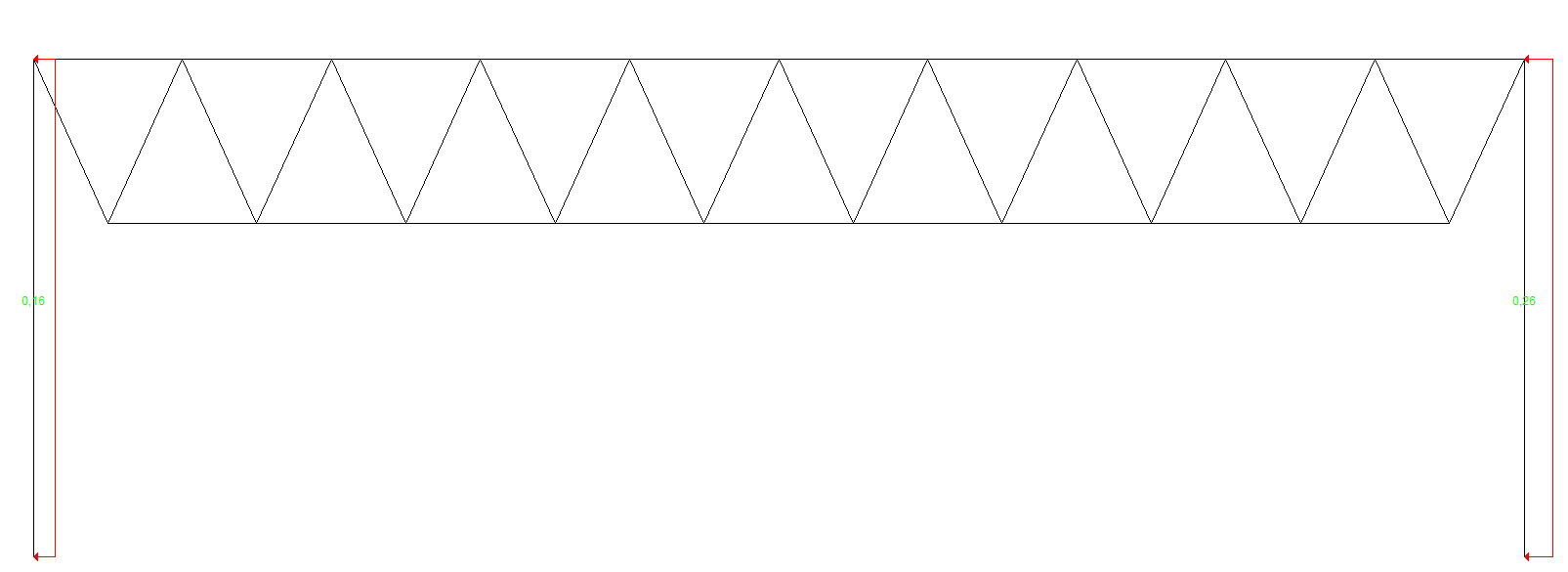

Рис.5.4 Ветровая нагрузка
