Укрытие населения в защитных сооружениях

Состояние и непрерывное совершенствование наступательных средств значительно повысили возможность внезапного нападения противника. В этих условиях сроки проведения защитных мероприятий могут оказаться крайне ограниченными. Следовательно, на первое место должно быть поставлено укрытие населения в защитных сооружениях по месту его пребывания — на работе или учебе и в местах постоянного жительства.

Защитные сооружения — это сооружения, специально предназначенные для защиты населения от ядерного, химического и бактериологического (биологического) оружия, а также от воздействия возможных вторичных поражающих факторов при ядерных взрывах и применении обычных средств поражения. Эти сооружения, в зависимости от защитных свойств подразделяются на убежища и противорадиационные укрытия (ПРУ). Кроме того, могут применяться простейшие укрытия — щели.

В случае угрозы нападения противника при недостатке заблаговременно построенных убежищ и противорадиационных укрытий могут строиться быстровозводимые убежища и укрытия из готовых строительных элементов (конструкций), кирпича, бетона, лесоматериалов, приспосабливаться под ПРУ подвальные и другие заглубленные помещения, а также строиться силами населения простейшие укрытия из подручных материалов.

Убежища представляют собой сооружения, обеспечивающие наиболее надежную защиту укрываемых в них людей от воздействия всех поражающих факторов ядерного взрыва (включая и нейтронный поток), отравляющих веществ и бактериальных средств, высоких температур и вредных газов в зонах пожаров, а также от обвалов и обломков разрушенных зданий (сооружений) при взрывах.

В убежищах люди могут находиться длительное время, даже в заваленных безопасность их обеспечивается в течение нескольких суток. Надежность защиты достигается за счет прочности ограждающих конструкций и перекрытий, а также за счет создания санитарно-гигиенических условий, обеспечивающих нормальную жизнедеятельность людей в убежище. Вместимость убежищ определяется суммой мест для сидения (на первом ярусе) и лежания (на втором и третьем ярусах).

Убежища могут быть встроенные и отдельно стоящие. Наиболее распространены встроенные убежища. Под них обычно используют подвальные или полуподвальные этажи производственных, общественных и жилых зданий. Конструктивную схему встроенных убежищ выбирают с учетом конструкции здания (сооружения), в которое встраивается убежище, и на основе технико-экономической оценки объемно-планировочных решений по использованию помещения в мирное время.

Рекомендуется применять каркасную схему. При этом сопряжения элементов каркаса надземной части зданий с конструкциями встроенных убежищ должны предусматривать, как правило, свободное опирание надземных конструкций зданий на покрытие встроенного убежища. При проектировании убежищ следует предусматривать применение типовых сборных железобетонных конструкций.

Строительство отдельно стоящих заглубленных убежищ допускается при невозможности устройства встроенных убежищ. Такие убежища полностью или частично заглублены и обсыпаны сверху и с боков грунтом. Под них могут быть приспособлены различные подземные переходы и галереи, метрополитены, горные выработки. Располагают убежища в местах наибольшего сосредоточения людей, для укрытия которых они предназначены. Расстояние от зданий и сооружений принимается равным их высоте.

Убежище состоит из основных и вспомогательных помещений (рис.22). К основным относятся помещения для укрываемых людей 4, тамбуры, шлюзы 2, а к вспомогательным — фильтро-вентиляционные камеры 6, санитарные узлы 3, защищенные дизельные электростанции, входы 1 (тамбуры и предтамбуры) и выходы 5, медицинская комната 7, кладовая для продуктов 8. Помещения для размещения укрываемых рассчитываются на определенное количество людей: на одного человека предусматривается не менее 0,5 м² площади пола и 1,5 м³ внутреннего объема. Высоту помещений убежищ принимают в соответствии с требованиями использования их в мирное время, но не менее 2,2 м от отметки пола до низа выступающих конструкций перекрытия (покрытия).

Большое по площади помещение разбивается на отсеки вместимостью 50—75 человек. В помещениях (отсеках) оборудуются двух- или трехъярусные нары — скамейки для сидения и полки для лежания. Расстояние от верхнего яруса до перекрытия или выступающих конструкций должно быть не менее 0,75 м.

Помещения убежища, где располагаются укрываемые люди, хорошо герметизируются для того, чтобы в них не проникал зараженный радиоактивными, отравляющими веществами и бактериальными средствами воздух. Этого можно достигнуть повышенной плотностью стен и перекрытий, заделкой в них всевозможных трещин, отверстий и соответствующим оборудованием входов.

Каждое убежище имеет не менее двух входов, расположенных в противоположных сторонах с учетом направления движения основных потоков укрываемых, а встроенное убежище должно иметь и аварийный выход.

Входы в убежища оборудуются в виде двух шлюзовых камер (тамбуров), отделенных от основного помещения и перегороженных между собой герметическими дверями. Для убежищ вместимостью от 300 до 600 человек, устраивается однокамерный, а более 600 человек — двухкамерный тамбур-шлюз. Снаружи входа устраивается прочная защитно-герметическая дверь, способная выдерживать давление ударной волны ядерного взрыва.

В убежищах устраивают аварийный выход. Он представляет собой подземную галерею с выходом на не-заваливаемую территорию* через вертикальную шахту, заканчивающуюся прочным оголовком. Аварийный выход закрывается защитно-герметическими ставнями, дверями или другими открывающимися устройствами для отсекания ударной волны.

В отдельно стоящих убежищах допускается один из выходов, расположенных вне зоны возможных завалов, проектировать как аварийный. Аварийные выходы следует располагать выше уровня грунтовых вод.

Выход из убежища в подземную галерею должен оборудоваться защитно-герметическими и герметическими ставнями, которые устанавливаются соответственно с наружной и внутренней стороны стены.

В фильтровентиляционной камере размещается фильтровентиляционный агрегат ФВА-49 (ФВК-1, ФВК-2), обеспечивающий вентиляцию помещений убежища и очистку наружного воздуха от радиоактивных, отравляющих веществ и бактериальных средств. На рис. 23 показана принципиальная схема системы фильтровентиляции убежища малой вместимости: оголовок аварийного выхода 1; оголовок воздухозабора с клапаном-отсекателем 2; противопыльные фильтры 3; фильтры-поглотители 4; воздухоразводящая сеть 5; оголовок вытяжной системы 6; клапан избыточного давления 7; электроручные вентиляторы 8; герметический клапан 9; защитно-герметические стенки 10.

Система фильтровентиляции может работать в двух режимах: чистой вентиляции и фильтровентиляции. В первом режиме воздух очищается от грубодисперсной радиоактивной пыли (в противопыльном фильтре), во втором — от остальных радиоактивных веществ, а также от отравляющих веществ и бактериальных средств (в фильтрах-поглотителях). Подача воздуха осуществляется по воздуховодам с помощью вентилятора. Количество наружного воздуха, подаваемого в убежище по режиму чистой вентиляции, устанавливается в зависимости от температуры воздуха и может быть от 7 до 20 м³/ч, а по режиму фильтровентиляции — от 2 до 8 м³/ч' на каждого укрываемого человека.

Если убежище располагается в месте, где возможен пожар или загазованность территории сильнодействующими веществами, может предусматриваться режим полной изоляции помещений убежища с регенерацией воздуха в них.

Сети воздуховодов, расположенные в убежище, окрашиваются: режима чистой вентиляции — в белый цвет; режима фильтровентиляции — в красный. Трубы рециркуляции воздуха окрашиваются также в красный цвет.

Если убежище надежно загерметизировано, то после закрывания дверей, ставень и приведения фильтро-вентиляционного агрегата в действие давление воздуха внутри убежища должно быть несколько выше атмосферного (образуется так называемый подпор).

Помещения для дизельной электростанции располагаются у наружной стены, а от других помещений отделяются несгораемой стеной (перегородкой) с пределом огнестойкости 1 ч.

В убежище оборудуются различные инженерные системы:

Электроснабжение и связь. Электроснабжение обычно осуществляется от внешней электросети, а при необходимости и от автономного электроисточника — защищенной дизельной электростанции. На случай нарушения электроснабжения в убежище предусматривается аварийное освещение от переносных электрических фонарей, батарей, велогенераторов и других источников (трубы с электропроводкой окрашиваются в черный цвет).

Убежище должно иметь телефонную связь с пунктом управления объекта и репродуктор, подключенный к районной или местной объектовой радиотрансляционной сети.

Водоснабжение и канализация убежища осуществляются на базе общих водопроводных и канализационных сетей. Помимо этого в убежище предусматриваются создание аварийных запасов воды и приемники фекальных вод, которые должны работать независимо от состояния внешних сетей (трубы водоснабжения окрашиваются в зеленый цвет).

Минимальный запас воды в проточных емкостях создают из расчета 6 л для питья и 4 л для санитарно-гигиенических потребностей на каждого укрываемого на весь расчетный срок пребывания, а в убежищах вместимостью 600 человек и более — дополнительно для целей пожаротушения 4,5 м³.

Отопление. В убежище предусматривается отопление. Оно осуществляется от общей системы (отопительной I системы здания). Для регулирования! температуры и отключения отопления I в отопительной системе устанавливают запорную арматуру (трубы окрашиваются в коричневый цвет).

В помещении убежища размещаются дозиметрические приборы, при- I боры химической разведки, защитная одежда, средства тушения пожара, аварийный запас инструмента, средства аварийного освещения, запас продовольствия и воды, санитарное имущество.

В убежище должны быть также документы, определяющие характеристику и правила его содержания, паспорт, план и табель оснащения, схема внешних и внутренних сетей с указанием отключающих устройств, журнал проверки состояния убежища.

Быстровозводимые убежища. В них, как и в заблаговременно построенных убежищах, должны быть помещения для укрываемых, места для размещения фильтровентиляционного оборудования простейшего или промышленного изготовления, санузел, аварийный запас воды, входы и выходы, аварийный выход. В убежищах небольшой вместимости санузел и емкости для отбросов можно размещать в тамбуре, баки с водой — там, где будут находиться люди.

Для строительства быстровозводимых убежищ применяется сборный железобетон, элементы коллекторов инженерных сооружений городского подземного хозяйства. Характеристику элементов коллекторов для строительства быстровозводимых убежищ см. в табл. 21. Устанавливают секции с помощью кранов. На входах такого убежища обязательно ставят надежную защитно-герметическую дверь типа БД или металлическую типа ЗД-70, которые рассчитаны на восприятие таких же нагрузок, как и основные конструкции убежища.

Внутреннее оборудование быстровозводимых убежищ включает средства воздухоподачи, песчаные и матерчатые фильтры, бачки для воды, емкости для фекалий и отбросов, средства защиты воздухозаборных и вытяжных отверстий, приборы освещения, а также нары или скамьи для размещения укрываемых. В качестве средств воздухоподачи используют различные вентиляторы, в том числе вентиляторные установки с велосипедным приводом и установки с мехмешками. Для очистки приточного воздуха от радиоактивных веществ и бактериальных средств могут использоваться песчаные или шлаковые фильтры, а для очистки от пыли — матерчатые фильтры. Воздухозаборные и вытяжные каналы защищают от проникновения ударной волны с помощью малогабаритных защитных секций, а также деревянных и металлических дефлекторов. Для хранения запасов воды используют различные емкости, которые устанавливаются в убежищах. Санузел оборудуют в специальном помещении, отгороженном от укрываемых, нары и скамьи — из стоек и щитов.

Таблица 21

Организация строительства быстровозводимых убежищ (БВУ) планируется заранее применительно к конкретным условиям того или иного объекта. Для этого необходимо иметь соответствующую документацию: календарные и сетевые графики, схемы установки кранов и размещения конструкций на строительной площадке, расчеты перевозок изделий, схемы и расчеты перемещения строительной техники, другие необходимые документы.

Строительство БВУ планируется на свободных участках между производственными зданиями на удалении 20—25 м от зданий и друг от друга.

В планирующих документах предусматриваются строительные организации, которые будут оказывать помощь в строительстве БВУ и выполнять наиболее сложные и трудоемкие виды работ (монтаж тяжелых железобетонных конструкций, установку защитных дверей., защиту вентиляционных отверстий и др.), использование рабочих и служащих предприятий для отрывки котлованов под БВУ, устройство мест для размещения укрываемых, монтажа вентиляционного оборудования, планировки грунтовой отсыпки над БВУ и другие работы; необходимые изделия, конструкции, материалы, оборудование, каким предприятием они поставляются, порядок поставки; транспортные организации, обеспечивающие их доставку; виды оборудования и устройства, подлежащие изготовлению на предприятиях, во вспомогательных цехах и мастерских (дефлекторы, защитные секции, дверные затворы, емкости для запасов воды и отбросов, вентиляторы и др.). На строительство 4—6 БВУ обычно выделяется 40—50 человек, два бульдозера, экскаватор, два автокрана и при необходимости электро- или газосварочный аппарат и компрессор с отбойными молотками. Такой расчет сил и средств может построить при умелой организации группу БВУ (4— 6) за 2—3 суток беспрерывной сменной работы.

Противорадиационные укрытия. При радиоактивном заражении местности ПРУ защищают людей от внешнего гамма- излучения и непосредственного попадания радиоактивной пыли в органы дыхания, на кожу и одежду, а также от светового излучения ядерного взрыва. При соответствующей прочности конструкций ПРУ могут частично защищать людей от воздействия ударной волны ядерного взрыва и обломков разрушающихся зданий. Кроме того, — от непосредственного попадания на кожу и одежду капель отравляющих веществ и аэрозолей бактериальных средств. Защитные свойства ПРУ от радиоактивных излучений оценивают коэффициентом ослабления, который показывает, во сколько раз уровень радиации на открытой местности на высоте 1 м больше уровня радиации в укрытии, или во сколько раз ПРУ ослабляет действие радиации, а следовательно, и дозу излучения людей. Значения толщины слоя половинного ослабления гамма- излучения радиоактивного заражения местности для различных материалов, приведены в табл. 22.

Из таблицы следует, что слой половинного ослабления легких материалов для нейтронного излучения в несколько раз меньше, чем для тяжелых. И наоборот, тяжелые материалы, например металлы, хуже ослабляют нейтронное излучение, чем гамма-излучение.

Таблица 22

Все защитные сооружения, выполненные из неметаллических материалов, прекрасно защищают от гамма-нейтронного излучения. Их эффективность защиты от нейтронного излучения может быть повышена путем применения прокладок из легких материалов (полиэтилена, стеклопластика и др.).

Противорадиационные укрытия устраивают с расчетом наибольшего коэффициента защиты. Они оборудуются прежде всего в подвальных этажах зданий и сооружений.

Подвалы в каменных зданиях ослабляют радиацию в 200—300 раз, средняя часть подвала каменного здания в несколько этажей — в 500— 1000 раз, подвалы в деревянных домах— в 7—12 раз.

Под противорадиационные укрытия могут использоваться и наземные этажи зданий и сооружений. Более пригодны для этого каменные и кирпичные здания, которые имеют капитальные стены и небольшие площади проемов. Первые этажи многоэтажных каменных зданий ослабляют радиацию в 5—7 раз, а верхние (за исключением последного) — в 50 раз.

Вместимость ПРУ в зависимости от площади помещений укрытия может быть 50 человек и более.

В ПРУ предусматривают основные и вспомогательные помещения. К основным относятся помещения для укрываемых, а к вспомогательным — санитарные узлы, вентиляционные и др. Площадь помещения для размещения укрываемых рассчитывается исходя из нормы на одного укрываемого 0,4—0,5 м².

Высоту помещений ПРУ во вновь проектируемых зданиях принимают не менее 1,9 м от отметки пола до низа выступающих конструкций перекрытий (покрытий). В основных помещениях ПРУ оборудуют двух- или трехъярусные нары — скамейки для сидения и полки для лежания.

При размещении ПРУ в подвалах, подпольях, горных выработках, пещерах, погребах и других заглубленных помещениях высотой 1,7—1,9 м предусматривают одноярусное расположение нар.

В ПРУ вместимостью более 300 человек предусматривают вентиляционное помещение, размер которого определяется габаритами оборудования и площадью, необходимой для его обслуживания. В ПРУ вместимостью 300 человек и менее вентиляционное оборудование допускается размещать непосредственно в помещениях для укрываемых.

Для хранения зараженной одежды при одном из выходов предусматривают специальное место. Оно отделяется от помещений для укрываемых несгораемыми перегородками с пределом огнестойкости 1 ч.

В укрытиях вместимостью до 50 человек вместо помещения для зараженной одежды допускается устройство при входах вешалок, размещаемых за занавесями.

В ПРУ оборудуется не менее двух входов, расположенных в противоположных сторонах укрытия под углом 30° друг к другу. Во входах устанавливают обычные двери, уплотняемые в местах примыкания к дверным коробкам.

Так как укрытие людей в ПРУ не регламентируется по времени так жестко, как их укрытие в убежищах, то пропускная способность входов может не зависеть от вместимости ПРУ.

В загородной зоне под ПРУ в первую очередь приспосабливают подполья и подвалы жилых домов и зданий различного назначения, погреба и овощехранилища, помещения каменных, бетонных, глинобитных, деревянных и саманных домов, естественные пещеры, полости и горные выработки. Приспособление под ПРУ любого пригодного помещения сводится в основном к выполнению работ по повышению его защитных свойств, герметизации и устройству простейшей вентиляции. Защитные свойства повышаются увеличением толщины стен, перекрытий, дверей, заделкой окон и других элементов. Для этого снаружи вокруг стен, выступающих выше поверхности земли, устраивают грунтовую обсыпку, заделывают оконные и лишние дверные проемы, перекрытия засыпают грунтом. Дополнительная засыпка грунтом перекрытий требует, как правило, предварительного усиления их конструкций. Используют и другие подручные материалы, а также готовые конструкции.

Для герметизации помещений, предназначенных для защиты людей, тщательно заделывают все трещины, щели, отверстия в потолках, стенах, оконных проемах, дверях, местах ввода отопительных и водопроводных труб. Двери обивают войлоком, рубероидом, линолеумом, другими плотными материалами, а их края — пористой резиной. Подготовленные таким образом двери должны быть плотно закрыты (прижаты).

Вентиляция заглубленных укрытий вместимостью до 50 человек осуществляется естественным проветриванием через приточный и вытяжной короба. Короба делают из досок или в виде асбестоцементных, керамических или металлических труб с внутренним сечением 200—300 см². Сверху над коробами устраивают козырьки, а внизу (в помещении) — плотно пригнанные задвижки (поворачивающиеся), заслонки. В приточном коробе устанавливают противопыльный фильтр, который делают из разных пористых материалов. Ниже задвижки (заслонки) устраивают карман для сбора проникающей через фильтр пыли. Чтобы усилить тягу, вытяжной короб устанавливают выше приточного на 1,5—2 м. При оборудовании ПРУ в домах вместо вытяжного короба следует использовать дымоходы печей и вентиляционные каналы, исправность которых предварительно проверяют.

Водоснабжение. Если есть возможность к укрытию подключить водопроводную сеть, то водой укрываемых обеспечивают через нее. Создается также запас воды в соответствующих емкостях (ведра с крышками, бачки) из расчета 3—4 литра в сутки на одного укрываемого.

Освещение оборудуется от общей электросети, при ее отсутствии используют керосиновые лампы, фонари, свечи.

Отопление осуществляется от общей отопительной системы, печей и других тепловых приборов.

Приспособление каменного дома под ПРУ (рис. 24). Для этого устанавливают рамы усиления перекрытия /, заполняют проемы кирпичом 2, насыпают слой утеплителя 3; 30—40-сантиметровый слой грунтовой подсыпки 4, делают валики для уплотнения притвора двери 5, обсыпают грунтом наружные стены 6, устанавливают приточный 7 и вытяжной короба 9, заполняют проемы кирпичом вокруг короба 8. При вместимости в укрытии 20 человек расход материалов составит: леса 0,90 м³; гвоздей 0,25 кг; кирпича 600 шт., грунта 10—12 м³. Трудоемкость работ — 70—90 чел. ч, коэффициент защиты 800—1000.

Погреб, сделанный из камня или самана, является почти готовым ПРУ (рис. 25). При необходимости усиливают его перекрытие, затем, на перекрытие насыпают слой грунта в 60—70 см², устанавливают вытяжной короб 3, вешают у входной двери занавес из плотного материала 5, а для защиты от проникновения гамма- и нейтронного излучений через дверь / напротив входа на расстоянии 1,5 м устраивают стенку из кирпича 6 или самана толщиной 40—50 см шириной вдвое больше ширины двери и высотой с дверь, устанавливают тару 4 для отбросов.

При вместимости в укрытии 10 человек расход материалов составит: леса 0,03 м³, гвоздей 0,06 кг, грунта 8— 9 м³, камня 2 м³. Трудоемкость работы — 20—25 чел. ч, коэффициент защиты 400—500. Другие погреба с наземными постройками и без них, а также каменные, кирпичные, саманные дома тоже можно оборудовать под ПРУ.

Для приспособления комнаты жилого кирпичного (саманного) дома (рис. 26) необходимо сделать и установить воздухозаборный короб / с матерчатым фильтром и заслонкой, заложить кирпичом оконные проемы 2, сделать грунтовую засыпку 5 на 30—40 см, установить раму 4 усиления перекрытия, уплотнить двери 5. Для усиления защитных свойств оконные проемы можно закладывать мешками с землей, а при необходимости провести и другие работы. В качестве вытяжки можно использовать печной дымоход. При площади комнаты 20 м расход материалов составит: леса 0,32 м³, гвоздей 0,12 кг, кирпича 200 шт. (20—25 мешков с землей), грунта 10—12 м³, трудоемкость работ — 60—80 чел. ч, коэффициент защиты 50—60.

В многоэтажных домах под ПРУ лучше всего приспосабливать внутренние подземные и подвальные помещения (рис. 27). Для этого в них заделывают оконные проемы, различные трещины и отверстия, подгоняют двери и обивают их плотным материалом, усиливают перекрытия и устраивают вентиляцию (используют вентиляционные каналы). Укрытия могут размещаться по всей площади подвала (а) или в средней его части (б).

Следует широко проводить работы по приспособлению под ПРУ заглубленных хозяйственных и складских построек.

При оборудовании под ПРУ овощехранилища в стенах и перекрытии его тщательно заделывают отверстия и щели. Грунтовый слой перекрытия увеличивают до 60—70 см; возвышающуюся над поверхностью земли часть стен обсыпают грунтом. В хранилище оставляют только один вход, остальные входы закрывают, проемы их закладывают мешками с песком или кирпичом. В тамбуре оставленного входа устанавливают дополнительную дверь или подвешивают занавесь. Оставляют несколько вытяжных и приточных каналов (по расчету), остальные наглухо закрывают. Объем работ в каждом отдельном случае будет зависеть от размеров помещений, особенностей построек (количество проемов, состояние строительных конструкций, защитных свойств материала и т.д.).

Строительство отдельно стоящих быстровозводимых противорадиационных укрытий. При недостаточном количестве оборудованных помещений под ПРУ могут дополнительно строиться отдельно стоящие укрытия из сборных железобетонных элементов или без одежды крутостей. Для их строительства могут использоваться промышленные конструкции (материалы)(сборные железобетонные элементы, кирпич, арматура, трубы, прокат),местные строительные материалы (лесоматериалы, камень, саман, хворост, камыш). Зимой можно использовать промерзший грунт, снег, лед. Отдельно стоящие ПРУ делаются, как правило, заглубленными.

Строительство отдельно стоящего ПРУ начинают с рытья котлована, в котором устанавливают остов укрытия. Деревянный остов делают различных конструкций: сплошную рамную, рамно-блочную, рамно-щитовую, безврубочную и т.д.

После сборки остова и соединения его элементов все щели в стенах и перекрытии тщательно заделываются, промежутки между стенами котлована засыпаются грунтом и трамбуются. Затем засыпают грунт в месте прилегания перекрытия к земле. Над перекрытием устраивают гидроизоляцию путем настила рубероида, толи, полиэтиленовой пленки. Можно для этого использовать и глину. На гидроизолированное покрытие насыпают слой грунта в 60—70 см.

Вход в ПРУ устраивают, как правило, под углом 90° к основному помещению укрытия. Он делается в виде герметичного тамбура. На вход тамбура и выход из него в основное помещение навешивают занавеси из плотного материала. Внутреннее оборудование ПРУ аналогично оборудованию помещений убежища.

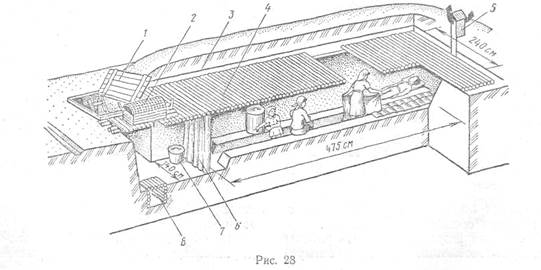

На рис. 28 показано ПРУ без одежды крутостей в глинистых грунтах на Ш человек: открытая дверь 1, противопыльный фильтр 2, грунтовая обсыпка 60—80 см 3, перекрытие 4 из наката, вытяжной короб 5 с заслонкой, занавес 6 из плотной ткани, выносная тара 7 для отбросов, водосборный колодец 8. ПРУ можно строить в плотных грунтах за пределами зон возможных разрушений. Откосы котлована в таких ПРУ делают более пологими. При этом учитывают плотность грунта, длину элементов перекрытия и ширину площади их опирания на край котлована (табл. 23).

Таблица 23

Котлованы лучше всего отрывать бульдозером или экскаватором. Это значительно сокращает сроки строительства. Для изоляции от сырости и влаги стены целесообразно перекрыть любыми подручными материалами — хворостяными или камышовыми матами, циновками, мешковиной и т.д.

В качестве перекрытий могут быть использованы готовые железобетонные плиты, бревна и жерди, арочные фашины и стебли растений (тростник, стебли сорго, кукурузы, подсолнечника, камыша), а также хворост, виноградные лозы и т.д. Эти растения можно использовать в обычном виде, а также связанными в прямые, арочные или кольцевые фашины.

Длина жердей и размеры фашин зависят главным образом от ширины котлована по верху, а последняя — от прочности грунта. Связывают фашины мягкой проволокой сечением 1— 2 мм. Концы фашин ровно отпиливают, а сами фашины для придания им прочности закрепляют через 35—45 см перевязками. В котловане фашины связывают между собой в трех-четырех местах проволокой. Такие фашины выдерживают грунтовую обсыпку слоем в 60—70 см. Расходы основных материалов и времени на возведение укрытий без одежды крутостей приведены в табл. 24.

В слабых и сыпучих грунтах необходимо строить ПРУ с одеждой крутостей. Самым простым и надежным б таких случаях является укрытие из бревен или подтоварника (жердей) безврубочной конструкции (рис. 29). Ширина его не должна превышать 1,6 м, что позволяет разместить укрываемых в нем людей в два ряда вдоль стен. Возводят ПРУ безврубочной конструкции в такой последовательности: отрывают котлован, на дно котлована укладывают лежни, а между ними — нижнюю распорную раму; на двух-трех жердях на нужной высоте подвешивают верхнюю раму; на продольные лежни с обеих сторон одновременно опускают сбоку стойки и прижимают их грунтом; укладывают сверху накат; к накату в нескольких местах прикручивают верхнюю раму; сооружение полностью засыпают грунтом.

Таблица 24

В сыпучих и слабых грунтах, если есть хворост или камыш, лучше всего строить ПРУ из кольцевых фашин. Такое укрытие достаточно надежно, возвести его можно быстро. Важно лишь принять меры к тому, чтобы грунт не просыпался через фашины. В табл. 25 приведены расходы основных материалов и затраты труда на возведение ПРУ с одеждой крутостей.

При отсутствии леса и других материалов ПРУ можно строить из самана. Покрытие ПРУ из самана делают в виде свода из саманных блоков (глинобитный свод) в твердых грунтах с упором на стенки траншей; при слабых же грунтах сначала выкладывают стенки, а затем возводят свод с опорой на стенки. Свод выкладывают с помощью временной опалубки. Сверху, на укрытие насыпают слой грунта.

Таблица 25

Простейшие укрытия — щели. Требованиям простейших укрытий в наибольшей степени отвечает обыкновенная, отлично зарекомендовавшая себя во время Великой Отечественной войны всем известная щель. Роль и значение щели в войне с применением ядерного оружия не снижается, а, наоборот, повышается. Она может быть открытая и перекрытая, с одеждой крутостей и без нее. Если люди укрываются в простых, не перекрытых щелях, то вероятность их поражения ударной волной, световым излучением и проникающей радиацией ядерного взрыва уменьшится в 1,5—2 раза по сравнению с нахождением на открытой местности; возможность облучения людей в результате радиоактивного заражения местности уменьшится в 2—3 раза, а после дезактивации зараженных щелей — в 20 раз и более,

В перекрытой щели защита людей от светового излучения будет полной, от ударной волны увеличится в 2,5— 3 раза, а от проникающей радиации и радиоактивного излучения при толщине грунтовой обсыпки поверх перекрытая 60—70 см— в 200—300 раз. Перекрытая щель защитит также людей и от непосредственного попадания на кожу и одежду радиоактивных, отравляющих веществ и бактериальных средств, а также от поражения обломками разрушающихся зданий и сооружений.

Следует иметь в виду, что щели не обеспечивают защиту от отравляющих веществ и бактериальных средств и в случае применения этого оружия нужно пользоваться средствами индивидуальной защиты.

Простейшие укрытия строятся на территории предприятий, учреждений, учебных заведений, колхозов, совхозов, других объектов народного хозяйства и жилых районов, в местах вероятного скопления людей.

Строят щели вне зон возможных завалов (на расстоянии от наземных зданий, равном половине высоты здания, плюс 3 м), а. при наличии свободной территории и дальше.

Щель без одежды крутостей. Вначале щель строят открытой. Затем ее перекрывают и оборудуют защищенным входом. На рис. 30 дан поперечный разрез щели без одежды крутостей {а — открытая, б —с перекрытием из железобетонных плит): скамья для укрываемых 1, стойка 2 диаметром 5—6 см, забирка 5 из подтоварника (горбыля, хвороста), настил пола 5, водоотводная канава 6, ненагруженная берма 7, железобетонная плита 8, грунтовая обсыпка 9, бруствер 4. Такую щель можно построить в любом грунте (коме сыпучего). Ее роют глубиной 170—180 см, шириной по верху ПО—120 см и по дну до 80 см. Такие размеры щели обеспечивают минимальные условия для размещения в ней людей и наибольшую ее устойчивость при воздействии ударной волны.

Длина щели определяется количеством укрываемых в ней людей. При расположении укрываемых людей сидя длина щели определяется из расчета 0,5—0,6 м на одного человека. В щелях можно предусматривать и места для лежания из расчета 1,5—1,8 пог. м на одного человека. В щели на 10 человек можно иметь 7 мест для сидения и 3 места для лежания. Длина такой щели 8—10 м. Нормальная вместимость щели 10—15 человек и наибольшая— 50 человек.

Для ослабления поражающего действия ударной волны на укрывающихся людей щель делают зигзагообразной или ломаной. Длина прямого участка должна быть не более 15 м. Расстояние между щелями — не менее 10 м.

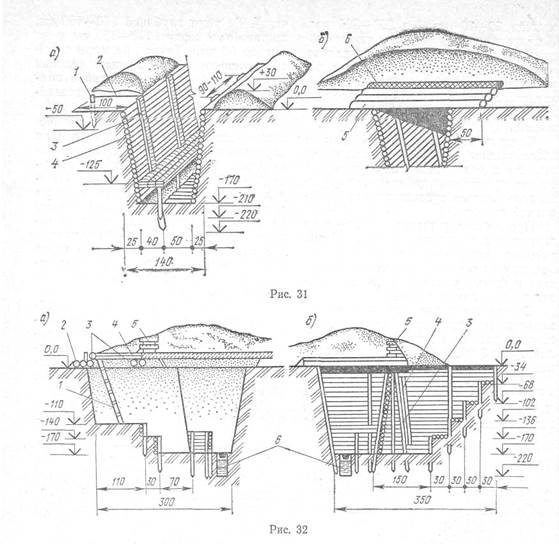

Щель с одеждой крутостей (рис. 31) (а — открытая, б —с перекрытием из бревен): колья / диаметром 10—12 см, оттяжки 2 из проволоки диаметром 4—5 мм, стойки 3 диаметром 10—12 см, забирка из подтоварника (горбыля, хвороста) 4, перекрытие из бревен 5 диаметром 14—16 см, слой толя (рубероида) 6. Защитные свойства щели усиливаются путем перекрытия ее бревнами, брусьями или железобетонными плитами с устройством ненагруженной бермы. По возможности щели делают с одеждой крутостей, особенно при возведении их в пределах зоны возможных разрушений. Такие щели перекрывают, а поверх перекрытия насыпают 30-сантиметровый слой грунта. В торцах перекрытий щели устанавливают вентиляционные короба сечением 20X20 см. Верхние их отверстия закрывают заглушками так, чтобы их можно было открывать и закрывать из щели.

В щели делают либо вертикальные с наружным люком а, либо наклонные входы с дверью или щитом б (рис. 32): приставная лестница 1, бревна 2 диаметром 14—16 см, опорная рама 3 из бревен диаметром 14— 16 см, щит 4 двухслойный из досок 6—7 см, крепление 5 дерном, водосборный колодец 6.

Для отрытия щели вручную вместимостью 10 человек (требуется вынуть 12—15 м³ грунта) необходимо затратить 25—30 чел-ч, т. е. 3 человека могут отрыть щель за 10—12 ч. Для выполнения работ по устройству одежды крутостей и перекрытия этой щели потребуется примерно столько же времени и рабочих. Следовательно, две группы рабочих по 3 человека смогут построить перекрытую щель на 10 человек в течение одних суток.

Для строительства перекрытой щели вместимостью 10 человек потребуются следующие материалы: лес круглый (накатник) для устройства перекрытия 1,7 м³, доски, жерди или хворост для устройства одежды крутостей 1,3 м³, рубероид (толь) 20 м², глина 2,5 м³, пакля (мох) 3—5 кг, гвозди 50 мм 250—300 г, небольшое количество проволоки. Необходимо иметь инструмент: лопат 2—3, кирок (ломов) 2, топоров 2, пил поперечных 1, молотков 1, клещей 1.

Щель на 20 человек с одеждой крутостей и перекрытием из железобетонных плит бригада из 10 человек с одним автокраном может сделать за 13—14 ч. Лесоматериалов при этом может быть израсходовано до 4 м³, железобетонных плит для перекрытий 8—10 м, грунта до 15 м³.

Приведение защитных сооружений в готовность к приему укрываемых. В убежища и противорадиационные укрытия вместимостью более 50 человек назначают комендантов и звенья по обслуживанию убежищ и укрытий; в ПРУ вместимостью менее 50 человек и простейшие укрытия—старших из числа укрываемых. Приведение защитных сооружений в готовность возлагается на организации, эксплуатирующие защитные сооружения в мирное время, а также комендантов и звенья по их обслуживанию.

Работы проводятся под контролем и руководством соответствующих штабов гражданской обороны. Проверяется готовность защитных сооружений и принимаются меры к быстрому устранению выявленных недостатков. Сооружения, занятые народнохозяйственными товарами (предметами), немедленно освобождают; все неисправности внутреннего оборудования и других устройств устраняют; в стенах и перекрытиях тщательно заделывают все трещины и отверстия; проверяют герметичность; устанавливают и подключают репродукторы и телефон; пополняют недостающий инструмент; на подходах устанавливают указатели и световые сигналы «Вход».

При отсутствии фильтровентиляционного агрегата закрывают приточные воздуховоды металлическими заглушками с резиновыми прокладками (крепят болтами).

Проверяют исправность систем водопровода, отопления, канализации, электросетей, а также отключающих устройств. Оснащают помещения скамейками (нарами) и другой мебелью.

Штаб ГО объекта устанавливает правила поведения населения в укрытиях и порядок действий при выходе из них.
