Насосное оборудование







В машинном отделении для подачи воды на очистные сооружения устанавливаются при консольные насосы, либо насосы с двухсторонним входом воды. Для уменьшения затрат на строительство применяются вертикальные насосы различных типов. Для удаления осадка из приемного и всасывающего отделения применяются насосы СД, ФГ (НФ) или Гр, гидроэлеватор (эжектор), либо импортные аналоги с подобными характеристиками. Для создания требуемого разряжения в сифонном водоводе или во всасывающем водоводе применяются водокольцевые вакуум-насосы ВВН.

Вакуум насос. Производительность вакуум-насоса определяется по формуле:

(56)



где k1 – коэффициент запаса, учитывающий приток воздуха извне, k1 = 1,1 – 1,2;

HА=PO/g – напор, соответствующий атмосферному давлению в данном месте, принимается по табл.3;

HТР требуемая геодезическая высота всасывания сифона, м; T – время создания расчетного разряжения,принимаемое в зависимости от категории надежности обеспечения водоснабжения (3 мин. – I категория, 5 мин.- II, 10 мин. – III);

WТР – объем воздуха в сифонной линии, м3. Определяется как:

WТР = LВОД pd2/4, м3, (57)



где LВОД – определяется по построенному профилю, как длина водоводов от нижнего горизонта воды до задвижки на выходе (б – г, см. рис. 5.2).

Диаметр воздуховода определяется по формуле 13 с учетом скорости движения воздуха в воздуховоде равной 20 – 30 м/с;

По производительности и требуемому разряжению подбирается вакуум-насос.

Таблица5. 9

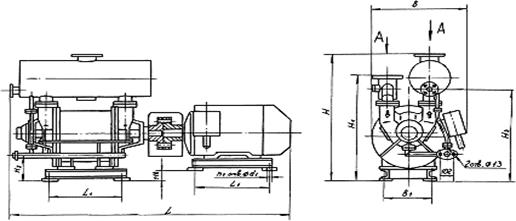

Рис. 5.20 Габаритный чертеж насоса ВВНС-0,3





Рис. 5.21 Габаритный чертеж насоса от ВВН-2 до 2ВВН1-25



Рис. 5.22 Габаритный чертеж насоса от 2ВВН2-50

Насосы для удаления взвешенных веществ и осадка из приемного отделения. Производительность насоса определяется ориентировочно по формуле:



Q = F * H/T, м3/ч (58)



где F – площадь приемного и всасывающего отделения

Н – высота слоя осадка, м;

Т – время удаления осадка, час.



Время удаления осадка задается студентом самостоятельно.



Рис5..23 Насос wilo-draine TP 100





Рис.5.24 Вертикальная сухая установка



Рабочие характеристики насоса wilo-draine TP 100







Все характеристики при плотности р=1 кг\дм3

I=Q минимум, Х=Q оптимально

Рекомендуемый рабочий диапазон: Q optimal + 10%/ - 20% по характеристике



Рис.5. 25 Wilo TP 100, стационарная установка в погруженном состоянии



Конструктивные данные насоса Wilo TP 100

Таблица5. 17

№ раб. линии A B C D E F G H I J K L
1-4,9-13 (мм)
5-8,4-16 (мм)



Таблица 5.18

№ раб. линии M N O P Q R S T U H1 H2
1-4,9-13 (мм)
5-8,4-16 (мм)



Таблица5. 19

№ раб. линии DN1 DN2 a b c d e f g h k
1-4,9-13 (мм)
5-8,4-16 (мм)



Применение: погружной насос Wilo TP 100 используется для откачивания фекалий, бытовых и промышленных сточных вод.
