Выбор схемы водозаборных устройств

Тип водозаборного сооружения рекомендуется выбирать в следующей последовательности:

· На прилагаемом к заданию плане реки выбрать створ водозабора;

· Построить профиль дна и берега по створу забора с нанесением уровней воды. При построении профиля горизонтальный и вертикальный масштабы должны быть выполнены одинаково (1:100 – 1:500);

· Составить перечень типов водозаборных сооружений, которые могут быть применены при заданных условиях;

· На основе изученной литературы дать анализ достоинств и недостатков каждого из намеченных типов сооружений и, при необходимости, выполнить простейшие экономические расчеты;

· Сделать вывод о рациональном типе водоприемника для заданных условий.

Водозаборы по степени обеспеченности подачи воды следует подразделять на три категории согласно пункта 4.4 СНиП [12].

Условия забора воды из поверхностных источников должны разделяться в зависимости от устойчивости берегов и ложа источника, русловых и шуголедовых режимов, засоренности по показателям, приведенным в табл. 12 СНиП [12].

Водоприемные устройства следует принимать по табл. 13 СНиП [12], а также с учетом рекомендаций, приведенных в пунктах 5,78 – 5,92 СНиП [12].

4.1. Русловые водоприемники с самотечными линиями совмещенного
и раздельного типа (см. рис.4.1, 4.2)

Водозабор раздельного типа устраивается:

· при пологих берегах и дне водоема, когда требуемая глубина для приема воды в реке находится на значительном расстоянии от берега;

· при малой (до 1 м3/с) и средней (до 5 м3/с) производительности водозабора, учитывая труднодоступность водоприемных окон;

· при II и III категории надежности водозабора.

Водозабор совмещенного типа устраивается:

· при пологих берегах и дне водоема, когда требуемая глубина для приема воды в реке находится на значительном расстоянии от берега;

· при малой (до 1 м3/с) и средней (до 5 м3/с) производительности водозабора, учитывая труднодоступность водоприемных окон;

· при II и III категории надежности водозабора.

Рис 4.1. План здания руслового водоприемника совмещенного типа

1– самотечная линия; 2 – приемное отделения; 3 – всасывающие отделения; 4 – насосная станция; 5 – напорные водоводы; 6 – задвижка для отключения напорных водоводов; 7 – трубопровод отводящий осадок из приемного отделения

Рис. 4.2. Разрез руслового водоприемника совмещенного типа

Пояснения к рисунку см. рис. 4.3

Береговые водоприемные сооружения совмещенного и раздельного типа (см. рис. 4.3, 4.4, 4.5)

Данный тип водо­забора проектируется:

· при наличии вблизи берега глубин, обеспечивающих требуемые условия за­бора воды;

· при средней и большой (более 5 м3/с) производи­тельности;

· при I категории на­дежности водоза­бора.

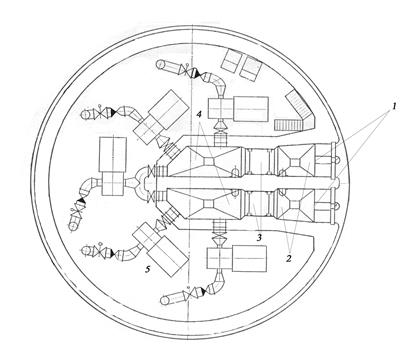

Рис. 4.3. План берегового водозаборного сооружения совмещенного типа с водоприемной камерой полигональной формы

1 – водоприемные окна;

2 – приемная камера;

3 – вращающиеся сетки;

4 – всасывающая камера; 5 – насосное отделение

Рис. 4.4 План берегового
