Задание № 3 (пример)





Усилительный каскад выполнен по схеме с общим истоком и напряжение смещения задается автоматически за счет включения в цепь истока резистора Ru (рис. 3).

Уравнение нагрузочной прямой :

откуда



Пример построения нагрузочной прямой показан на рисунках 4.,4а.



Положение рабочей точки находим, проведя нагрузочную прямую через точку соответствующую на оси напряжений и точку на оси токов. Пересечение нагрузочной прямой с характеристикой, соответствующей заданному значению , даст положение рабочей точки «О». Эта рабочая точка соответствует току стока в рабочей точке и напряжению .

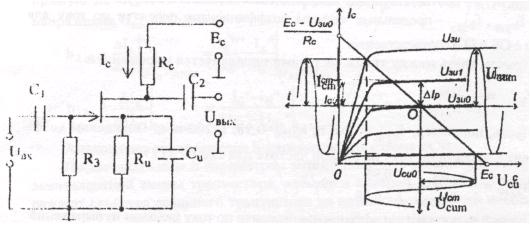

Рисунок 3.Схема

включения транзистора. Рисунок 4.Семейство

выходных характеристик.



Сопротивление резистора в цепи истока находим следующим образом: . Малосигнальные параметры S, Ri и m определяются как



S =



Кроме этого, полезно пользоваться выражением

При определении графическим методом рабочей крутизны Sp необходимо помнить, что при этом

Коэффициент усиления по напряжению а выходная мощность переменного сигнала находится из выражения: Рвых= .

Рисунок 4а Семейство выходных характеристик.
