Задание № 1 (пример)

Рассчитать и построить вольтамперную характеристику идеального диода при комнатной температуре (Т=300^оК), если тепловой ток I₀=10 нА.

Расчет вольтамперной характеристики проведем в соответствии с уравнением

, в котором величина I₀ представляет тепловой ток p-n-перехода, называемый также током насыщения. Для комнатной температуры Результаты расчета прямой ветви (U > 0) вольтамперной характеристики представим в виде

а результаты расчета обратной ветви (U<0) – в виде

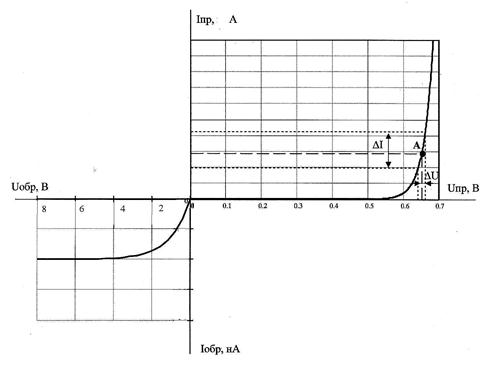

Общий вид построенной по этим значениям вольтамперная характеристика изображен на рисунке 1.

Рисунок 1. ВАХ диода.

Для определения дифференциального cопротивления выбирите на линейном участке прямой ветви вольтамперной характеристики рабочую точку А и задав небольшое приращение , получают приращение тока . Тогда ;

Взяв производную из выражения для вольтамперной характеристики диода получим

Сопротивление диода постоянному току в рабочей точке А определяется как Ом. При этом всегда R₀ > R_ДИФ.
