Гармония золотых пропорций 11 page





Как справиться со столь большим объемом взаимно соразме­ренной числовой информации без чертежей?.

Продолжая сравнение с современной практикой, заметим, как бы талантлив ни был в наше время зодчий, он не может знать и называть размеры, определять габариты элементов и деталей до того, пока не выполнены в комплексе все рабочие чертежи, не произведена взаимоувязка всех форм, размеров и решений, пока не завершены все расчеты.

Древнерусский же зодчий должен был к тому же обеспечить согласованную деятельность множества строителей и направить в единое русло неисчислимый объем ручных операций. Так, на­пример, сроки строительства храма Василия Блаженного вполне сопоставимы с современными − от получения задания на проектирование до завершения строительства потребовалось 5 лет.

Можно добавить, что храм Василия Блаженного − произведе­ние высокого искусства. Поэтому обычные мерки еще менее к нему применимы и творческий метод древнерусских зодчих при­обретает еще большую значимость и загадочность.

Существует в связи с этим предположение, что здание могло расчерчиваться на земле; его изображение, главным образом план, могло выполняться в натуральную величину; совмещено с планом могли прорабатываться также eгo разрезы и фасады. Однако и это предположение не выдерживает критики, особенно применительно к архитектуре XVI−XVII вв. с ее развитыми и многообразными формами зданий. Так не могло быть потому, что с началом строительных работ при рытье траншей рисунки на земле пропадают, не говоря уже о трудностях геометрических построений и поиске форм и пропорций фасада, когда его не видно целиком и он воспринимается лишь кусочками. Кроме того, один чертеж, каков бы масштаб его ни был, дает лишь несколько десятков размеров, а нужны их тысячи. Можно допу­стить лишь эскизирование на земле, но не вычисление длинных цепочек размеров.



Характерные размеры

в произведениях древнерусской архитектуры



Мы воспользуемся сведениями метрологических исследований, главным образом по мерам протяжения, поскольку размеры в па­мятниках архитектуры выражались обычно через систему функ­ционировавших в древности мерных величин.



Сопоставление размеров различных сооружений выявляет в них, даже в случае значительного территориального удаления зданий и значительного разрыва в периодах постройки, множество сходных величин, однотипных пропорций, числовых структур и приемов пропорционирования, оказавшихся весьма устойчивыми во времени. Наша цель − ознакомиться с любопытным фак­том: присутствием в самых разнообразных сооружениях множест­ва одинаковых размеров.

В основном мы рассмотрим главные формо- и габаритоопреде­ляющие размеры, так как они создают наиболее характерные ко­личественные показатели той или другой формы, детали, элементов или всего здания.

В многообразии форм иобъемов сооружения, как мы гово­рили, имеются сотни и тысячи различных размеров, но лишь небольшую их часть мы можем считать главными.

Например, в помещениях это длина, ширина, высота; в скульптуре - раз­мер фигур в рост; в шатрах и башнях - их высота; в ордерных элементах - размер колонны, высота ордера; в защитных и обо­ронительных сооружениях - высоты и толщины стен и т. д.

Представляют интерес также размеры, связанные с «граница­ми видов работ» разных строительных специальностей, выпол­нявшихся соответственно разными исполнителями и разными подрядными бригадами. Например, разграничения на стыках ра­бот каменщиков и белокаменщиков, так как первые должны оставить в кладке определенных размеров ниши для изделий вто­рых и т. д. Эти размеры также весьма поучительны.

Покажем на ряде примеров некоторые характерные приемы, применявшиеся древнерусскими зодчими по размерению соору­жений, и одновременно познакомимся с основными древнерусски­ми видами мер.

Мы рассмотрим:

− характерные и однотипные размеры в сооружениях и объек­тах вне зависимости от их назначения, времени постройки и тер­риториального расположения;

− главные размеры одного сооружения;

− характерные размеры группы сходных сооружений.

Характерные и однотипные размеры

в сооружениях и объектах вне зависимости от их назначения, времени постройки и территориального расположения



Толщина стен Коломенского кремля имела несколько ха­рактерных размеров − 3,72; 4,6; 4,88 м. Высота стен Тульского кремля от вала цоколя до уровня боевого хода − 3,7 м, до зуб­цов − 4,6 м.

К. Растрелли в монументе Петру I перед Инженерным зам­ком в Ленинграде выполнил высоту конной статуи 4,61 м, высота фигуры всадника (в рост) − 3,73 м . Архитектор А. Захаров, реконструируя здание Адмиралтейства, заказал ваятелям сидя­щие фигуры (Ахиллес, Аякс, Пирр и Александр Македонский) и указал в задании их размер − 3,73 м.

В Дмитриевском соборе во Владимире ширина подкуполь­ного прямоугольника равна 488 см, как и упомянутая толщина стен Коломенского кремля.

Размер спальни митрополита в его Крутицком дворце равен 4,61 Х 4,61 м. Спальня расположена не в общей системе поме­щений, а вынесена в ризалит. Любопытно, что в Петровском мо­настыре (в Москве) вынесенное в ризалит помещение также имеет размеры 4,61 х 4,61 м.



Высота палат в доме Марины Мнишек в Пскове − 3,96 м. Такая же точно высота керамических декоративных колонок во втором ярусе Крутицкого теремка.

Как видим, в весьма и весьма разнообразных по назначению объектах оказались одни и те же размеры. Совпадения на пер­вый взгляд кажутся случайными. Подобные примеры могут быть продолжены, и совпадения произойдут в десятках и сотнях случаев. Кроме того, несмотря на столь значительные различия в назначении сопоставляемых элементов (размер скульптуры, толщина стены, спальни), существует и определенная логика применения именно таких, а не каких-либо других размеров, о чем в дальнейшем мы будем говорить подробнее.

Наши знания по данному вопросу уже сегодня позволяют в ряде случаев понять логику пропорционирования и мышления древнерусских зодчих и определять необходимые размеры для утраченных элементов памятников архитектуры, если от них не осталось даже никаких следов.

Можем это делать лишь потому, что случайных и необосно­ванных размеров древнерусские зодчие не применяли.

Исходными величинами тех конкретных размеров, которые были названы, являются сажени размером 186,4; 230,4; 244; 197,4 см.

Мы привели примеры зданий, сооружений и скульптуры, где в размерах принимались двойные количества этих саженей.

Величины саженей указаны здесь по так называемым средне­расчетным значениям, вычисленным на основании исследования многих памятников древнерусской архитектуры и объектов при­кладного искусства.

Эти же сажени мы проследим в специальных работах, посвя­щенных древнерусской метрологии, откуда нами заимствованы их названия.

Сажень 186,4 ем. Известный русский метролог Д. И. Прозо­ровский сообщает, что в принадлежащей ему солеваренной руко­писи XVII в. сказано: «А трубная сажень полтретья аршина два вершка», т.е. 2½ аршина и 2 вершка, или всего 42 верш­ка. При вершке 4,445 см сажень составит: 42 Х 4,445 =186,7 см.

Далее: «При постройке в Китайгородском уезде церкви изме­рение производилось церковной саженью в полтретья аршина с двумя вершка», т. е. также саженью, равной, как и в предыду­щем случае, 42 вершкам = 186,7 см.

Нaшe среднерасчетное значение сажени почти совпадает с данной величиной, и ниже, оперируя ею, мы будем пользо­ваться названием «церковная сажень». Как увидим, название часто оказывается ключом для решения практических задач, свя­занных с определением видов мерных единиц в сооружениях и нахождением размеров утраченных их частей.

По своему происхождению эта сажень ведет свое начало, по-­видимому, от древнеримского пасса и почти совпадает с его раз­мерами. В другом труде Д. И. Прозоровского говорится: «У Маржерета и Оленария значится одна и та же верста в 600 сажен пассовых или 525 сажен нынешних», откуда размер пасса равен (525 х 213,36) /600 = 186,7 см.

В других исследованиях римский пасс вычисляется на 1 – 1,2 см меньшего размера. Существует также мнение, что пасс был вообще других размеров, но против сажени размером 186­−187 см среди исследователей древнерусской метрологии возра­жений нет.

Сажень 230,4 см. Такая сажень была применена в XVII в. при обмерах Ново-Иерусалимского монастыря, выполнявшихся сразу же по окончании строительства и освещении собора. Обмеры производились живописцем Карпом Ивановым 3олотаре­вым и подьячим Иваном Ивановым. В обмерах указывается длина храма в 30 сажен. Современные замеры показывают ее в 69 м, что и дает возможность определить величину сажени, применявшуюся в XVII в. при обмерах в 2,3 м. Далее упоми­нается высота стен круглого помещения, где расположен «гроб господен», в следующем контексте: «Под шатром до своду 12 са­жен». Этот размер, понимаемый как расстояние от уровня чистого пола до внутреннего карниза, выше которого начинались грани шатра, составляет 27,7 м, что также согласуется с ранее установленной величиной сажени

2770/12 = 230,8см.

Сажень такого размера, как считает ряд метрологов, проис­ходит от греческой оргии. Д. И. Прозоровский приводит следую­щие сведения о размерах греческой оргии. «По евангелию рас­стояние от Емауса до Иерусалима − 60 стадий. Один из наших путешественников − Инок Парфений определил его в 13 пяти­сотсаженных верст, т. е. в 6,5 тыс. саженей, что дает размер 6500 : 60 = 108⅓ саженей». Тогда один стадий будет

108⅓ х 213,36 = 231,1 м.

Известно, что 1 стадий = 100 оргий. Следовательно, 1 ор­гия = 231,1 см.

Сажень со среднерасчетным значением в 230,4 см ниже мы будем именовать «греческой». Слово «оргия» в одном из вариан­тов перевода означает «сажень».

Академик Б.А. Рыбаков высказывает возражения в отноше­нии такого размера греческой оргии. «Л.В. Черепнин... при сопо­ставлении русской сажени с греческой оргией был введен в заблуждение ошибочными расчетами С. К. Кузнецова, полагавшего, что оргия равнялась 231,9 см, а римский пасс равнялся 186 см».

По-видимому, размер 230,4 см функционировал главным об­разом не как бытовая сажень, а как величина, применявшаяся в пропорционировании произведений архитектуры и прикладного искусства. Эта сажень, по нашим исследованиям, имела весьма большое распространение.

Сажень 244 см. Мы встречаем ее в размерах линейного мас­штаба на чертеже XVIII в. Чертеж этот (см. рис. 10) представля­ет собой проект нового шатра для Воскресенского собора Ново Иерусалимского монастыря, выполненный Растрелли. На черте­жe, помимо проектируемых частей сооружения, изображены также и существовавшие стены круглого помещения (сохранив­шиеся до настоящего времени). Соразмерение их по линейному масштабу (по высоте стен и усредненному значению диаметра помещения) показывает, что принятый в линейном масштабе размер сажени был 244 см.

Предположение о названии встречаем у Д. И. Прозоровско­го. Он ссылается на Иорадиакона Иону, путешествовавшего в Иерусалим в 1651 г. Иона сообщает, что дверь «гроба господня» т.е. вход в пeщeрку, − «четыре пяти великих». Д. И. Про­зоровский высказывает следующее предположение: «По словам покойного Норова, вход в пещерку должно нагнуться головою, а как Норов был среднего роста, то вышина входа несколько менее двух аршин, почему великая пять представляется мерою подобной английскому футу». Английский фут − 30,5 см. Сле­довательно, таков и размер предполагаемой великой пяди. Вход был высотой в 4 пяди и равнялся 122 см, а великая сажень равна соответственно 8 пядям; 8 х 30,5 = 244 см.

Выяснением размеров великой сажени занимался и Б.А. Ры­баков. По его данным, великая сажень равна 248−249 см,что в целом по наименованию согласуется с предположениями Д.И. Прозоровского, но по своей конкретной величине такая сажень немного превышает допустимые отклонения от средне­расчетных значений, выявленных нами на памятниках архитек­туры. Б.А. Рыбаков великую сажень вычислил, исходя из раз­меров литовского локтя, который он называет в 62 см (62 х 4 = 248 см). Но имеются сведения об иной величине литовского локтя. Кроме литовского локтя, на территории Прибалтики функционировали также другие локти.

Ф.И. Петрушевский называет сажень строительную − в 6 курляндских футов, а фут, равным 15⅞ дм, что равно 40,32 см. Сажень при этом равна 242 см. Там же упоминается «локоть межевой» в 24 дм, что равно 61 см и дает четырехлокотную сажень: 4 х 61 = 244 см. Шведский межевой локоть (24,102 дм) дает сажень в 244,8 см.

Эти данные удовлетворяют среднерасчетным значениям вели­кой сажени также и по величине.

Сажень 197,4 см. Д.И. Прозоровский со ссылкой па источ­ники приводит данные об обмерах в 1647 г. Корочинского острога саженью в 3 аршина без полчетверта вершка (т. е. без 3½ вершков). Сажень получается равной 441/2 вершка, или 197,8 см.

Затем он указывает еще на одну весьма близкую по величине сажень со ссылкой на принадлежащую ему рукопись: «А сажень три аршина без четверти», равную, следовательно, 44 вершкам (т. е. меньше первой всего на 2,2 см). Там же Д.И. Прозоров­ский высказывает следующие оригинальные предположения по наименованию и происхождению этих саженей: «Если эту сажень разделить на 3 части, то ее аршин будет равен 14⅔ вершка (= 65,2 см. − А.П.). Это свойство заставляет обратиться к глубокой древности, именно к Геродоту, который, объясняя египет­ские или, скорее, греко-египетские меры, говорит, что было два локтя - обыкновенный в 6 пальм ( = 24 дюйма) и царский − тремя дюймами больше, т. е. 27 дюймов (дюймы здесь имеются в виду не английские, а древние, по 35/64 вершка, или 2,43 см −A.П.),что позволяет найти и сам локоть: 2,43 х 27 = 65,63 см − откуда трехлокотная царская сажень равна 3 х 65,63 = 196,8 см».

Полученный размер царской сажени лишь незначительно от­личается от наших среднерасчетных значений.

Г.Я. Романова замечает: «Встретившаяся только однажды в Писцовом наказе 1554 г. царская сажень является также обо­значением какой-то официальной казенной сажени, о реальном содержании которой по этой единственной цитате судить невоз­можно: десятина в длину и ширину − десятая доля версты, а верста - 500 сажен царских».

Но в данном случае как раз реальное содержание почти со­гласуется с величиной pacсматриваемой сажени. Десятина, как известно, равна 1,09 га, и, по-видимому, она не претерпевала кардинальных изменений. Если по предположениям царская сажень равна 197,4 см, то 500-саженная верста будет 987 м, а ее десятая часть − 98,7 м. Сторона квадрата площадью в 1 десятину равна 104,5 м. Как видим, не столь уж велика разница.

На основе исследования памятников архитектуры мы можем заметить: элементы сооружений, выполненные в размерах этой сажени, своим местоположением и значением в общей композиции показывают, что такое наименование сажени было весьма вероятным. Именно это наименование позволило в нескольких случаях решить ряд сложных практических задач по нахожде­нию размеров утраченных элементов.

Приведем примеры применения саженей − церковной (186,4 см), греческой (230,4 см), великой (244 см) и царской (197,4 см) на других памятниках архитектуры и в других также весьма характерных количествах. Ширина Крутицкого те­ремка по фасаду и длина Воскресенской церкви (внутренняя) в Крутицах имеют один и тот же размер − 11,2 м, который пере­считывается в меры как 6 церковных саженей по 186,4 см. Длина (внутренняя) Крестовоздвиженского собора на Кий-острове, высота шатра церкви Вознесения в селе Коло­менском, высота шатра Воскресенского собора Ново-Иерусалим­ского монастыря - также одного и того же размера − 22,37 м и составляют 12 саженей церковных по 186,4 см.

Внутренняя длина Георгиевского собора Юрьева монастыря в Новгороде − 24,4 м = 10 великим саженям по 244 см.

Внутренняя ширина церкви Параскевы Пятницы в Новгоро­де − 9,21 м = 4 греческим саженям по 230,4 см.

Высота главы, венчающей шатер над «гробом господня» в Воскресенском соборе Ново-Иерусалимского монастыря − 11,84 м = 6 царских саженей по 197,4 см.



Главные размеры

одного сооружения



Следующую группу древнерусских саженей покажем на глав­ных размерах церкви Параскевы Пятницы в Новгороде (рис.1).

Внутренняя длина (полная) − 21,1 м.

Внутренняя длина без притвора (западного) − 17,1 м.

Внутренняя ширина, включая северный и южный притво­ры, − 18,1 м.

В какие древнерусские сажени переводятся эти размеры? Церковь Параскевы Пятницы в метрологическом отношении имеет особое значение. Вблизи нee найден при археологических раскопках специальный мерный инструмент древнерусского зод­чего, относящийся к рубежу XII-XIII вв. Церковь построена в 1207 г. Инструмент описан Б.А. Рыбаковым и, по его предпо­ложению, использовался в качестве мерила при строительстве Пятницкой церкви.

В данной статье мы не рассматриваем мерила; ограничимся лишь краткими сведениями о нем. Три шкалы мерила имели раз­личную градуировку, позволявшую строить почти все виды архи­тектурных пропорцийивоспроизводить почти все древнерусские сажени. Три сажени, воспроизводимые наиболее просто мери­лом, уложились по названным основным направлениям Пятниц­кой церкви ровно по 12, раз. В пересчете на сантиметры сажени получаются 176; 142,4; 150,8 см.

Внутренняя полная длина - 12 саженей - 176 см.

Внутренняя длина без притвора - 12 саженей - 142,4 см.

Внутренняя ширина с притворами - 12 саженей - 150,8 см.

Итак, три основных размера в одном здании выражаются тремя разными видами саженей. Ранее почти все исследователи древнерусской метрологии отмечали обилие различных видов саженей, но не предполагалось одновременное их применение в одном сооружении. Представлялось непонятным производить измерения несколькими видами саженей. Впервые Б. А. Рыбаков четко сформулировал казавшееся невероятным положение об одновременном применении в одном сооружении нескольких видов саженей. Ниже мы убедимся, что установленный им принцип является обязательным. Применяя лишь один вид са­женей, древнерусский зодчий построить сооружение не мог, он столкнулся бы со сложными дробями и без ЭBM не справился бы с вычислениями. Несколько саженей и соподчиненных им единиц сводили почти все размеры к целым завершенным, легко запоминаемым и символически осмысленным числовым выраже­ниям.

Итак, по 12 саженей, но разных.

Сажень 176 см. Главным размером, как показывает наш опыт, является длина сооружения. И, действительно, 12 саженей по 176 см составляют размер 21,1 м, который Ф. И. Петрушевский называет среди древних мер Вавилона, Персии и Мидии «снуром персов». Говорить о заимствовании данной меры от персов, по-видимому, не следует, в чем далее мы убедимся. Но совпаде­ние примечательно. Половина такого размера - 10,55 м, равных 6 саженям по 176 см, − также характерная и частоупотребимая величина. Мы встречаем ее, например, в первом этаже Воскре­сенской церкви в Крутицах, где помещалась казна. Это длина помещения казны. Система величин, базирующихся на сажени 176, довольно развита. Ряд ее наименований - «народная», «ла­вочная», «мерная» передает и ее происхождение. Она вос­производилась размахом рук человека среднего и выше среднего роста, т. е. наиболее распространенной антропометрической кате­горией людей.

Укажем еще на серию характерных размеров, связанных с этой саженью: 28,17 м = 16 саженей; половинный размер − 14,08 м = 8 саженей и 7,04 м = 4 сажени.

Размер 28,17 м мы встречаем, например, в хорошо известных всем нам сооружениях: высота восьмерика церкви Вознесения в с. Коломенском, от уровня чистого пола до наружного карниза, и высота стен круглого помещения Воскресенского собора Ново-­Иерусалимского монастыря − также от уровня чистого пола до наружного карниза (напомним, что и высоты их шатров равны).

Сажень 142,4 см. Эта сажень не менее популярна в строитель­ной практике; по своей конструкции она представляет собой двух­аршиннуо меру. П.Г. Бутков определил, что именно о ней идет речь в надписи на Тмутараканском камне. «В лето 6576 (1068 г.) индикта 6 Глеб князь мерил море по льду от Тмутаракана до Керчева 10000 и 4000 сажен». Пролив этот П.Г. Бутков со ссылками на другие источники называет в 18⅔ версты и отсюда определяет размер сажени. Пересчитав на наши меры, мо­жем найти, что сажень равнялась:

18⅔ х 1,0668 = 19,9 км,

1 990 000 : 14 000 = 142,2 см.

В последующем ряд исследователей древнерусской метроло­гии не соглашались с П. Бутковым (Д.И. Прозоровский, Б.А. Рыбаков). Имелись также и другие толкования надписи.

Разными исследователями сажень 142 см как опровергалась, так и подтверждалась.

Существует мнение, что 142 см сажень является одной из первоначальных мер. Впервые она и само слово «сажень» упо­мянуты в летописном рассказе 1051 г. об отшельнике Иларионе, который «Ископа печерку малу двусаженy и моляшеся ту бу втайне», т. е. выкопал себе пещерку в две «малых» сажени. Г.Я. Романова считает, что слово «сажень» происходит от «сяг» (например, тот же корень в слове «досягать»), от видоизмененного «шаг». «Именно эта мера (сажень, равная удвоенному шагу) применялась князем Глебом при измерении ширины Кер­ченского пролива в 1068 г.» Сажень в 142,4 см согласуется также и с антропометрией, о чем специально скажем в следую­щих разделах.

Сажень 150,8 см. В метрологических исследованиях сажень размером 150-152 см вдруг вновь встречается, будучи вычисленной, по той же надписи на Тмутараканском камне и тому же проливу, о которых только что шла речь. Б.А. Рыбаков, осно­вываясь на сочинении византийского императора Багрянород­ного, называет ширину Керченского пролива в 18 миль и пере­водит их со ссылкой на того же Буткова в 21199 м. Тогда иско­мая величина сажени оказывается 2119900: 14000 = 151,4 см.

Другое упоминание там же со ссылкой на Никоновскую ле­топись о замерах Игнатием Смолянином в 1389 г. в Царьграде окон Софийского собора. Размер назван 2 сажени; современный промер показывает 3 м, откуда сажень приравнивается к 150 см.

Против этого возражает Г.Я. Романова и указывает, что в Никоновскую летопись текст попал с сокращением. В собствен­ном тексте «Хождения» сказано: «Ходихом верху церкве святыа Софиа и видех 40 окон шииных и мерих окно с столпом 2 сажени без дву пядей». В Никоновской летописи не упомя­нуты еще 2 пяди, которые следовало вычесть. Сажень Игнатия Смолянина получается, как считает Романова, примерно 176 см. Б. Рыбаков дает для сажени размером 150-152 см наименование «простая», которое мы далее будем употреблять. Г.Я. Романова подтверждает наличие такого наименования.

В подтверждение функционирования сажени 150-152 см сош­лемся на источник XVII в., на выполненный в XVII в. обмер­ный чертеж Троицкого собора в Пскове. Обмер был составлен по зданию, которое простояло уже 300 лет с момента его возве­дения в XV в. на фундаментах XII в.

После обмера здание было разобрано по причине ветхости и на прежних фундаментах поставлено новое, существующее в настоящее время. Таким образом, помещения сохраняют в основ­ном свои первоначальные размеры, хотя и обрели новые стены. Указанные на чертеже сажени могут быть, поэтому соразмерены с размерами в натуре и приближенно определены их величины.

В таких случаях следует пользоваться наиболее протяжен­ными участками здания. Обычно берется полная внутренняя длина с целью уменьшения возможных расхождений за счет из­менения при последующих перестройках толщин стен.

Согласно записям на чертеже, полная внутренняя длина рав­на 10½ сажени. По современным замерам, это 31,8 м. Откуда размер сажени: 31,8 : 10,5 = 3,03 м = 2 х 151,5 см.

Сажень, которой производился обмер, слагалась, как видим, из двух простых.

Чертеж противоречит на первый взгляд принципу Б.А. Ры­бакова об обязательном присутствии в сооружениях нескольких видов саженей; обмер выполнен лишь одним видом сажени. Правда, в нескольких случаях упоминается еще и аршин, не относящийся к системе сдвоенной простой сажени, но, в общем, сажень употреблена лишь одного вида.

Противоречия, однако, нет. Обмерный чертеж - это не твор­ческие разработки зодчего. Обмер выполняется работниками свое­го рода «инвентаризационного бюро». Обмерные чертежи всегда содержат один вид саженей, потому что так удобно мерить. О6­меряльщик никогда и никаким образом не сможет догадаться, какие сажени, сколько их и где применил их зодчий. Характер­ная особенность обмерных чертежей, если они добросовестно исполнены, − наличие дробных величин. Зодчий же обычно мыс­лил целыми величинами, как это было показано на примере Пятницкой церкви в Новгороде.

Поэтому, вопреки распространенному мнению некоторых ис­следователей древнерусской архитектуры и метрологии, старин­ные обмерные чертежи не представляют столь большого интереса для раскрытия «кухни» и методики работы древнерусского зодчего. Даже проектные чертежи, как мы видели выше, не рас­крывают этой кухни; она составляет собой как бы рабочую ста­дию проектирования, выполняемую зодчим и ведущими мастера­ми в процессе строительства, и строго ограничивается этим кру­гом лиц. Иногда лишь частичные сведения сообщаются еще и заказчику. В основном все это относится к профессиональным секретам зодчего и мастеров. Поэтому искать готовые ответы на творческие проработки зодчего в письменных источниках илиобмерах бесполезно.

Для понимания творческих замыслов зодчего сажени, указан­ные на обмерных чертежах, в том числе и древние сажени, нуж­даются в пересчете их на систему тех саженей, которыми мыслил древнерусский зодчий.

Среди саженей зодчего может оказаться и сажень исполни­теля обмеров, так как последний ее брал из того же действовав­шего в древности состава саженей. В нашем примере дробное значение длины здания в 10,5 саженей показывает, что замысел зодчего строился на других саженях. Но не любое дробное число являлось неприемлемым; некоторые из них понимались как це­лые и завершенные, о чем будет свидетельствовать нижеследую­щий пример, где также мы покажем любопытные приемы пропор­ционирования на группе сходных зданий, хотя и разобщенных территориально одно от другого.





Характерные размеры

гpynnы сходных зданий

Строгановские постройки обычно pacсматриваются как группа сходных сооружений. Они относятся к рубежу XVII-XVIII вв. и впечатляют нас виртуозностью и совершенством своих бело­каменных деталей, мастерски сочетающихся с красной кирпичной кладкой. С рассматриваемой нами точки зрения в них достигнуто также мастерство взаимного соразмерения работ двух строитель­ных специальностей − каменщиков и белокаменщиков. Предстает весьма занятная картина при изучении размеров их белокамен­ного декора.

Наиболее известной среди Строгановских построек является Рождественская церковь в Горьком (рис. 2).

Она эффектно расположена и изящно вписана в панораму города, согласуясь с видом на волжские просторы. На фасаде у нее три яруса белокаменного ордерного дeкopa. Высота I яруса − 441 см; II яруса − 498 см; III яруса − 468 см. В сан­тиметрах эти размеры ничего намне говорят; в древнерусских же мерах ярусы соответственно составляют:

I − 2½ сажени народных по 176 см; II − 2½ сажени царских по 197,4 см; III − 2'/2 сажени церковных по 186,4 см.

Везде по 2½ сажени, но разных видов. Их последователь­ность идет по направлению снизу вверх − народные − царские − церковные. Это весьма характерно, и, по-видимому, здесь ключ к архитектурным пропорциям. Расположения в обратном поряд­ке нам не встречалось.

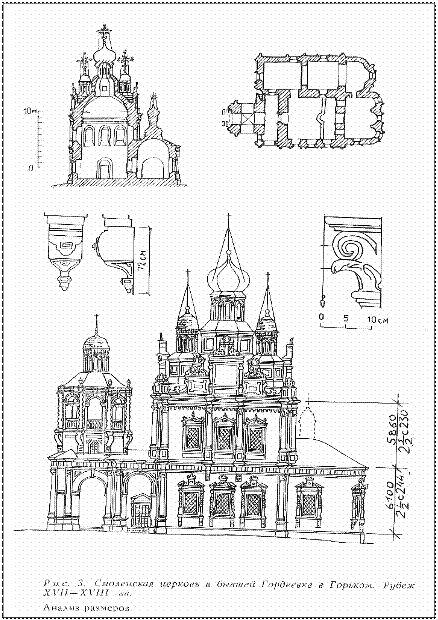

Смоленская церковь в Гордеевке имеет два таких яруса (рис. 3). Высота I яруса − 610 cм, II яруса − 586 см. В пересчете на древнерусские меры они предстанут в таком виде:

I − 2½ сажени великих по 244 см;

II − 2'/2 сажени греческих по 230,4 см (с незначительными отклонениями).

Введенский собор в Сольвычегодске (рис. 4), первоначальная строгановская постройка, он также имеет два яруса ордерного декора. Высота ордера: I − 644 см, II − 610 см.

Второй ярус точно такой же по высоте, как первый в смолен­ской церкви − 610 см, и, следовательно, он также имеет 2½ са­жени великих по 244 см. Первый же ярус в сольвычегодской церкви оказывается в величинах, не известных нам по метроло­гичесним источникам. Но нам эта величина хорошо знакома по памятникам древнерусской архитектуры. Ее среднерасчетное значение 258,4 см. Наименования ее мы не знаем. В I ярусе оказывается равной 2½ единицы этой величины, что отвечает общему строю размеров группы церквей.

Носила ли вообще величина 258,4 см наименование сажени? По сравнению с великой саженью (244 см) она является «сверх­саженью», но, если учесть наличие сдвоенных саженей, какие, например, значатся в обмерном чертеже Троицкого собора в Пскове ипревышают 3 м, она не столь уж грандиозна.
