Приспособление ПРВМ-11000





Применяют для обработки почвы между кустами в двух рядах виноградников одновременно с куль­тивацией междурядий (рис. 2.6).

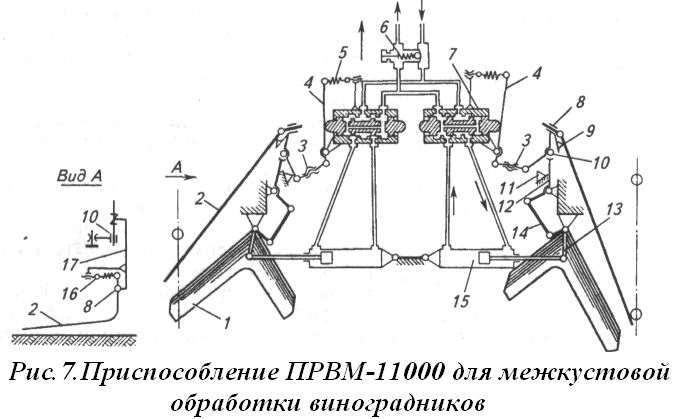

Рисунок 2.6 Приспособление ПРВМ-11000 для обработки междурядий на виноградниках

Приспособление снабжено двумя плоско­режущими лапами 1 (рис. 2.6) с механизмом поворота, смонти­рованными с обеих сторон на раме плуга. Во время обработки щуп 2 и лапа 7 с каждой стороны движутся в ряду между кустами. Золотник гидрораспределителя 7 занимает нейтральное положение, а гидроцилиндр 15 удерживает лапу в ра­бочем положении. Встретившись с кустом или шпалерным стол­бом, щуп поворачивается относительно шарнира 10, и через тягу 3 рычаг 4 переключает золотник на подачу масла в штоковую по­лость гидроцилиндра. Обойдя препятствие, щуп под действием пружины 5 возвращается в сторону ряда, переключает золотник на подачу масла в пор­шневую полость цилиндра. Шток поршня возвращает лапу в ряд. Щуп под действием тяги 14 перемещается синхронно с лапой. Вхождение лапы в ряд прекратится после того, как поводок 72 до­стигнет упора 11, который переведет золотник в нейтральное по­ложение.

Расстояние от конца лезвия лапы до щупа должно быть 200 мм. Его регулируют винтовым упором 9. Ось горизонтального шарни­ра 8 должна находиться над почвой на высоте 250...300 м, ее регу­лируют, перемещая стойку 17. Ширина захвата машины с приспособлением 2...3 м, глубина культивации 8... 12 см, рыхления до 25 см, рабочая скорость 5...7 км/ч, производительность 1,25 га/ч.

Приспособление ПРВМ-12000,снабженное укрывными право и левооборачивающими корпусами с отпашниками, укрывает два ряда виноградной лозы почвенным валом.
