Структура системы

Под структурой системы понимается устойчивое множество отношений, которое сохраняется длительное время неизменным, по крайней мере в течение интервала наблюдения. Структура системы опережает определенный уровень сложности по составу отношений на множестве элементов системы или что эквивалентно, уровень разнообразий проявлений объекта.

Связи — это элементы, осуществляющие непосредственное взаимодействие между элементами (или подсистемами) системы, а также с элементами и подсистемами окружения.

Связь — одно из фундаментальных понятий в системном подходе. Система как единое целое существует именно благодаря наличию связей между ее элементами, т.е., иными словами, связи выражают законы функционирования системы. Связи различают по характеру взаимосвязи как прямые и обратные, а по виду проявления (описания) как детерминированные и вероятностные.

Прямые связи предназначены для заданной функциональной передачи вещества, энергии, информации или их комбинаций — от одного элемента к другому в направлении основного процесса.

Обратные связи, в основном, выполняют осведомляющие функции, отражая изменение состояния системы в результате управляющего воздействия на нее. Открытие принципа обратной связи явилось выдающимся событием в развитии техники и имело исключительно важные последствия. Процессы управления, адаптации, саморегулирования, самоорганизации, развития невозможны без использования обратных связей.

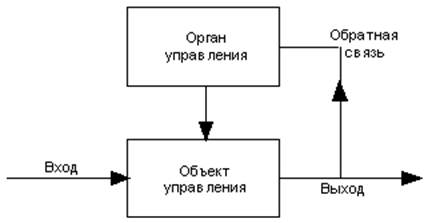

Рис. — Пример обратной связи

С помощью обратной связи сигнал (информация) с выхода системы (объекта управления) передается в орган управления. Здесь этот сигнал, содержащий информации о работе, выполненной объектом управления, сравнивается с сигналом, задающим содержание и объем работы (например, план). В случае возникновения рассогласования между фактическим и плановым состоянием работы принимаются меры по его устранению.

Основными функциями обратной связи являются:

1. противодействие тому, что делает сама система, когда она выходит за установленные пределы (например, реагирование на снижение качества);
2. компенсация возмущений и поддержание состояния устойчивого равновесия системы (например, неполадки в работе оборудования);
3. синтезирование внешних и внутренних возмущений, стремящихся вывести систему из состояния устойчивого равновесия, сведение этих возмущений к отклонениям одной или нескольких управляемых величин (например, выработка управляющих команд на одновременное появление нового конкурента и снижение качества выпускаемой продукции);
4. выработка управляющих воздействий на объект управления по плохо формализуемому закону. Например, установление более высокой цены на энергоносители вызывает в деятельности различных организаций сложные изменения, меняют конечные результаты их функционирования, требуют внесения изменений в производственно-хозяйственный процесс путем воздействий, которые невозможно описать с помощью аналитических выражений.

Нарушение обратных связей в социально-экономических системах по различным причинам ведет к тяжелым последствиям. Отдельные локальные системы утрачивают способность к эволюции и тонкому восприятию намечающихся новых тенденций, перспективному развитию и научно обоснованному прогнозированию своей деятельности на длительный период времени, эффективному приспособлению к постоянно меняющимся условиям внешней среды.

Особенностью социально-экономических систем является то обстоятельство, что не всегда удается четко выразить обратные связи, которые в них, как правило, длинные, проходят через целый ряд промежуточных звеньев, и четкий их просмотр затруднен. Сами управляемые величины нередко не поддаются ясному определению, и трудно установить множество ограничений, накладываемых на параметры управляемых величин. Не всегда известны также действительные причины выхода управляемых переменных за установленные пределы.

Детерминированная (жесткая) связь, как правило, однозначно определяет причину и следствие, дает четко обусловленную формулу взаимодействия элементов. Вероятностная (гибкая) связь определяет неявную, косвенную зависимость между элементами системы. Теория вероятности предлагает математический аппарат для исследования этих связей, называемый «корреляционными зависимостями».

Критерии — признаки, по которым производится оценка соответствия функционирования системы желаемому результату (цели) при заданных ограничениях.

Эффективность системы — соотношение между заданным (целевым) показателем результата функционирования системы и фактически реализованным.

Функционирование любой произвольно выбранной системы состоит в переработке входных (известных) параметров и известных параметров воздействия окружающей среды в значения выходных (неизвестных) параметров с учетом факторов обратной связи.

Рис. — Функционирование системы

Вход — все, что изменяется при протекании процесса (функционирования) системы.

Выход — результат конечного состояния процесса.

Процессор — перевод входа в выход.

Система осуществляет свою связь со средой следующим образом.

Вход данной системы является в то же время выходом предшествующей, а выход данной системы — входом последующей. Таким образом, вход и выход располагаются на границе системы и выполняют одновременно функции входа и выхода предшествующих и последующих систем.

Управление системой связано с понятиями прямой и обратной связи, ограничениями.

Обратная связь — предназначена для выполнения следующих операций:

• сравнение данных на входе с результатами на выходе с выявлением их качественно-количественного различия;
• оценка содержания и смысла различия;
• выработка решения, вытекающего из различия;
• воздействие на ввод.

Ограничение — обеспечивает соответствие между выходом системы и требованием к нему, как к входу в последующую систему — потребитель. Если заданное требование не выполняется, ограничение не пропускает его через себя. Ограничение, таким образом, играет роль согласования функционирования данной системы с целями (потребностями) потребителя.

Определение функционирования системы связано с понятием «проблемной ситуации», которая возникает, если имеется различие между необходимым (желаемым) выходом и существующим (реальным) входом.

Проблема — это разница между существующей и желаемой системами. Если этой разницы нет, то нет и проблемы.

Решить проблему — значит скорректировать старую систему или сконструировать новую, желаемую.

Состоянием системы называется совокупность существенных свойств, которыми система обладает в каждый момент времени.

6.Классификации систем

• По отношению к среде:

закрытые – рассматриваемые без учёта взаимодействия со средой (не имеют входных переменных)

Солнечная система

Натуральное хозяйство

открытые – рассматриваемые во взаимодействии со средой

Система земледелия

Биогеоценоз

Сельскохозяйственное предприятие

• По обусловленности поведения:

детерминированные – системы, состояние которых при заданных значениях входных переменных полностью предсказуемо

Компьютер

Электрическая цепь

стохастические – системы, значение переменных состояния и выходных переменных которых не вполне определяется входными переменными

Биогеоценоз

Сельскохозяйственное предприятие

Фондовый рынок

• По сложности:

простые – системы, число переменных которых невелико, связи между ними известны, и существующие математические методы позволяют предсказать их поведение

Часы

Экономико-математическая модель предприятия

сложные – системы, в которых, несмотря на изученность всех связей, их многочисленность делает недостижимым полное знание о свойствах и поведении системы

Нейросеть

Интернет

очень сложные – системы, не все переменные которых и связи между ними поддаются изучению при современном уровне развития науки

Трудовой коллектив

Система международной торговли

Межгосударственные отношения

Биогеоценоз
