Диаграмма цветности

Рассмотрим теперь смешивание цветов с математической точки зрения как некое геометрическое построение. Цвет, опи­сываемый уравнением (35.4), можно представить вектором в трехмерном пространстве, где по трем осям отложены величины a, b и с, т. е. данному цвету соответствует точка в пространстве. Точка, соответствующая другому цвету, у которого компоненты равны а', b ' и с', расположена в другом месте.

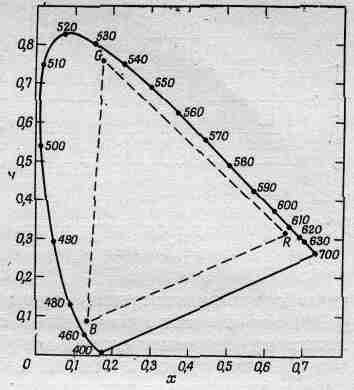

Фиг. 35.4. Стандартная диаграмма цветности.

Как мы уже знаем, сумма двух цветов есть новый цвет, который получается век­торным суммированием первых двух. Диаграмму можно упрос­тить и изобразить все на плоскости, если воспользоваться следующим наблюдением: возьмем свет определенной окраски и просто удвоим коэффициенты а, b и с, т. е. все компоненты уве­личим, а соотношение между ними оставим неизменным; тогда получится свет той же самой окраски, но более яркий. Поэ­тому можно привести любой свет к одной и той же интенсив­ности и затем спроектировать все построение в трехмерном пространстве на плоскость, как это сделано на фиг. 35.4.

Отсюда следует, что любой цвет, полученный смешением двух заданных цветов, изображается точкой, лежащей на ли­нии, которая соединяет оба выбранных цвета. Например, смесь, составленная из равных частей обоих цветов, лежит на середине соединяющего их отрезка; смесь из ¹/₄ одного цвета и ³/₄ другого лежит на расстоянии ¹ / ₄ длины отрезка и т. д.

Если в качестве основных цветов выбрать красный, зеленый и синий, то все цвета, получаемые из них с положительными ко­эффициентами, лежат внутри треугольника, изображенного на рисунке пунктиром. По существу, треугольник содержит почти все цвета, которые мы видим, поскольку вообще все цвета, доступные нашему зрению, заключены внутри кривой доволь­но странной формы, немного выступающей за треугольник. Откуда взялась эта кривая? Кто-то когда-то весьма тщательно составил смеси всех видимых цветов из трех выбранных. Но мы не будем проверять все цвета; достаточно исследовать лишь чистые спектральные тона, линии спектра.

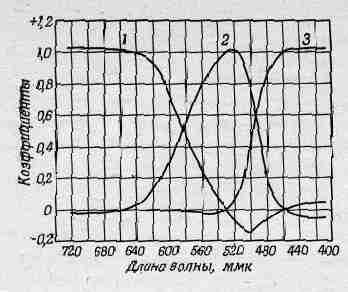

Фиг. 35.5. Цветовые коэффици­енты чистых спектральных тонов для некоторого выбора основных цветов. 1 — красный; 2 — зеленый; 3 — синий.

Любой цвет можно рассматривать как сумму чистых спектральных тонов с различ­ными, но положительными коэффициентами (чистых с физи­ческой точки зрения). Любой цвет состоит из некоторых ко­личеств красного, желтого, синего и т. д. по всем цветам спект­ра. Зная, как составлены спектральные тона из трех основных цветов, можно вычислить необходимую пропорцию основных цветов и для какого угодно цвета. Поэтому, определив цве­товые коэффициенты всех спектральных тонов по отношению к трем основным цветам, легко составить полную таблицу сме­шения цветов.

В качестве примера на фиг. 35.5 приведены опытные данные по смешению трех цветов. Кривые показывают количество каждого из трех основных цветов (красного, зеленого, синего), образующих при смешении любой из цветов спектра. Красный цвет расположен на левом конце спектра, следом идет желтый цвет и т. д. до синего цвета, расположенного на правом краю. Заметьте, что в некоторых случаях необходимо брать отрица­тельные коэффициенты. Именно из таких данных и были опре­делены положения точек для всех цветов на диаграмме, причем координаты х и у связаны с относительными количествами основных цветов, использованных для получения различ­ных цветов. Отсюда же была найдена и граничная кривая диаграммы. Она представляет собой геометрическое место всех чистых спектральных тонов. Но каждый цвет может быть по­лучен смешением спектральных тонов, поэтому любой цвет на линии, соединяющей две произвольные точки кривой, сущест­вует в природе. На диаграмме прямая соединяет крайний фио­летовый и далекий красный концы спектра. На ней располо­жены пурпурные цвета. Внутри кривой находятся те цвета, которые могут быть получены с помощью света, а цвета вне кривой вообще не могут быть созданы светом, и никто их ни­когда не видел (разве только во сне!).
