Формула полезной модели

Устройство для безразборной очистки дизелей от смолисто-коксовых отложений, содержащее подкачивающий насос, бак с промывочной жидкостью, насос высокого давления, трубопроводы высокого и низкого давления, снабженно приводным электродвигателем, соединенным через муфту с насосом высокого давления, последний, в свою очередь, через муфту и трубопровод низкого давления, в котором установлен манометр низкого давления, соединен с подкачивающим насосом, кроме этого в трубопроводе низкого давления, соединяющем бак с промывочной жидкостью и подкачивающий насос, установлены последовательно запорный вентиль и фильтр тонкой очистки, на валу приводного электродвигателя установлен механизм поворота вала, а на трубопроводе высокого давления установлен манометр высокого давления, насос высокого давления снабжен механизмом изменения объема цикловой подачи промывочной жидкости в цилиндр дизеля, отличающееся тем, что в устройство дополнительно установлены блок регистрации данных, программатор, блок управления, блок индикации, газожидкостной диспергатор, запорный вентиль, два расходомера, два датчика давления, компрессор, который установлен на трубопроводе низкого давления, его вход через воздушный фильтр сообщен с атмосферой, а выход через запорный вентиль и второй расходомер соединен с первым входом газожидкостного диспергатора, а второй его вход соединен с выходом топливоподкачивающего насоса, а выход дисергатора соединен с топливным насосом высокого давления, а на трубопроводе низкого давления после фильтра тонкой очистки установлен первый расходомер промывочной жидкости, первый датчик давления установлен на линии низкого давления, второй – на линии высокого давления, ричем выходы всех расходомеров и дачиков давления соединены последовательно с блоком регистрации и индикации, а также с рограмматором и блоком уравления, выход которого соединен со всеми заорными вентилями.

Устройство для безразборной очистки

дизелей от смолисто-коксовых отложений

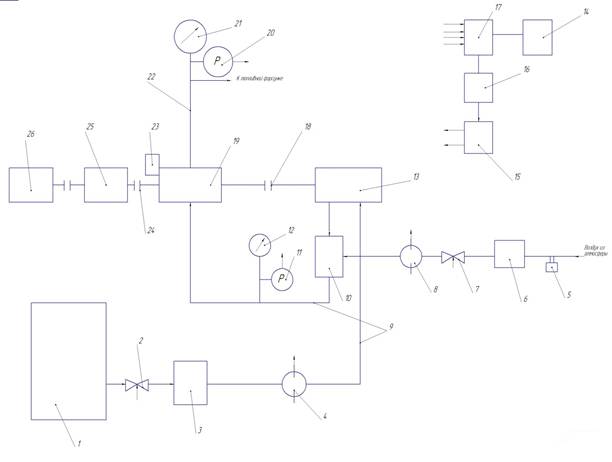

Фиг. 1

Заключение

В данной расчетно-графической работе был проведен патентный поиск, выбраны аналог и прототипы. Произведен анализ недостатков существующих изобретений, после чего была проведена разработка возможных технических решений. Также были оформлены описание изобретения, формула изобретения, начерчен чертеж изобретения.
