Примесная проводимость

Электрические и оптические свойства примесных полупроводников зависят от природных или искусственно введенных примесей. Разумеется, для эффективного управления свойствами материала необходим строгий контроль количества примеси в составе вещества, такое контролируемое введение примеси называется легированием. Создание заданной концентрации примеси – довольно сложная, но выполнимая задача. Следует понимать, что в составе некоторых веществ неизбежно присутствует какое-то количество природной примеси. В таких случаях ее влияние на оптические и электрические свойства материала необходимо изучать и впоследствии учитывать.

Рассмотрим механизм примесной проводимости на примере классических полупроводников Ge, и Si. Оба элемента являются четырехвалентными, а атомы в кристалле связаны ковалентными силами. Это означает, что каждый атом в решетке окружен четырьмя такими же атомами и связан с ними, имея общую пару электронов.

Рис. 12.3. Сведенное в плоскость изображение кристаллической решетки

идеального 4-валентного кристалла

Если кристалл идеальный, то все связи вокруг атома являются насыщенными – не имеющими свободных мест, а свободных электронов в пространстве между атомами нет (рис. 12.3).

Предположим, что в кристалл вместо одного из основных атомов попал атом, валентность которого на единицу больше (атом фосфора P в кристалле Ge). 4 из 5 электронов фосфора распределятся между соседними атомами германия, а пятый электрон будет держаться рядом за счет довольно слабой связи (рис. 12.4).

Рис. 12.4. Сведенное в плоскость изображение кристаллической решетки

Ge с 5-валентной примесью фосфора

Эту связь легко нарушить нагреванием кристалла или при его освещении. Оторванный электрон будет свободным и при подаче разности потенциалов сможет двигаться в соответствующую сторону. Примесь, которая добавляет в кристалл свободные электроны, называется донорной.

На энергетической схеме донорной примеси будет соответствовать уровень, расположенный на некотором расстоянии от дна зоны проводимости. Расстояние между уровнем примеси и зоной проводимости пропорционально энергии E_примес, которая необходима для отрыва примесного электрона от материнского атома, т.е. для перевода электрона в свободное состояние (рис. 12.6 а). Факт отрыва электрон от своего атома и перехода его в свободное состояние означает переход электрона в зону проводимости. Донорный уровень, освободившийся при этом, впоследствии может на какое-то время захватить любой свободный электрон – то есть оборванная связь фосфора может служить кратковременным хранилищем электронов.

Итак, в результате получаем электрон проводимости, и в отличие от собственной проводимости (см. выше), свободная дырка не образуется. В регистрируемый ток в этом случае вклад будут вносить преимущественно электроны, которые являются в таком полупроводнике основными носителями заряда, а дырки – неосновными. Тип проводимости в таком кристалле называется электронным или n -типа, и сам кристалл получает статус кристалла с электронной проводимостью или кристалл n -типа.

Если же в четырехвалентный кристалл ввести трехвалентную примесь, то одна из четырех связей атома, расположенного рядом с примесью, будет ненасыщенной из-за отсутствия 4-го электрона (рис. 12.5). Такое вакантное место (дырка) легко захватывает электрон из соседнего узла – это соответствует переходу дырки в свободное состояние.

Рис. 12.5. Сведенное в плоскость изображение кристаллической решетки

Si с 3-валентной примесью бора

При подаче на кристалл разности потенциалов дырка перемещается так же как электрон проводимости, только в противоположную сторону. Таким образом, кристалл с примесью указанного типа будет иметь дырочный тип проводимости или называться кристаллом p -типа. На энергетической схеме появление примеси, которая в данном случае называется акцепторной, отразится возникновением уровня в запрещенной зоне вблизи потолка валентной зоны выше на E_примес. На этот уровень будет захватываться электрон с занятого уровня в валентной зоне, в которой при этом будет оставаться свободная дырка (рис. 12.6 б).

Рис. 12.6. Примесная проводимость: а) электронная, б) дырочная

Очевидно, что в кристаллах с p-типом проводимости свободными являются только дырки, свободных электронов не появляется без дополнительно сообщенной энергии. Дырки являются основными носителями заряда, а электроны – неосновными. Следовательно, ток будет представлять собой упорядоченное движение преимущественно дырок (направление их движения совпадает с направлением тока).

Специфика донорной и акцепторной примесей такова, что их уровни на энергетической схеме могут располагаться относительно зон только определенным образом: донорные примеси дают уровни в верхней части запрещенной зоны, акцепторные – в нижней. Появление примеси в составе кристалла приводит к изменению положения уровня Ферми (см. выше).

В частности для кристалла с донорной примесью уровень E_F поднимается вверх, для кристалла с акцепторной примесью – сдвигается вниз (рис. 12.6). Уровень Ферми является важной характеристикой полупроводника, в частности без использования этого понятия не обходится теория p-n переходов.

Добавим, что при получении кристалла с примесной проводимостью в качестве вводимой примеси можно использовать атомы и других валентностей. Тогда разница валентностей показывает, сколько свободных носителей заряда (электронов или дырок) вносит в кристалл каждый атом примеси.

Для получения высоких показателей электропроводности материала необходимо наличие в образце высокой концентрации носителей заряда (количества носителей заряда на единицу объема кристалла). Этого добиваются путем контролируемого введения примеси требуемого типа. Современные технологии позволяют учитывать количество введенных атомов буквально поштучно. Измерить концентрацию носителей заряда, а также определить их тип (электрон или дырка) можно с помощью эффекта Холла (см. курс электромагнетизма).

В общем случае проводимость полупроводникового материала складывается из собственной и примесной проводимости:

(12.6)

Примесная проводимость имеет также, как и собственная, экспоненциальную зависимость от температуры.

(12.7)

При низких сравнительно температурах основную роль играет примесная проводимость (рис.12.7 участок I). По наклону прямой зависимости проводимости от температуры в полулогарифмических координатах можно определить энергию активации примеси E_примес, т.к. tgα_прим пропорционален глубине залегания уровня примеси в запрещенной зоне.

При повышении температуры, когда все атомы примеси уже задействованы, в некотором интервале температур проводимость остается постоянной (рис.12.7 участок II).

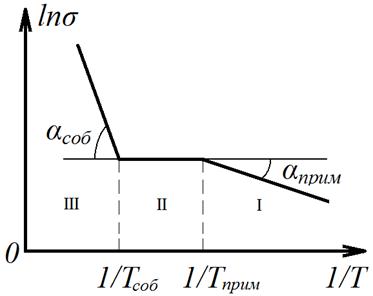

Рис. 12.7. Зависимость электропроводности полупроводника от температуры

Начиная с температуры активации собственной проводимости, опять наблюдается снижение сопротивления материала (рис.12.7 участок III). Тангенс угла наклона соответствующего участка tgα_соб пропорционален энергии активации собственной проводимости полупроводника, т.е. ширине его запрещенной зоны.
