Установки для исследования вакуумного и газонаполненного фотоэлементов

В данной лабораторной работе предлагается исследовать вольт-амперные и световые характеристики промышленных фотоэлементов с внешним фотоэффектом типа СПВ (вакуумный) и ЦГ- 4 (газонаполненный) и определить их интегральную чувствительность. Для исследования фотоэлементов используется два варианта установок, электрические схемы которых приведены на рисунке 1.7.

№ 1 № 2

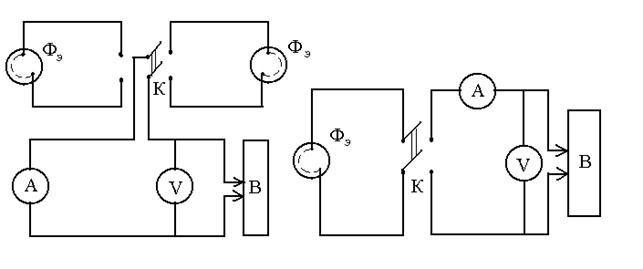

Рисунок 1.7. Схемы для исследования фотоэффектов

Ф_э = фотоэлемент; А – микроамперметр; V – вольтметр;

К – переключатель; В – выпрямитель.

Напряжение на фотоэлементе регулируется с помощью выходного потенциометра выпрямителя. Фотоэлементы и источники света закрыты защитным кожухом. Электрическая схема на установке №1 собрана, она позволяет включить в измерительную цепь поочередно вакуумный и газонаполненный фотоэлементы. На установке №2 возможна замена вакуумного фотоэлемента газонаполненным, электрическую схему установки перед изменением необходимо собрать.

Световой поток определяется по формуле: , Е – освещенность, она измеряется люксметром или определяется по закону обратных квадратов, если источник является точечным с равномерным распределением силы света:

, (1.12)

где I_св – сила света источника, l – расстояние от фотоэлемента до источника света. Площадь фотокатода S указана на установке.
