Опис установки. Дослідна установка складається з двох частин

Дослідна установка складається з двох частин. Одна служить для розжарення досліджуваного тіла, а друга – для вимірювання його температури. Схема першої частини зображено на рис. 3.

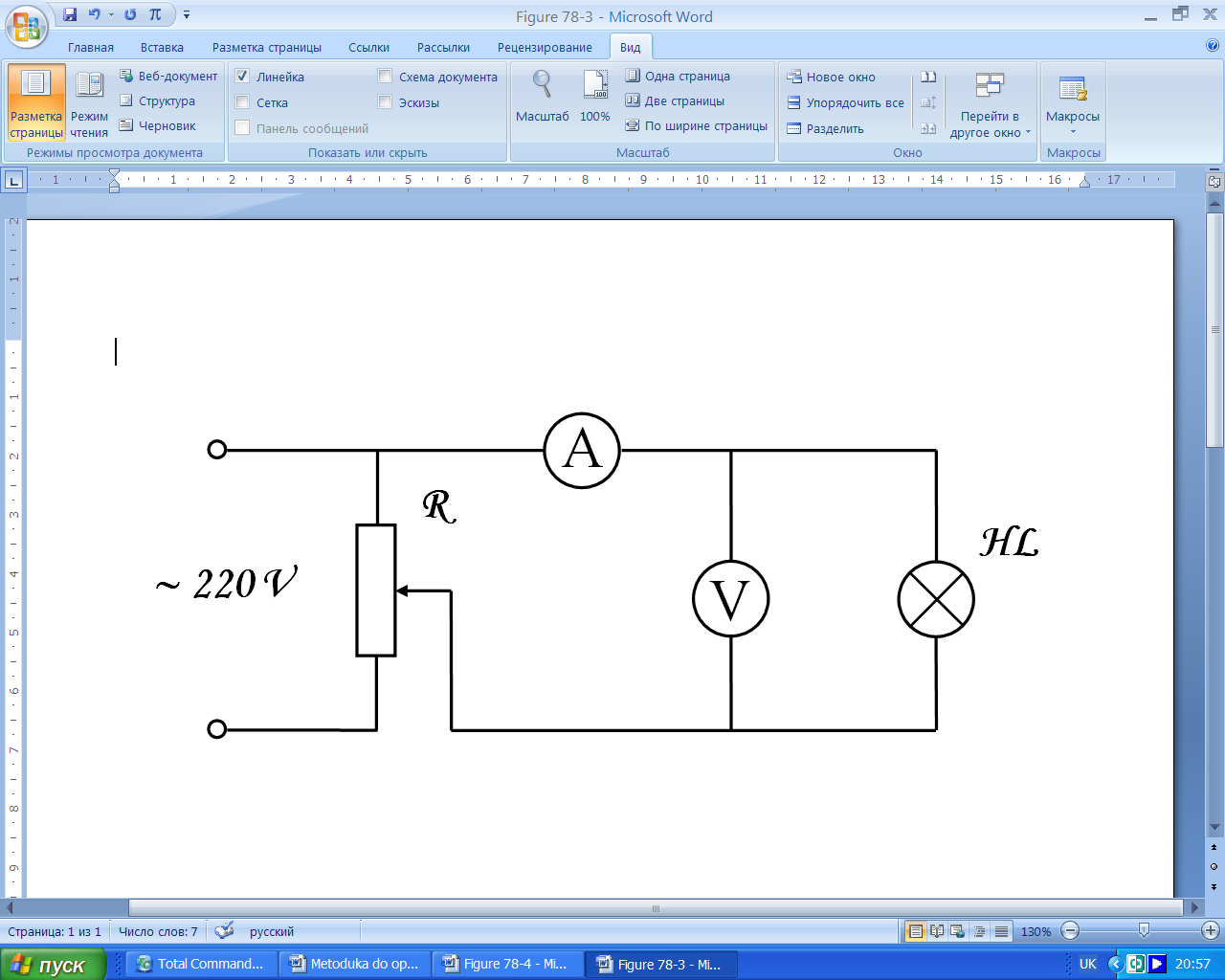

Рисунок 3 – Схема розжарення досліджуваного тіла.

Нікелеву пластинку підключають до вторинної обмотки трансформатора і вона нагрівається до певної температури, яку вимірюємо за допомогою оптичного пірометра (рис. 4.).

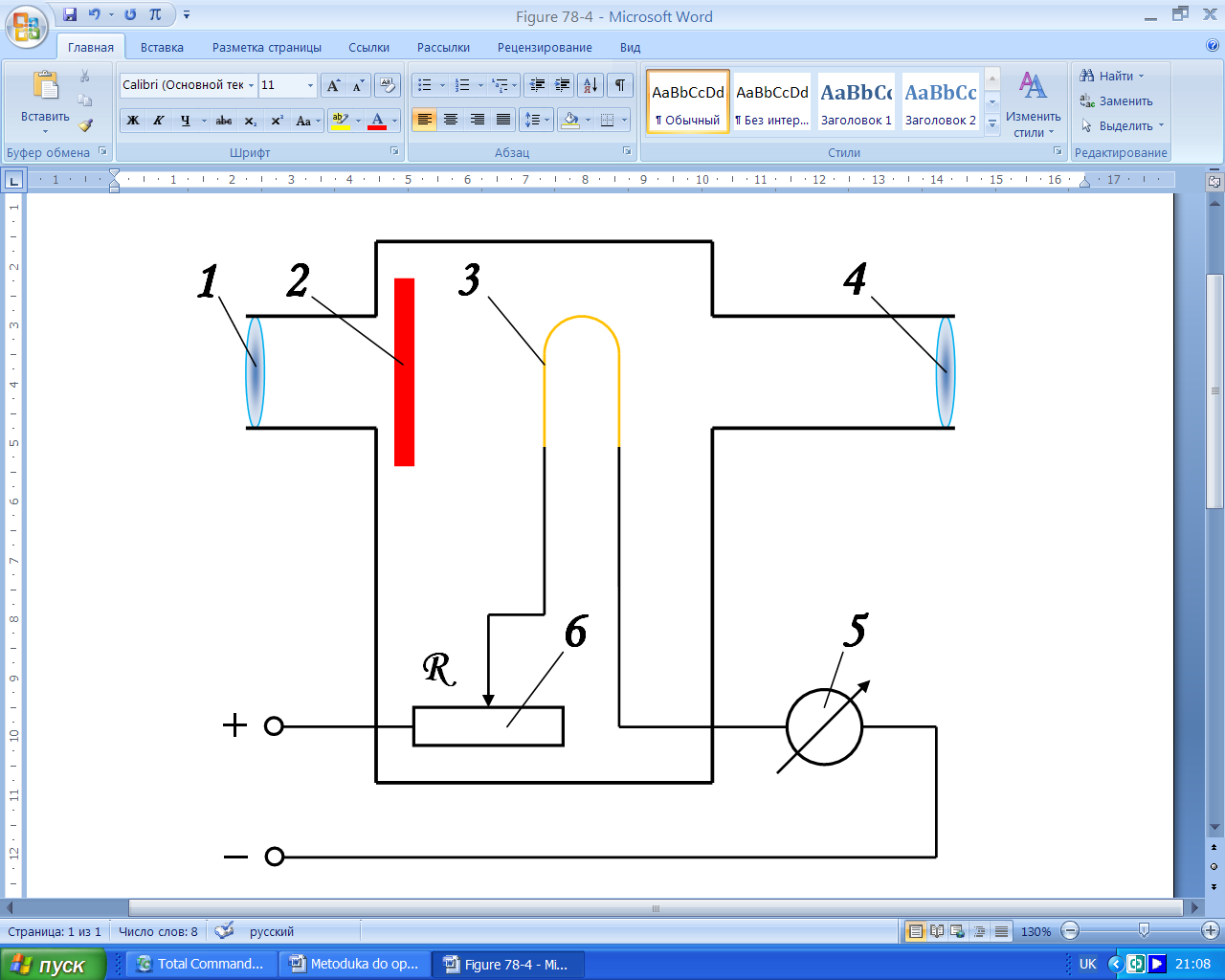

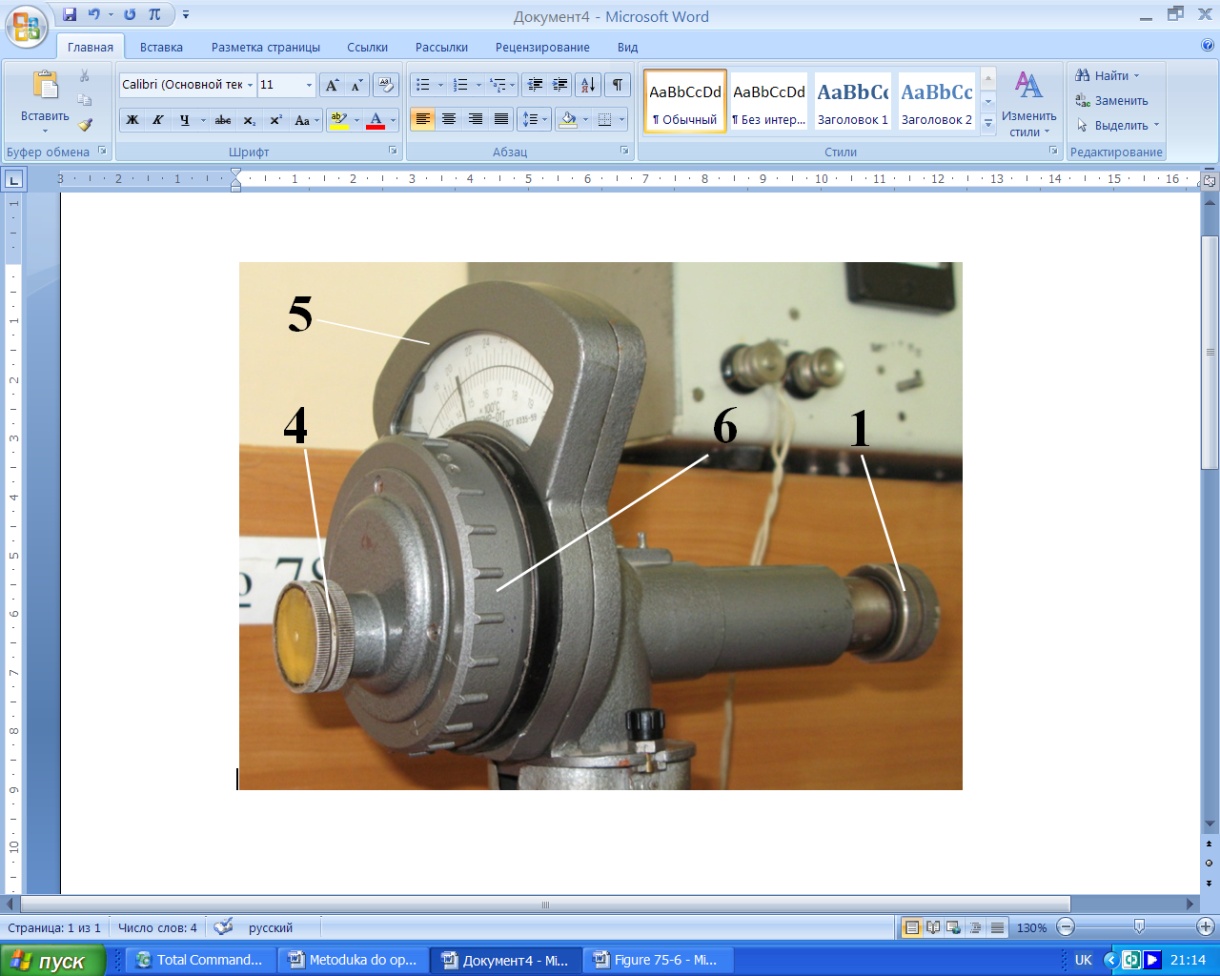

Рисунок 4 – Схема та зовнішній вигляд оптичного пірометра.

Визначення температури розжареної пластинки зводиться до порівняння її кольору з кольором проградуйованого еталону – нитки розжарення лампочки у пірометрі. Для цього за допомогою лінзи необхідно одержати зображення розжареної поверхні пластини у площині нитки розжарення лампочки. Лінза використовується для збільшення зображення пластинки і нитки розжарення. За допомогою потенціометра змінюють силу струму через лампочку, тим самим змінюючи її яскравість, і добиваються того, щоб верхня частина нитки розжарення зникла на фоні досліджуваного об’єкта. Температуру визначають за допомогою гальванометра , шкала якого проградуйована у градусах Цельсія. У межах вимірювань температур до не користуються фільтрами , від до використовується червоний світлофільтр на окулярі і відлік температури здійснюють по нижній шкалі пірометра, а вище – послаблюючий димчастий світлофільтр і відлік здійснюють по верхній шкалі.

Тобто випромінювання досліджуваного тіла попадає в об’єктив , через фільтр проходить крізь лампу розжарення, окуляр і фіксується візуально нашим оком. Вважається що температура нитки розжарювання і пластинки однакові, якщо контур нитки зникає на фоні пластинки. Адже таке зникнення контуру нитки пірометра на фоні розжареної пластинки можливе тільки тоді, коли яскравості і нитки і пластинки однакові.
