Интегральные счетчики

Интегральный двоичный асинхронный счетчик К155И.Е5 (рис.4.11) состоит из счетчика на 2 (триггер T1) и счетчика на 8 (триггеры Т2-Т4), соединение которых исходно отсутствует. Установка "0" производится, когда на входах R1 и R2 одновременно "1". Во время работы хотя бы на одном из входов должен быть "0". Для получения 4-х разрядного счетчика внешней перемычкой соединяют выход Q0 со входом C2.

Десятичные счетчики строят обычно на основе четырехразрядных двоичных счетчиков. Для того чтобы уменьшить К_сч четырехразряд­ного счетчика с 16 до 10, вводят дополнительные логические связи. При этом в зависимости от вида логической связи одним и тем же десятичным числам в разных счетчиках могут соответствовать различные двоичные кодовые комбинации или, иначе говоря, счетчики работают в различных двоично-десятичных кодах.

Рис. 4.11. Структура счетчика К155ИЕ5

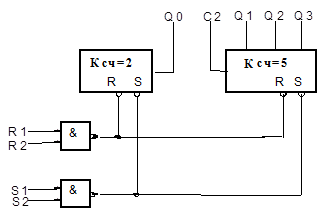

Схема на рис.4.12 соответствует десятичному счетчику К 155 ИЕ 2, работающему в коде 8-4-2-1. Счетчик состоит из счетчика на 2 (триггер TI) и счетчика на 5 (триггеры Т2-Т4), соединение которых исходно отсутствует. Для образования десятичного счетчика выводы Q0 и C2 соединяются между собой. Счетчик имеет входы нетактируемой установки в "0" (0000) и в "9" (1001) - выводы R1,R2 и S1,S2. Во время счета хотя 6ы на одной из каждой пары входов должен быть "0".

Рис. 4.12. Структура счетчика К155ИЕ2

Условные обозначения асинхронных счетчиков К155ИЕ 5, К155ИЕ 2 и синхронных счетчиков К155ИЕ 7 и К155ИЕ 6 показаны на рис.4.13

Рис.4.13. Условные обозначения счетчиков.

К155ИЕ7. интегральный реверсивный двоичный синхронный счетчик имеет два счетных входа: вход суммирования +1 и вход вычитания –1.

Если все триггеры находятся в состоянии "1", то при приходе импульса на вход суммирования (+1) формируется сигнал "переноса" ((15). Импульс на входе (-1), если все триггеры находятся в состоянии "0", формирует сигнал "заема" (0). Эти сигналы используются для увеличения разрядности счетчиков.

К155ИЕ6 –синхронный реверсивный десятичный счетчик, работающий в коде 8-4-2-1. Кроме двоичных реверсивных межтриггерных связей, в счетчике KI55 ИЕ б существуют дополнительные логические цепи, обеспечивающие недвоичный переход от кода 1001 к коду 0000 при суммировании и обратный переход при вычитании.

Сброс счетчиков KI55 ИЕ 6 и К155 ИЕ 7 производится сигналом "1", подаваемом на вход R Во время счета на этом выводе должен быть "0".

В обоих счетчиках триггеры имеют входы предварительной установки D, тактируемые потенциалом. В режиме счета сигнал на входе С (вывод 11) равен "1", цепи предустановки отключены. Если на входе С "0", то триггеры устанавливаются в состояния, соответствующие сигналам, поданным на входы D0, D1, D2, D3. Естественно, что сигнал переноса в счетчике К 155 ИЕ 6 возникает на выходе (9) при состоянии счетчика 1001 и поступлении следующего счетного импульса.
