Асинхронные счетчики

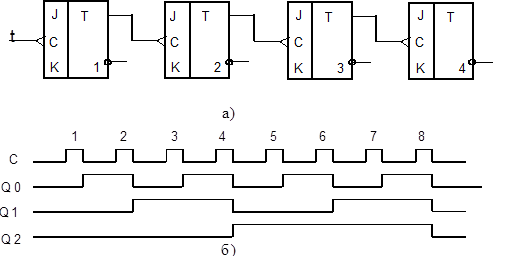

На рис. 4.9, а изображен простейший способ включения триггеров, реализующий последовательный суммирующий счетчик. Показан трехразрядный счетчик с коэффициентом пересчета Ксч = 2³ = 8, Следовательно, после подачи на вход восьми импульсов счетчик возвратится к исходному состоянию. Будем говорить, что подача на вход счетчика числа импульсов, превышающего Ксч -1 (в данном примере 7), вызывает переполнение счетчика.

Последовательный характер работы является причиной двух недостатков последовательного счетчика: меньшая скорость счета по сравнению с параллельными счетчиками и возможность появления ложных сигналов на выходе схемы.

Допустимая скорость счета в счетчиках обоих типов определяется максимальной скоростью переключения одного триггера.

Определяя максимальную скорость счета последовательного счетчика, следует учитывать наиболее неблагоприятный случай изменения состояния всех m триггеров. Суммарную продолжительность переходного процесса можно определить как сумму времен запаздывания отдельных элементов, соединяющих триггеры, и времен срабатывания всех триггеров. Найденное таким образом максимальное время перехода счетчика из одного состояния и другое следует считать предельным. Обычно реальное время перехода меньше предельного, так как в ряду последовательно включенных триггеров данный триггер начинает переход из одного состояния в другое еще до окончания переходного процесса в возбуждающем его элементе.

Последовательный характер переходов триггеров счетчика является источником ложных сигналов на его выходах. Например, в счетчике, ведущем счет в четырехразрядном двоичном коде с «весами» 8-4-2-1, при переходе от числа 0111 к числу 1000 на выходе появится следующая последовательность сигналов:

0111 ->0110 ->0100 ->0000 ->1000.

Это означает, что при переходе из состояния 7 в состояние 8 на выходах счетчика на короткое время появятся состояния 6; 4; 0. Эти дополнительные состояния могут вызвать неправильную работу других устройств.
