Представление информации физическими сигналами

Логические функции и логические элементы.

Основные понятия

Все цифровые вычислительные устройства построены на элементах, которые выполняют те или иные логические операции.

Для формального описания логической стороны процессов в цифровых устройствах используется алгебра логики (АЛ).

АЛ имеет дело с логическими переменными, которые могут принимать только два значения (ИСТИНА и ЛОЖЬ, TRUE и FALSE, ДА и НЕТ, 1 и 0). Наиболее распространено последнее обозначение. При этом 1 и 0 нельзя трактовать как числа, над ними нельзя производить арифметические действия.

Логические переменные хорошо описывают состояния таких объектов, как реле, тумблеры, кнопки., т.е. объектов, которые могут находиться в двух четко различимых состояниях: включено - выключено. К таким объектам относятся и полупроводниковые логические элементы, на выходе которых может быть лишь один из двух четко различимых уровней напряжения. Чаще более высокий, или просто ВЫСОКИЙ (HIGH) уровень принимается за логическую единицу, а более низкий, или просто НИЗКИЙ (LOW),- за логический нуль.

Представление информации физическими сигналами.

Как уже говорилось, физическими аналогами логических переменных "0" и "1" служат сигналы, способные принимать два хорошо различимых состояния, например, потенциал низкого и высокого уровней, разомкнутое и замкнутое состояние контакта реле и т.п.

В схемах цифровых устройств (ЦУ) переменные и соответствующие им сигналы изменяются не непрерывно, а лишь в дискретные моменты, обозначаемые целыми неотрицательными числами: 0,1,2,.. i… Временной интервал между двумя соседними моментами дискретного времени называется тактом. Обычно ЦУ содержат специальный блок, вырабатывающий синхронизирующие сигналы, отмечающие моменты дискретного времени (границы тактов).

В современных ЦУ применяется потенциальный способ представления информации. Потенциальный сигнал сохраняет постоянный уровень в течение такта, а его значение в переходные моменты не является определенным (рис. 1.1)

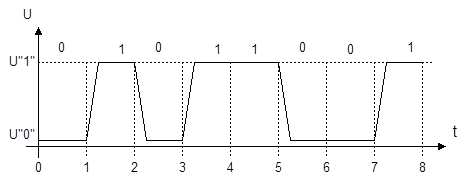

Рис. 1.1. Представление цифровой информации сигналами потенциального типа (последовательный код).

Слово информации может быть представлено последовательным или параллельным кодом.

При последовательном коде каждый временной такт предназначен для отображения одного разряда кода слова (рис. 1.1). В этом случае все разряды слова фиксируются по очереди одним и тем же элементом и проходят через одну линию передачи информации.

При параллельном коде все разряды двоичного слова представляются в одном временном такте, фиксируются отдельными элементами и проходят через отдельные линии, каждая из которых служит для представления и передачи только одного разряда слова. Код слова развертывается не во времени, а в пространстве, т.к. значения всех разрядов слова передаются по нескольким линиям одновременно (рис. 1.2).

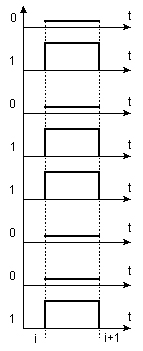

Рис. 1.2. Представление информации параллельным кодом.
