Гибка имеет следующие разновидности

Гибка под углом — производится на ребре наковальни с предварительным нагревом только участка гибки. Нагре­тую заготовку устанавливают так, чтобы будущее ребро сгиба на заготовке совпадало с передним ребром нако­вальни, и прижимают сверху кувалдой. Ручником ударяют не по концу заготовки, а ближе к ребру наковальни.

Если необходимо заготовку согнуть без радиуса сгиба (под углом 90°), используют вилку. С помощью вилки заготовку подготавливают под гибку (см. рис. 75, г), после этого на ребре наковальни с помощью ручника и гла­дилки выправляют угол.

Гибка под углом 90° без радиуса скругления (в тисках). Нагретую заготовку сгибают на ребре наковальни, зажимают в тиски и ударяют в торец металла. В зоне загиба про­исходит осадка металла (утолщение), запас которого необ­ходим для выправления угла.

Если длинную полосу или пруток необходимо согнуть несколько раз (причем места сгибов расположены близко друг к другу), гибку производят на шпераках с рогом подходящей формы.

Если необходимо гнуть заготовки под любым углом, то применяют нижник, который изготовляют в процессе работы. Нагретую заготовку кладут на нижник, сверху перпендикулярно ей — пластину, равную по ширине детали, которую нужно обогнуть, и сильным ударом кувалды продавливают (изгибают) в нижник.

За неимением нижника можно воспользоваться вилкой, которую также можно согнуть во время работы над из­делием.

Иногда после изгибания в вилке поковку выправляют с помощью гладилки или на квадратном роге наковальни.

Гибка по дуге — операция, которая производится на роге наковальни или соответствующих по дуге шпераках. Слож­ные профили гнут на оправках, шаблонах и гибочной плите.

74. Пробивка отверстий: а — бородком; б — зубилом

Гибку по шаблону делают тогда, когда в изделии один и тот же элемент повторяется много раз. Из доста­точно толстого полосового металла выгибают шаблон будущего элемента. Его закрепляют одним концом в тиски или он может быть смонтирован на подкладку и нагретой заготовкой огибают. Особенность заключается в том, что при изготовлении шаблона нужно быть внима­тельным и изготовлять его с большой тщательностью, потому что будущие элементы изделия будут копировать шаблон.

Гибка на конусе. При изготовлении декоративного элемента — конусной спирали — применяется инструмент — конус, который представляет собой коническую оправку, сечение которой и обусловливает внутреннее сечение буду­щей спирали.

Нагретый прут металла закрепляют вместе с оправкой в тиски и огибают до вершины оправки. Витки нужно класть один к одному. Окончание прутка, которое служит вершиной спирали, претерпевает различные изменения. Если сечение прутка достаточно тонкое, то работу проводят в холодном состоянии. В этом случае железо отпускают.

Гибку без конуса применяют при изготовлении спирали, которую можно гнуть без оправки — как бы саму на себя.

Конец прутка загибают на угол 90°. В нагретом состоя­нии закрепляют в тисках и огибают на себя.

При достаточном количестве витков спираль нагрева­ют и за конец, который является вершиной будущей конусной спирали, вытягивают.

При изготовлении различного рода декоративных эле­ментов нужно быть особенно внимательным при их за­вершении: от качества исполнения их зависит не только данный элемент, но и все изделие в целом. На рис. 75, а — д показаны приемы гибки и некоторые элементы завершений.

Закручивание. Сущность этой операции заключается в том, что одну часть поковки поворачивают по отно­шению к другой вокруг общей оси.

Различаются два варианта.

1 Часть заготовки поворачивается на угол до 180°

Например, отдельные элементы декоративных изделий (листья, цветы) изгибают (поворачивают) для большей пластической выразительности.

Закручивание на 180° производится на шпераке на роге наковальни с помощью ручника; более мелкие элементы — круглогубцами.

2. Скручивание осуществляется многократно на угол 360°. Этот прием использован при изготовлении кованых решеток оконных проемов. На рисунке показана решетка палат Меньшиковых в Пскове (рис. 76).

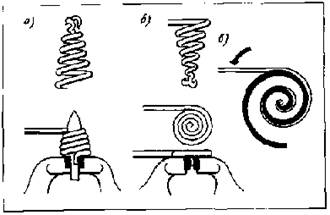

75. Приемы гибки: а — на конусе; б — в тис­ках; в — по шаблону; г — с помощью вилки; д — на нижнике

Скручивание тонких заготовок производят два кузнеца. Захватив заготовку клещами, они вращают ее в двух противоположных направлениях одновременно. Скручивание более толстых поковок производят посредством воротка, при этом другой конец заготовки зажимают в тиски. Широкие полосы удобно захватывать с помощью вилки. Наиболее красивые декоративные элементы, богатые свето­тенью, получают из двух круглых прутков, туго свитых между собой. При скручивании и свивании заготовка должна быть нагрета до ярко-красного каления; при более низкой температуре скручивание требует больших усилий, а в металле могут возникнуть трещины.

Отделка (выглаживание). К этой операции приступают после того, как основная форма изделия уже откована. Цель операции: придать законченный вид поковке. После молотка всегда остаются следы — волнистость. Кроме того, изделие из-под молотка (особенно со следами кувалды) имеет неряшливый и незаконченный вид. Выглаживание и окончательная отделка заключаются в выравнивании поверхности с помощью гладилок различных форм. Выгла­живание ведут при темно-красном нагреве заготовки, пере­мещая гладилку по поверхности изделия и ударяя по ней кувалдой.

Иногда выглаживают только отдельные участки рель­ефа. Например, только его наиболее выступающие части, а углубление составляют «из-под молотка». Это придает своеобразную живописность изделию.

Операция выглаживания играет большую роль в худо­жественной ковке, она придает изделию законченный вид.

Насекание рисунка. Эта операция, как и предыдущие, относится к отделочным, заключительным видам ковки.

С помощью зубила в холодном или горячем состоянии можно воспроизвести на поверхности изделия различные штрихи, насечки или более сложные узоры, включая изобра­зительные элементы и шрифтовые надписи. Насекание производят на поверхностях, более или менее плоских и хорошо видных на готовом изделии.

Набивка рельефа и фактуры. Эта операция также отно­сится к отделке готового изделия и выполняется с целью обогащения его фактуры путем создания дополнительных рельефных выступов или канавок и углублений, например жилок на листьях и лепестках, канелюр на колоннах и т. п. Работу выполняют специальными подбойками или пуан­сонами.
