Вспомогательные инструменты

Количество и разнообразие вспомогательных инструмен­тов очень велико. Их можно разделить на две группы:

1) инструменты, с помощью которых видоизменяется заготовка (рубка, скручивание и т. д.), крепящиеся к дере­вянной ручке и имеющие свои подобия, называемые нижниками; их вставляют в квадратные отверстия нако­вальни;

2) удерживающие инструменты — это разные формы горновых клещей.

К первой группе вспомогательных инструментов отно­сятся (рис. 67):

I — зубило кузнечное (секач) — применяется для рубки металла в холодном и горячем состоянии; по форме зубила разделяются на прямые, полукруглые, фасонные и односторонние. Зубила для рубки по холодному металлу затачиваются под углом 45°, для рубки по горячему — под углом 60°;

2 — бородок, так же как и зубило, крепится к дере­вянной ручке и имеет круглую или квадратную форму. Он служит для пробивания отверстий в горячем состоянии;

3 — нижник с упором, применяется с верхником;

4 — подбойки применяются для ускорения протяжки металла, выделки в поковке желобков, углублений и т. п. Применяется как с нижником, так и без него; рабочая часть имеет разный радиус кривизны. Для перехвата поковки, когда нужно от большего сечения перейти к меньшему, по всему периметру толщины заготовки при­меняются односторонние подбойки с вырезом разного размера, в этом случае применяют нижники;

5 — обжимки применяются для придания поковке цилинд­рической граненой или фасонной формы. Верхник обжимки крепится на деревянной ручке, нижник вставляется в квадратное отверстие наковальни. Формы обжимки могут быть самые разнообразные;

6 — гладилки служат для выглаживания поверхности изделия, по форме бывают квадратные и полукруглые;

рабочая часть гладилки должна быть хорошо отшли­фована;

7 — подсечка — нижник вставляется в квадратное отвер­стие наковальни; применяется при рубке мелких загото­вок без секача, при рубке толстых заготовок применя­ется с верхником;

8 — нижник служит для загибки спирали;

9 — нижник с упором;

10 — конус;

11 — скоба — согнутый отрезок металла круглого про­филя; применяется при гибке;

12 — вилка — применяется при гибке; вставляется в квад­ратное отверстие наковальни;

13 — гвоздильня — металлическая пластина размером 300 X 40 X 25 мм с отверстиями разной величины, которые имеют незначительный конус, т. е. в верхней части отвер­стие меньше на 2 — 4 мм; применяется для изготовления головок гвоздей, клепок болтов и т. д.

Ко второй группе (удерживающим инструментам) отно­сятся горновые клещи. На рис. 68 показано несколько разновидностей клещей.

Каждому профилю и размеру обрабатываемой заготов­ки должен соответствовать нужный профиль и размер губок клещей:

а) клещи с плоскими губками — для захвата полосового металла и квадрата;

б) клещи с вогнутыми губками — для металла круглого сечения;

в) клещи с А-образными губками — для квадратного

сечения металла.

Эти первые три разновидности клещей наиболее часто применяется при художественной ковке и поэтому их следует иметь разных размеров;

г) клещи с плоскими губками и поперечиной — служат для захвата материала различной ширины;

в) клещи для уголка;

68. Горновые клещи: а — для полосового ме­талла; б — для круглого металла; в — для квад­ратного сечения; г — с поперечиной для широ­кой полосы; б — для уголка; е — для закле­пок; ж — с подвижной губкой; е) клещи для заклепок;

ж) клещи с подвижной губкой, позволяющей захва­тывать заготовку различной толщины.

Если нет клещей требуемого размера, то нужно отковать конец заготовки так, чтоб он подошел к клещам ближай­шего размера. Можно подгонять губки клещей под заго­товку. Но при частом повторении такой подгонки клещи приходят в негодность.

В процессе работы над изделием появляется необходи­мость проверки только что выполненной операции (конт­роль, соотношение с другой, аналогичной деталью). В таких случаях применяются измерительные и контрольные инструменты, к которым относятся: двойной крон­циркуль, служащий для проверки размеров во время ковки; кузнечный наугольник, служащий для выверки правильности углов. Кроме того, используются шаблоны и калибры — гребенки, представляющие собой стальную удлиненную пластинку с вырезами по сторонам, причем каждый вырез делается несколько шире указанного на нем размера (на 1%) с учетом теплового расширения стали.

Перечислить все инструменты и приспособления, кото­рые необходимы во время работы, невозможно, потому что мастер сам изготовляет инструмент в процессе работы над каким-то изделием. Тут и проявляются умение, знания, сноровка мастера экономно и быстро выполнить эту операцию.

Изготовление инструмента. Для закрепления навыков слесарной и кузнечной обработки полезно изготовить ряд слесарных и кузнечных инструментов, которые будут необ­ходимы учащимся для их дальнейшей работы в мас­терской.

Слесарное зубило куется вручную из прутковой стали У7 или У8. Заготовку диаметром 23 мм протягивают на полосу 16 X 25 мм. Длина заготовки должна быть 500 X 800 мм для ковки без клещей. Оттягивают на переднем краю наковальни рубящую часть и выглаживают гладилкой.

Затем отрубают от заготовки изготовленную часть длиной 160 мм. Скругляют ударяемую часть. После отделки зубило закаливают.

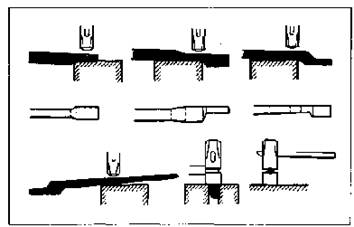

69. Последовательные операции изготовле­ния клещей

Ручник (кузнечный молоток) изготовляется свободной ковкой с незначительным припуском на механическую обработку рабочей поверхности. Ручник куют из стали У7, У8 сечения 40X40 мм. Нагретую заготовку пробивают пробойником. В отверстие вставляют оправку и на оп­равке отверстие отделывают так, чтобы оно имело неболь­шой конус. Это позволяет надежно закрепить ручку в молотке с помощью деревянных и металлических клиньев. Обработанную часть отрубают от заготовки на длину хвоста молотка. На переднем краю наковальни вытягивают хвост. Поковку выглаживают и закаливают.

Клещи (горновые) изготовляют из прутка малоуглеро­дистой стали сечением 30 X 30 мм. При изготовлении больших клещей работа производится с помощью молото­бойца (рис. 69). Сначала куют губки клещей, расплющивая пруток на необходимую толщину. Повернув заготовку на 90°, расплющивают соседний участок прутка под будущий шарнир. Затем вытягивают конец для ручки. Все эти операции следует делать с одного нагрева. При необходи­мости ручки удлиняют, наварив пруток из малоуглеродис­той стали. Затем изготовляют заклепку, пробивают отвер­стие и соединяют детали клещей.
