Усиление синфазн. сигнала диф. каскада (114-116)

Если поляр-ть вх. сигналов подав. на оба вх. один или совпад. по фазе то такие сигн.наз. синфазными.

Диф. каскад позвол. решать задачу сравн. высок. точностью 2х вх. сигналов, или реш. задачу ↑ разности этих сигналов.

При подаче на вх. один. полярности необходимо учит. появл. на Uвых1 и Uвых2 выход. синфаз. ош.. Эта ош. обусл. на обоих вх. одинак. пост. U = наим. U

U_вх1 и U_вх2.

Если U_вх1 > U_вх2, то U_вх2 м. р/м как синфаз, напр. E_синф., кот. прилож. одновр. к обоим вх. усилит.

U_вх1 - U_вх2 = e_г, м/рассм. как диф. вх. U

e_г = 0, ист. тока идеал.

Uб при налич. синф. сигнал не меняет.

U_бал=U_к1=U_к2

В случ. с реал. ист. тока налич. E_синф привод. к ↑ u м/у k и э 3го транз. ист. тока, это вызыв. некот. ↑ I_э,, тогда токи коли-в тоже ↑, а U_к1 и U_к2 немного ↓

U_б также ↓ на вел-не ΔU_бал.

Если E_синф б. им противоп. зн. (напр. – поляр.), то получ. положит +ΔU_б

Появл. на вых. ± ΔU_бал, м. расценив. как вел. синф. ош. при усилен. полез. сигнала.

Если пар-ры один, то теорет. оа диф. вых. синфаз. ош. отсут.

(в реал. Сл. Она мин.)

Кач-во диф. каскада хар-ся паралл-ом коэф-т ослаблен синфазн. Сигнала.

К_осс = 20*lg(К_синф / К_{u диф}) [дБ]

В совр. ИС К_осс нах. в диап. -60…-100 дБ

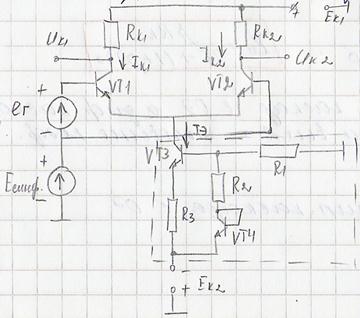

В сх. реал. Диф. каскада ист. Тока предст Т₃; Т₄ – диод; набор рез-ров, кот. обеспеч. ИРТ.

Сх. постр. т.о., что при повыш. / уменьш. температуры, кот вызыв. ↑ тепловых токов, ток ист. тока корректируется (Т₄, вкл. по сх. диода).

Смещение на базу ист-ка тока созд. 2мя ЭДС (ЭДС пад. напряжения на R₂, кот образ. от тока ист-ка e_к2).
