Описание установки. Схема установки изображена на рис

Схема установки изображена на рис. 2.

Рис. 2.

На оптической скамье 1 располагаются: источник световых волн (лампа) 2; перемещаемый вдоль скамьи держатель 3, на котором закрепляется дифракционная решетка; держатель 4, на котором закрепляется миллиметровая линейка и экран с узкой вертикальной щелью посередине. Расстояние между щелью и дифракционной решеткой изменяют, перемещая держатель 3.

В эксперименте в качестве источника света используется люминесцентная лампа. Свет от лампы проходит через щель в экране и попадает на дифракционную решетку. Дифракционную картину наблюдают без вспомогательных линз, приблизив глаз к дифракционной решетке. Фокусировка света происходит непосредственно на сетчатке глаза. Дифракционную картину (совокупность спектральных линий) наблюдаем на фоне экрана с линейкой. Совокупность спектральных линий представляет собой дифракционный спектр.

Длину световой волны определяем из формулы (2).

, (9)

где φ – угол дифракции, d – период дифракционной ре­шетки, λ – длина волны, соответствующая наблюдаемой линии.

Из рисунка 3 видно, что , следовательно,

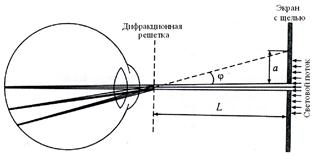

Рис. 3. Схема для наблюдения дифракционной картины

где а – расстояние от центра щели до линии в спектре, L – расстояние между экраном со щелью и решеткой.

Подставив в формулу (9) выражение для φ получим:

(10)
