Жұмыстың орындалу тәртібі

1) Үш нүктелі сыйымдылықты генератор сызбасын модельдеу үшін EWB-те құжат құр немесе (Колпитц генераторы) Gen_LC_01 файл ашыңыз (11.4-сурет). Контур элементтерінің қолданған мәліметтердің параметрлері үшін генератор параметрлерін есептеңіз. Осциллографтың тік маркерлі сызықтарын тышқан көмегімен жылжыту арқылы генерация жиілігін өлшеңіз (Expand режимінде). Генерацияның нақты мәні Analysis мәзірі арқылы анықталады, Fourier пункті. Фильтрдің модельдеуін С₀ және С₁ мәнін өзгерту арқылы қайта есептеңіз және ауытқу өзгерісінің формасын анықтаңыз (ауытқуға әсер ететін спектр). Осы конденсаторлардың сыйымдылығы үшін тұрақты жиілікті ауытқуды, яғни контурдың эквивалентті сыйымдылығын қамтамасыз ету керек С=С₀С₁/(С₀+С₁). Алынған нәтижелерді түсіндіріңіз.

2) Сыйымдылық байланысы өзгергенде генератор қозуының шектік шартын қою керек. Транзистордың ығысу режимінде генерация қозуының шартын зерттеу керек.

3) Фаза қозғалтқышты тізбекті генератор сызбасын модельдеу үшін EWB-те құжат құрыңыз немесе Gen_LC_01 файл ашыңыз (11.5-сурет). RC-тізбегінің қолданылған мәндерінің параметрлерін генератор параметрлері үшін есептеңіз. Осциллографтың тік маркерлі сызықтарын тышқан көмегімен жылжыту арқылы генерация жиілігін өлшеңіз (Expand режимінде). Генерацияның нақты мәні Analysis мәзірі арқылы анықталады, Fourier пункті. Сигнал формасының өзгеруін зерттеу, (ауытқуға әсер ететін (генерируемых колебаний) спектр), ауытқулардың жиілігі және генератор қосылу шартының кернеу көзінен және тізбектің параметрлерінің ығысуын зерттеу керек. Алынған нәтижелерді талқылау.

4) EWB-те модельдеу үшін операциялық күшейткіш Вин көпірлі генераторының сұлбасын құрыңыз немесе Gen_Wien_03 файлын ашыңыз(6-сурет). RC-тізбегі элементтерінің қолданылған мәндері үшін генератор параметрлерін есептеңіз. Осцилографтың маркерлік тік сызықтарын тышқанмен қозғалта отырып, генерация жиілігін өлшеңіз (Expand режимінде). Генерация параметрлері Analysis мәзірінде, Fourier пунктісінде дәлдігі жоғары болады. Сигнал амплитудасы мен формасының стабилитроның стабилизация кернеуіне тәуелділігін зерттеңіз. Сигнал амплитудасы мен формасының теріс кері байланыс тізбегінің параметрлерінен тәуелдігін зерттеңіз (R1-R3 резисторларының кедергісі). Алынған нәтижелерді түсіндіріңіз.

11.4-сурет – Колпитц генераторының моделі

11.5-сурет – Фазаны ығыстыратын RC тізбегі бар генератор моделі

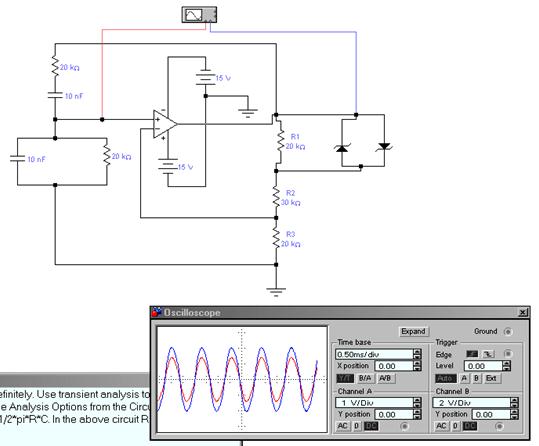

11.6-сурет – Вин көпірі бар генератор моделі
