Коренные и шатунные шейки

Проверка. Установите коленчатый вал крайними коренными шейками на две призмы (рис. 18) и проверьте индикатором:

биение коренных шеек (максимально допустимое 0,03 мм);

биение посадочных поверхностей под звездочку и подшипник ведущего вала коробки передач (максимально допустимое 0,04 мм);

смещение осей шатунных шеек от плоскости, проходящей через оси шатунных и коренных шеек (максимально допустимое ±0,35 мм);

неперпендикулярность по отношению к оси коленчатого вала торцевой поверхности фланца.

При проворачивании вала индикатор, установленный сбоку на расстоянии 34 мм (рис. 18) от оси вала, не должен показывать биения более 0,025 мм.

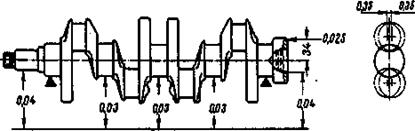

Рис. 18. Допустимые биения основных поверхностей коленчатого вала

На коренных, шатунных шейках и на щеках коленчатого вала трещины не допускаются. Если они обнаружены, замените вал.

На поверхностях коленчатого вала, сопрягаемых с рабочими кромками сальников, не допускаются царапины, забоины и риски.

Измерьте диаметры коренных и шатунных шеек. Шейки следует шлифовать если их износ больше 0,03 мм или овальность шеек более 0,03 mm, a также если на шейках есть задиры и риски.

Шлифование шеек. Коренные и шатунные шейки шлифуйте уменьшая на 0,25 мм так, чтобы получить в зависимости от степени износа, диаметры соответствующие значениям, приведенным в табл. 2, 3 и радиусы галтелей шеек, как указано на рис. 17.

Таблица 2

Диаметры шатунных шеек, мм

Таблица 3

Диаметры коренных шеек, мм

Овальность и конусность коренных и шатунных шеек после шлифования должна быть не более 0,007 мм.

Прошлифовав шейки, отполируйте их с помощью алмазной пасты или пасты ГОИ.

После шлифования и последующей доводки шеек хорошо промойте коленчатый вал для удаления остатков абразива. Каналы для смазки с удаленными заглушками несколько раз промойте бензином под давлением. На первой щеке коленчатого вала маркируйте величину уменьшения коренных и шатунных шеек (например, К 0,25; Ш 0,50).
