Съемник-выталкиватель

Как уже упоминалось ранее, поломка стеклопластиковых матриц чаще всего происходит из-за грубого обращения. Особенно частой ошибкой является применение силы и острого инструмента. Это обстоятельство необходимо принимать во внимание уже на стадии проектирования и изготовлять, например, задние углы, разделительные уровни и пр. Таким образом, чтобы отделение изготовленной детали от поверхности матрицы было бы легким.

Съемник – это деталь, значением которой часто пренебрегают. Правильно расположенный и хорошо изготовленный съемник значительно увеличивает долговечность матрицы. Ее можно изготовить различными способами. Самый простой – отверстие против точки нажима, которое на время формования закрывают липкой лентой, винтом или вытяжным штырем. Это простые и дешевые способы. Однако при изготовлении больших и тяжелых деталей у них к сожалению проявляются недостатки. Съемник не должен поднимать или вытаскивать деталь наверх, а должен пропустить воздух между деталью и матрицей, чтобы они отделились. Хороший съемник получается, когда он изготовлен в соответствии с рисунком в виде трубчатого вентиля. Он работает так, что открывается на десятые доли миллиметра, вследствие чего воздух попадает между поверхностями, отделяя деталь от матрицы.

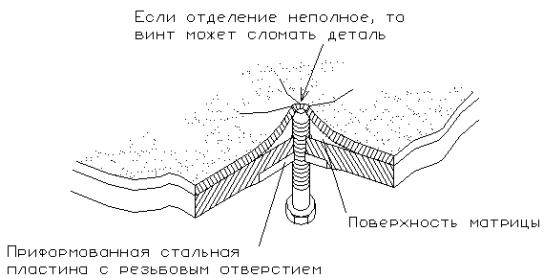

Рис. 11. Резьбовой съемник (винтовой съемник).

Рис. 12. Пневмосъемник.

Такой съемник можно использовать также в вакуумно-инжекторных матрицах, когда к трехканальному крану подключают пневморукав так, чтобы съемник-выталкиватель находился в таком же разряжении, что и внутренняя часть матрицы. Съемник необходимо устанавливать в центр матрицы, в ее самое глубокое место, не слишком близко к раю. При необходимости отделения больших или толстостенных деталей, съемник устанавливают ближе к тому краю, где отделение произойдет легче. Если деталь глубокая и у нее маленькие задние углы, то съемник устанавливают также и на края. Если съемник расположен на боковой поверхности матрицы, необходимо помнить, что доступ воздуха надо прекратить сразу после отделения, чтобы отделение происходило при закрытом съемнике, иначе деталь может поцарапаться сама или повредить съемник.

Рис. 13. Воздушный трубчатый вентиль.
