Разделяемые матрицы

Разделение матрицы необходимо осуществлять вдоль естественных линий раздела так, чтобы раздел следовал углу или аналогичному элементу. Разделяемые части необходимо снабдить вытяжными ручками для облегчения открытия матрицы.

Разделяемые матрицы, в которых линия раздела не должна просматриваться на изделии, необходимо изготавливать особенно тщательно. Обрабатывая большие матрицы, это может оказаться очень трудоемко. Во многих случаях приходится шпаклевать или шлифовать выделяющиеся линии раздела. Если большие половины матрицы перекрываются внахлест, то можно избежать шпаклевки, изготавливая т.н. формовочный край на месте раздела. Этот формовочный край можно шлифовать и полировать в дальнейшем и таким образом, можно избежать больших ошибок при стыковке частей матриц.

Рис.5 Формирование линий раздела

Разделительные крылья, замковые края не надо делать ровноповерхностными. Их недостатком является то, что закрывающая сила, которая держит части вместе, разделяется на две большие области и часто немного на сам разделительный край в котором нужна была бы значительно большая сила. Разделительные крылья нужно отформовывать так, чтобы сила сжатия была направлена непосредственно на саму разделительную линию или вблизи ее, насколько возможно.

Рис. 6. Неправильное формование разделительного крыла.

Рис. 7. Формование разделительного крыла для достижения возможной оптимальной силы запирания.

Разделяемые матрицы изготавливают таким образом. На разделительную линию устанавливают временный фланец, после чего матрицу собирают в две стадии. Временный разделительный фланец необходимо натереть воском и обработать разделительным материалом так же, как и болван. Когда будет полностью изготовлена (отформована и отверждена) оболочка первой половинки матрицы, то можно снять временный фланец (крыло). Поверхность раздела готовой половинки матрицы после этого необходимо натереть воском и обработать разделительным материалом. Обработку необходимо производить аккуратно и осторожно, чтобы не отделить от болвана готовую половинку матрицы.

Формуя второй фланец, надо дать стеклоткани завернуться через край так, чтобы фланцы приклеились друг к другу снаружи. Это делается для того, чтобы фланцы не сломались и не разошлись бы до окончания формования. Разделительные фланцы необходимо сделать достаточно жесткими, чтобы их форма несмотря на силу сжатия, сохранялась при использовании матрицы.

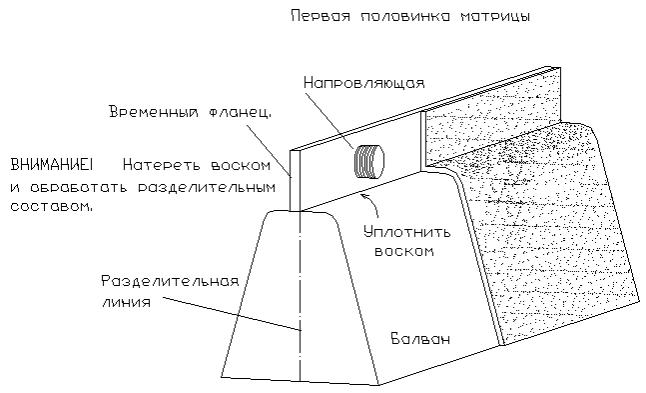

Рис. 8. Изготовление разделяемых матриц.
