Оптичні медичні прилади
|
|
1. Ендоскопом називаєтсья пристрій, який складається з:
а) освітлювальної системи;
б) спостерігаючої системи;
в) пристосування;
г) освітлювальної та спостерігаючої систем;
д) освітлювальної системи, спостерігаючої системи та пристосування.
2. Пристрій, що вводиться у внутрішні порожнини і органи людини через природні канали або хірургічним шляхом називається:
а) ендоскопом;
б) медичним ендоскопом;
в) лапароскопом;
г) технічним ендоскопом;
д) імплантатом.
3. Медичний ендоскоп, призначений для дослідження внутрішніх порожнин і органів людини шляхом огляду називається:
а) оглядовим;
б) операційним;
в) хірургічним;
г) маніпуляційним;
д) тубусним.
4. Медичний ендоскоп, призначений для взяття проби тканини з необхідної ділянки під візуальним контролем з метою подальшого гістологічного аналізу називається:
а) оглядовим;
б) хірургічним;
в) біопсійним;
г) маніпуляційним;
д) тубусним.
5. Медичний ендоскоп, призначений для проведення діагностичних, лікувальних і хірургічних маніпуляцій шляхом введення інструментів під візуальним контролем називається:
а) оглядовим;
б) біопсійним;
в) маніпуляційним;
г) хірургічним;
д) тубусним.
6. Функціональний вузол ендоскопа, що включає джерело світла і інші елементи конструкції і призначений для освітлення спостережуваного об'єкту називається:
а) спостерігаючою системою ендоскопа;
б) освітлювальною системою ендоскопа;
в) системою передачі зображення ендоскопа;
г) оглядовою системою ендоскопа
д) окуляром ендоскопа.
7. Частина ендоскопа, призначена для формування і передачі зображення об'єкту до спостерігача (у жорсткого або гнучкого виконання) називається:
а) спостерігаючою системою ендоскопа;
б) освітлювальною системою ендоскопа;
в) системою передачі зображення ендоскопа;
г) оглядовою системою ендоскопа
д) окуляром ендоскопа.
8. Гнучкі ендоскопи, в оптичній схемі яких використовуються гнучкі волоконні світлопроводи для передачі зображення називаються:
а) ендоскопом з волоконним світлопроводом;
б) тубусним ендоскопом;
в) ендоскопом з волоконною оптикою;
г) ендоскопом з лінзовою оптикою;
д) ендоскопом з комбінованою оптикою.
9. Ендоскопи, в яких освітлення спостережуваного об'єкту здійснюється світловим потоком, який передається по волоконному світлопроводу від джерела світла, встановленого поза досліджуваною областю називаються:
а) ендоскопами з волоконною оптикою;
б) тубусними ендоскопами;
в) ендоскопами з лінзовою оптикою;
г) ендоскопами з волоконним світлопроводом;
д) ендоскопами з комбінованою оптикою.
10. Ендоскопи, оптична спостерігаюча система яких побудована із застосуванням лінз називаються:
а) тубусними ендоскопами;
б) ендоскопами з волоконною оптикою;
в) ендоскопами з комбінованою оптикою;
г) ендоскопами з волоконним світлопроводом;
д) ендоскопами з лінзовою оптикою.
11. Прості ендоскопи, що є порожнистою трубкою, яка може бути забезпечена лупою називаються:
а) тубусними ендоскопами;
б) ендоскопами з лінзовою оптикою;
в) ендоскопами з волоконним світлопроводом;
г) ендоскопами з комбінованою оптикою;
д) ендоскопами з волоконною оптикою.
12. Ендоскоп, призначений для реєстрації зображення спостережуваного об'єкту на фотоплівку за допомогою фотографічного пристрою, розташованого на проксимальному кінці ендоскопа називається:
а) кіноендоскопом:
б) телевізійним ендоскопом;
в) фотоендоскопом;
г) проекційним ендоскопом;
д) комбінованим ендоскопом.
13. Ендоскоп, призначений для реєстрації зображення спостережуваного об'єкту на кіноплівку називається:
а) кіноендоскопом:
б) телевізійним ендоскопом;
в) фотоендоскопом;
г) проекційним ендоскопом;
д) комбінованим ендоскопом.
14. Ендоскоп, який забезпечує передачу зображення спостережуваного об'єкту на телевізійний екран називається:
а) кіноендоскопом:
б) телевізійним ендоскопом;
в) фотоендоскопом;
г) проекційним ендоскопом;
д) комбінованим ендоскопом.
15. Ендоскоп, призначений для проектування зображення спостережуваного об'єкту на екран називається:
а) кіноендоскопом:
б) телевізійним ендоскопом;
в) фотоендоскопом;
г) проекційним ендоскопом;
д) комбінованим ендоскопом.
16. Джерело світла, конденсор, волоконний світлопровід, перехідний пристрій, світлопровідна система з системою формування пучка підсвічування утворюють:
а) спостерігаючу систему ендоскопа;
б) освітлювальний пристрій ендоскопа;
в) біологічну тканину;
г) око спостерігача;
д) систему формування зображення.
17. Об'єктив ендоскопа, система передачі зображення, окуляр, фотографічний об'єктив, фотоплівка, телевізійний об'єктив, телевізійна камера, монітор утворюють:
а) спостерігаючу систему ендоскопа;
б) освітлювальний пристрій ендоскопа;
в) біологічну тканину;
г) око спостерігача;
д) систему формування зображення.
18. До основних оптичних характеристик ендоскопів відносяться:
а) видиме збільшення, роздільна здатність;
б) кутове поле в просторі предметів, діаметр вихідної зіниці, видиме збільшення;
в) робоча відстань, кутове поле в просторі предметів;
г) роздільна здатність, видиме збільшення;
д) робоча відстань, кутове поле в просторі предметів, діаметр вихідної зіниці, видиме збільшення, роздільна здатність.

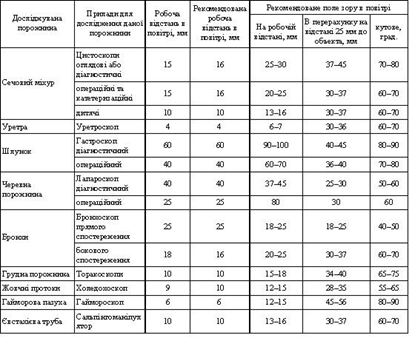

19. Робоча відстань відповідно до призначення ендоскопа для різних видів може коливатися в діапазоні:
а) від 0,5 до 120 мм;
б) від 15 до 100 мм;
в) від 5 до 100 мм;
г) від 25 до 110 мм;
д) 100 мм.
20. Освітлювальний пристрій ендоскопа, джерело світла якого розташоване в протилежному від спостерігача кінці ендоскопа називається:
а) проксимальним освітлювальним пристроєм ендоскопа;
б) освітлювальною системою ендоскопа;
в) дистальним освітлювальним пристроєм ендоскопа;
г) спостерігаючою системою ендоскопа;
д) освітлювальним пристроєм з джерелом «холодного» світла.
21. Освітлювальний пристрій ендоскопа, джерело світла якого розташоване в зверненому до спостерігача кінці ендоскопа називається:
а) проксимальним освітлювальним пристроєм ендоскопа;
б) освітлювальною системою ендоскопа;
в) дистальним освітлювальним пристроєм ендоскопа;
г) спостерігаючою системою ендоскопа;
д) освітлювальним пристроєм з джерелом «холодного» світла.
22. Оптична трубка ендоскопа, кут спостереження якої рівний 180° називається:
а) оптичною трубкою ретроградного спостереження;
б) оптичною трубкою прямого спостереження;
в) оптичною трубкою бічного спостереження;
г) оптичною трубкою проградного спостереження;
д) оптичною трубкою комбінованого спостереження.
23. Оптична трубка ендоскопа, кут спостереження якої рівний 90° називається:
а) оптичною трубкою ретроградного спостереження;
б) оптичною трубкою прямого спостереження;
в) оптичною трубкою бічного спостереження;
г) оптичною трубкою проградного спостереження;
д) оптичною трубкою комбінованого спостереження.
24. Оптична трубка ендоскопа, кут спостереження якої знаходиться в проміжку від 90 до 180° називається:
а) оптичною трубкою ретроградного спостереження;
б) оптичною трубкою прямого спостереження;
в) оптичною трубкою бічного спостереження;
г) оптичною трубкою проградного спостереження;
д) оптичною трубкою комбінованого спостереження.
25. Оптична трубка ендоскопа, кут спостереження якої знаходиться в проміжку від 0 до 90° називається:
а) оптичною трубкою ретроградного спостереження;
б) оптичною трубкою прямого спостереження;
в) оптичною трубкою бічного спостереження;
г) оптичною трубкою проградного спостереження;
д) оптичною трубкою комбінованого спостереження.
26. Об’єктиви ендоскопа повинні мати кутове поле:
а) від 30 до 175°;
б) від 60 до 125°;
в) від 35 до 179°;
г) від 50 до 135°;
д) від 50 до 135° і більше.
27. Повне внутрішнє відбиття визначається за формулою:
а)
;
б)
;
в)
;
г)
;
д)
.
28. У ендоскопах з лінзовою оптикою використовуються в якості систем передачі зображення:
а) лінзові системи передачі зображення;
б) граданні системи передачі зображення;
в) лінзові та граданні системи передачі зображення;
г) волоконно-оптичні джгути;
д) волоконно-оптичні джгути, лінзові та граданні системи передачі зображення.
29. У жорстких ендоскопах з лінзовою оптикою використовуються в якості систем передачі зображення:
а) лінзові системи передачі зображення;
б) граданні системи передачі зображення;
в) лінзові та граданні системи передачі зображення;
г) волоконно-оптичні джгути;
д) волоконно-оптичні джгути, лінзові та граданні системи передачі зображення.
30. Ендоскопи, призначені для дослідження черевної порожнини називаються:
а) бронхоскопами;
б) лапароскопами;
в) уретроскопами;
г) резектоскопами;
д) гастроскопами.
Список рекомендованої літератури
1. Мухин С.В., Пизурян А.Л. Эндоскопическая хирургия. История развития эндоскопической урологии // Эндоскоп. хирургия и дистанц. литотрипсия: Сб. науч. тр. / Рос. гос. мед. ун-т НИИ урологии. - М., 1992. - С. 4 - 9.
2. http://www.endoscopy.ru/doctor/history.html
3. http://users.kaluga.ru/chernov/info/history/russ.htm
4. Колев Г.И., Мельников А.В. История развития лапароскопии/Ветеринарный центр "СОПИКО", ЗАО "АССОМЕД" http://zooclub.ru/veter/6.shtml
5. Федоров И.В., Сигал Е.И., Одинцов В.В. Эндоскопическая хирургия. - М.: ГЭОТАР Медицина, 1998. - 351 с.
6. Дьяконов С.Ю., Кац А.И., Ремизов Н.В. Роль кооперации малых предприятий в производстве жестких медицинских эндоскопов // Мед. техника. - 1998. - N 2. - С. 35 - 38.
7. Эндоскопическое оборудование // Конус - медик: Научно-техн. журн. для потребителей мед. оборудования. - Курск: ООО "Конус - медик". - 1998. - N 2.
8. Эндоскопическое оборудование // Конус - медик: Научно-техн. журн. для потребителей мед. оборудования. - Курск: ООО "Конус - медик". - 1998. - N 3.
9. ГОСТ 18305 - 83. Эндоскопы медицинские. Термины и определения. - Введ. 01.01.85. - М.: Изд-во стандартов, 1985.
10. ГОСТ 23496 - 89. Эндоскопы медицинские. Общие технические требования и методы испытаний. - Введ. 01.01.91. - М.: Изд-во стандартов, 1991.
11. Исследование спектральных характеристик излучения осветителей медицинских эндоскопов / А.М. Василевский, А.А. Востров, С.Ю. Дьяконов, Е.М. Маркарян // Мед. техника. - 1996. - N 3. - С. 19 - 23.
12. Финеев Н.Е., Гребенников Б.В., Маркин В.С. Определение параметров качества изображения эндоскопов // Новости мед. Приборостроения / ВНИИМП. - 1972. - Вып. 3. - С. 135 - 140.
13. Цепелев Ю.А., Ремизов В.И. Обоснование оптических характеристик эндоскопов и их допустимых отклонений // Новости мед. приборостроения / ВНИИМП. - 1968. - Вып. 2. - С. 58 - 65.
14. Вильям-Вильмонт М.Н. Расчет унифицированных оптических систем эндоскопов // Тр. ин-та. ВНИИМИО. - 1963. - Вып. 2. - С. 22 - 39.
15. Саттаров Д.К. Волоконная оптика. - Л.: Машиностроение, 1973. - 280 с.
16. Вычислительная оптика: Справ. / Под ред. М.М. Русинова. - Л.: Машиностроение, Лен. отд., 1984. - С. 365.
17. Цепелев Ю.А. Анализ аберрационных характеристик некоторых микрообъективов // Новости мед. приборостроения / ВНИИМП. - 1973. - Вып. 1. - С. 47 - 55.
18. А. С. 766575 СССР. МКИ А 61 В 1/00. Объектив эндоскопа / А.И. Ветлугин, Б.В. Гребенников, А.И. Молев. - Заявл. 09.11.78; Опубл. 30.09.80, Бюл. N 36.
19. А. С. 764652 СССР. МКИ А 61 В 1/00. Объектив эндоскопа / А.И. Ветлугин, Б.В. Гребенников, А.И. Молев - Заявл. 02.11.78; Опубл. 23.09.80, Бюл. N 35.
20. А. С. 449711 СССР. МКИ А 61 В 1/00. Оптическая система эндоскопа / Б.В. Гребенников, А.И. Ветлугин. - Заявл. 14.06.72; Опубл. 15.11.74, Бюл. N 42.
21. Русинов М.М. Композиция оптических систем. - Л.: Машиностроение, Лен. отд., 1989. - С. 324 - 327.
22. Молев А.И. Сравнительный анализ характеристик оборачивающих систем эндоскопов // Новости мед. техники / ВНИИМП. - 1976. - Вып. 2. - С. 44 - 48.
23. А. С. 404467 СССР. МКИ А 61 В 3/08. Оптическая система эндоскопа / Б.В. Гребенников, А.И. Молев, М.Н. Вильям-Вильмонт.
24. Молев А.И. Исследование коррекционных возможностей стержневидного объектива оборачивающей системы эндоскопа // Новости мед. приборостроения / ВНИИМП. - 1972. - Вып. 3. - С. 71 - 77.
25. Молев А.И. О некоторых свойствах коллективных линз оптики эндоскопа // Создание и клиническое применение эндоскоп. и светотехн. аппаратуры / ВНИИМП. - 1973. - Вып. 1. - С. 59 - 63.
26. Дьяконов С.Ю., Королев А.В. Расчет оптических систем сверхтонких медицинских эндоскопов, построенных на основе градиентных элементов // Мед. техника. - 1994. - N 5. - С. 19 - 24.
27. Дьяконов С.Ю. Современные сверхтонкие медицинские эндоскопы на основе градиентной оптики: состояние вопроса и перспективы использования в медицинской практике // Мед. техника. - 1993. - N 3. - С. 43 - 45.
28. Дьяконов С.Ю., Сушков А.Л. Аберрационные характеристики оптических систем медицинских эндоскопов, построенных на основе градиентной оптики. Ч. 2. Хроматические аберрации // Мед. техника. - 1996. - N 3. - С. 16 - 19.
29. А. С. 490466 СССР. МКИ А 61 В 1/00. Оптическая система эндоскопа / А.И. Молев. - Заявл. 19.12.73; Опубл. 05.11.75, Бюл. N 41.
30. А. С. 683721 СССР. МКИ А 61 В 1/00. Оптическая система эндоскопа / А.И. Ветлугин, Б.В. Гребенников. - Заявл. 10.01.77; Опубл. 05.09.79, Бюл. N 33.
31. А. С. 942675 СССР. МКИ А 61 В 1/00. Оптическая система эндоскопа / А.И. Молев, А.И. Ветлугин, Б.В. Гребенников. - Заявл. 12.09.80; Опубл. 15.07.82, Бюл. N 26.
32. А. С. 2120224 Россия. МКИ А 61 В 1/00, 1/055. Оптическая система эндоскопа / А.И. Молев. - Заявл. 12.08.96; Опубл. 20.10.98, Бюл. N 29.
33. А. С. 520974 СССР. МКИ А 61 В 1/00. Оптическая система эндоскопа / А.И. Молев. - Заявл. 17.04.71; Опубл. 15.07.76, Бюл. N 26.
34. А. С. 591790 СССР. МКИ G 02 В 23/00. Оптическая система цистоскопа / М.М. Ру-синов, Г.Н. Юдова, П.Я. Агурок.
35. Капани Н. Волоконная оптика. - М.: Мир, 1969. - 464 с.
36. М. Борн, Э. Вольф. Основы оптики. - М.: Наука, 1973. – 719 с.
37. Вейнберг В.Б., Саттаров Д.С. Оптика световодов. - Л.: Машиностроение, 1977. - 320 с.
38. Марков П.И., Кеткович А.А., Саттаров Д.С. Волоконно-оптическая интроскопия. - М.: Машиностроение, Ленингр. отд., 1987. - 286 с.
39. Михеев П.А., Ершов А.В. Волоконно-оптические системы наблюдения с перемещением изображения // Оптико-механ. пром-сть. - 1984. - N 4. - С. 9 - 11.
40. Справочник конструктора оптико-механических приборов / Под ред. В.А. Панова. - Л.: Машиностроение, 1980. - 744 с.
41. Васильева В.И., Петровский Г.Т., Черных В.Д. Гибкие регулярные волоконные элементы для эндоскопии // Опт. журн. - 1994. - N 12. - С. 55 - 57.
42. Андреев Л.Н., Ягонен А.И. Расчет объектива для наблюдения внутренних полостей // ОМП. - 1973. - N 6. - С. 28 - 29.
43. А. С. 724124 СССР. МКИ G 02 В 23/02. Объектив эндоскопа / А.И. Молев. - Заявл. 24.07.78; Опубл. 30.03.80, Бюл. N 12.
44. А. С. 382042 СССР. МКИ G 02 В 23/02. Объектив эндоскопа / Е.Н. Гончаренко, В.С. Качурин, Б.Л. Нефедов. - Бюл. N 22.
45. Гончаренко Е.Н., Григорьев К.В., Качурин В.С., Нефедов Б.Л. Объектив простейшей конструкции для эндоскопического прибора // ОМП. - 1974. - N 7. - С. 75 - 76.
46. А. С. 615763 СССР. МКИ G 02 B 23/26. Объектив для волоконного эндоскопа / Е.Н. Гончаренко, К.В. Григорьев, В.С. Качурин, Б.Л. Нефедов. - Заявл. 23.10.76; Опубл. 15.03.86, Бюл. N 10.
47. Особо тонкий гибкий эндоскоп для урологии / И.В. Антонова, Л.Н. Васин, М.А. Клецкая и др. // Опт. журн. - 1994. - N 12. -С. 85 - 87.
48. А. С. 1339474 СССР. МКИ G 02 В 13/22 Объектив эндоскопа / Л.Н. Васин, Ю.А. Фролов, А.П. Дмитриев, И.А. Коробченко. - Заявл. 30.04.86; Опубл. 23.09.87, Бюл. N 35.
49. Немировский М.Е. Исследование жесткости на изгиб наружных оболочек гибких медицинских эндоскопов // Мед. техника. - 1993. - N 4. - С. 37 - 40.
50. А. С. 2112414 Россия. МКИ А 61 В 1/01 Конструкция поворотно-звеньевой цепи для управляемой дистальной части эндоскопа / В.И. Григорьев. - Заявл. 06.02.96; Опубл. 10.06.98, Бюл. N 16.
51. А. С. 1007648 СССР. МКИ А 61 В 1/00, G 02 В 23/00. Гибкая управляемая трубка к эндоскопу / В.Н. Бурцев, В. Н. Бурцев, Е.Б. Ракитянский. - Заявл. 27.03.81; Опубл. 30.03.83, Бюл. N 12.
52. А. С. 2031622 Россия. МКИ А 61 В 1/00, 1/06 Гибкая управляемая трубка для эндоскопа / Ю.В. Юдин, И.А. Краснов, А.И. Сарелайнен, С.В. Храбров. - Заявл. 18.01.93; Опубл. 27.03.95, Бюл. N 9.
53. Хохлова Н.М., Миночкина Н.Д., Ветлугин А.И. Гастродуоденоскоп с волоконной оптикой малого калибра // Эндоскоп. техника. Разработка и применение. - М., 1985. - С. 7 - 10.
54. Цепелев Ю.А., Ремизов В.И. Приборы для испытаний и контроля оптики эндоскопов // Новости медицинской техники. - М.: Медицина. - 1965. - Вып. 2. - С. 50 - 59.
55. Финеев Н.Е., Гребенников Б.В., Маркин В.С. Экспериментальное исследование остаточных аберраций оптических систем эндоскопов // Новости мед. приборостроения / ВНИИМП. - 1973. - Вып. 1. - С. 109 - 114.
Додаток 1
Види медичних ендоскопів
| Найменування ендоскопа | Визначення |
| Аміноскоп | Медичний ендоскоп, що вводиться через піхву для дослідження навколоплідних вод при вагітності |
| Ангіоскоп | Медичний ендоскоп, що вводиться під час операції через розріз стінки крупних кровоносних судин для дослідження їх внутрішньої поверхні |
| Аноскоп | Медичний ендоскоп, що вводиться через анальний отвір для дослідження і лікування захворювань анального отвору і початкового відділу прямої кишки |
| Антроскоп | Медичний ендоскоп, що вводиться шляхом проколу стінки нижнього носового ходу у верхньощелепну пазуху для дослідження і лікування її захворювань |
| Артроскоп | Медичний ендоскоп, що вводиться шляхом проколу в порожнину колінного суглоба для дослідження і лікування його захворювань |
| Бронхоскоп | Медичний ендоскоп, що вводиться в трахею і бронхи для дослідження їх внутрішньої поверхні, лікування їх захворювань і видалення чужорідних тіл |
| Бронхоезофагоскоп | Медичний ендоскоп, що складається з набору тубусів, що вводяться в трахею і бронхи, а також через носоглотку в стравохід для дослідження їх внутрішньої поверхні, лікування їх захворювань і видалення чужорідних тіл |
| Вентрікулоскоп | Медичний ендоскоп, що вводиться під час операції при розкритій порожнині черепа в мозкові шлуночки для дослідження і лікування їх захворювань |
| Гастроскоп | Медичний ендоскоп, що вводиться через носоглотку і стравохід в шлунок для дослідження і лікування його захворювань |
| Гістероскоп | Медичний ендоскоп, що вводиться через піхву в порожнину матки для дослідження і лікування її захворювань |
| Дуоденоскоп | Медичний ендоскоп, що вводиться через носоглотку, стравохід і шлунок в дванадцятипалу кишку для дослідження і лікування її захворювань |
| Колоноскоп | Медичний ендоскоп, що вводиться через анальний отвір в товстий кишечник для дослідження і лікування його захворювань |
| Кульдоскоп | Медичний ендоскоп, що вводиться через розріз заднього зведення піхви для дослідження і лікування захворювань органів малого тазу |
| Лапароскоп | Медичний ендоскоп, що вводиться шляхом проколу черевної стінки в черевну порожнину для дослідження і лікування її органів |
| Ларингоскоп | Медичний ендоскоп, що вводиться в гортань для дослідження і лікування захворювань різних її ділянок |
| Літотриптор-цистоскоп | Цистоскоп, призначений для дроблення каменів в сечовому міхурі під візуальним контролем |
| Медіастиноскоп | Медичний ендоскоп, що вводиться оперативним дорогою при розтині грудної стінки в порожнину середостіння для дослідження і лікування захворювань її органів |
| Мієлоскоп | Медичний ендоскоп, що вводиться шляхом проколу в спинномозковий канал для його дослідження |
| Отосальпінгоскоп | Медичний ендоскоп, що вводиться по нижньому носовому ходу в носоглотку для дослідження і лікування захворювань слухової труби |
| Отоскоп | Медичний ендоскоп, що вводиться в зовнішній слуховий прохід для дослідження і лікування захворювань слухового проходу і барабанної перетинки |
| Пієлоскоп | Медичний ендоскоп, що вводиться під час хірургічної операції на верхніх сечових дорогах через розріз нирки в її лоханці для дослідження і лікування їх захворювань |
| Ректоскоп | Медичний ендоскоп, що вводиться через анальний отвір для дослідження і лікування захворювань прямої кишки і нижнього відділу S-подібної (сигмовидної) кишки |
| Риноскоп | Медичний ендоскоп, що вводиться в порожнину носа для дослідження і лікування її захворювань |
| Сигмоїдоскоп | Медичний ендоскоп, що вводиться через анальний отвір і пряму кишку в S-подібну (сигмовидну) кишку для дослідження і лікування її захворювань |
| Торакоскоп | Медичний ендоскоп, що вводиться шляхом проколу грудної клітки для дослідження і лікування захворювань органів плевральної порожнини |
| Уретероскоп | Медичний ендоскоп, що проводиться через цистоскоп для дослідження і лікування захворювань верхніх сечових шляхів |
| Уретроскопія | Медичний ендоскоп, що вводиться в сечовипускальний канал для дослідження і лікування захворювань його внутрішньої поверхні |
| Холедохоскоп | Медичний ендоскоп, що вводиться під час операції на жовчних дорогах через розріз загальної жовчної протоки для його дослідження і лікування захворювань |
| Цервікоскоп | Медичний ендоскоп, що вводиться через піхву в канал шийки матки для дослідження і лікування його захворювань |
| Цистоскоп | Медичний ендоскоп, що вводиться по сечовипускальному каналу для дослідження і лікування захворювань сечового міхура і верхніх сечових доріг |
| Цистоскоп-резектоскоп | Цистоскоп, призначений для видалення пухлинних тканин при аденомі передміхурової залози введенням під візуальним контролем електропровідної ріжучої петлі, підключеної до генератора струмів високої частоти |
| Езофагоскоп | Медичний ендоскоп, що вводиться в стравохід для дослідження внутрішньої поверхні і лікування його захворювань |
Додаток 2
Рекомендовані параметри оптики ендоскопів
 |
Додаток 3
Значення основних параметрів ендоскопів з лінзовою оптикою та тубусних
| Найменування параметру | Значення параметрів ендоскопів | |||||
| для урології | для пульмонології | |||||
| дорослих | дитячих | бронхоскопів | медіаноскопів | торакоскопів | ||
| дорослих | дитячих | |||||
| Розмір поперечного перетину робочої частини, мм, не більше | 9,5 | 5,0 | 12,0 | 10,0 | 20,0 | 12,0 |
| Допустиме відхилення розміру поперечного перетину робочої частини, % не менше | ||||||
| Довжина робочої частини, мм, не менше | ||||||
| Допустиме відхилення довжини робочої частини, %, не більше | ||||||
| Кутове поле оптичної системи в просторі предметів, в повітрі, номінальне значення, не менше | 60° (90°)* | 50° | 50° | 50° | - | 65° |
| Допустиме відхилення кутового поля оптичної системи, %, не більше | від +10 до -6 | |||||
| Кут напряму спостереження | від 0° до 110° | |||||
| Допустиме відхилення кута напряму спостереження, %, не більше | ±5 | |||||
| Допустиме відхилення видимого збільшення (на розрахунковій робочій відстані), %, не більше: | ||||||
| оптичних трубок | ±10 | |||||
| луп | ±5 | |||||
| Роздільна здатність (на розрахунковій робочій відстані), мм-1, не менше** | 10 (12)* | |||||
| Допустиме відхилення роздільної здатності (на розрахунковій робочій відстані), %, не більше*** | –15 | |||||
| Допустиме відхилення діаметра вихідного зрачка оптичних трубок, %, не більше: | ||||||
| від 1,0 до 1,5 мм | ±10 | |||||
| більше 1,5 мм | ±8 |
* - для ендоскопів, які випускаються з 01.01.97.
** - для оптичних трубок діаметром не менше 4 мм та довжиною не більше 350 мм (прикуті поля зору не більше 70°).
*** - допуск не обмежений за верхньою межою.
Значення основних параметрів ендоскопів з лінзовою оптикою та тубусних
| Найменування параметру | Значення параметрів ендоскопів | |||
| для гастроентерології | ||||
| езофагоскопів | ректоскопів | холедохоскопів | лапароскопів | |
| Розмір поперечного перетину робочої частини, мм, не більше | 16,0 | 20,0 | 8,0 | 11,0 |
| Допустиме відхилення розміру поперечного перетину робочої частини, % не менше | ||||
| Довжина робочої частини, мм, не менше | ||||
| Допустиме відхилення довжини робочої частини, %, не більше | ||||
| Кутове поле оптичної системи в просторі предметів, в повітрі, номінальне значення, не менше | 50° | - | 50° | 50° |
| Допустиме відхилення кутового поля оптичної системи, %, не більше | від +10 до -6 | |||
| Кут напряму спостереження | від 0° до 110° | |||
| Допустиме відхилення кута напряму спостереження, %, не більше | ±5 | |||
| Допустиме відхилення видимого збільшення (на розрахунковій робочій відстані), %, не більше: | ||||
| оптичних трубок | ±10 | |||
| луп | ±5 | |||
| Роздільна здатність (на розрахунковій робочій відстані), мм-1, не менше** | 10 (12)* | |||
| Допустиме відхилення роздільної здатності (на розрахунковій робочій відстані), %, не більше*** | –15 | |||
| Допустиме відхилення діаметра вихідного зрачка оптичних трубок, %, не більше: | ||||
| від 1,0 до 1,5 мм | ±10 | |||
| більше 1,5 мм | ±8 |
* - для ендоскопів, які випускаються з 01.01.97.
** - для оптичних трубок діаметром не менше 4 мм та довжиною не більше 350 мм (прикуті поля зору не більше 70°).
*** - допуск не обмежений за верхньою межею.
Значення основних параметрів ендоскопів з лінзовою оптикою та тубусних
| Найменування параметру | Значення параметрів ендоскопів | |||
| для акушерства та гінекології | ||||
| аміноскопів | гістероскопів | кульдоскопів | церквікоскопів | |
| Розмір поперечного перетину робочої частини, мм, не більше | 32,0 | 8,0 | 12,0 | 8,0 |
| Допустиме відхилення розміру поперечного перетину робочої частини, % не менше | ||||
| Довжина робочої частини, мм, не менше | ||||
| Допустиме відхилення довжини робочої частини, %, не більше | ||||
| Кутове поле оптичної системи в просторі предметів, в повітрі, номінальне значення, не менше | 60° (70°)* | 70° | 60° | 60° |
| Допустиме відхилення кутового поля оптичної системи, %, не більше | від +10 до -6 | |||
| Кут напряму спостереження | від 0° до 110° | |||
| Допустиме відхилення кута напряму спостереження, %, не більше | ±5 | |||
| Допустиме відхилення видимого збільшення (на розрахунковій робочій відстані), %, не більше: | ||||
| оптичних трубок | ±10 | |||
| луп | ±5 | |||
| Роздільна здатність (на розрахунковій робочій відстані), мм-1, не менше** | 10 (12)* | |||
| Допустиме відхилення роздільної здатності (на розрахунковій робочій відстані), %, не більше*** | –15 | |||
| Допустиме відхилення діаметра вихідного зрачка оптичних трубок, %, не більше: | ||||
| від 1,0 до 1,5 мм | ±10 | |||
| більше 1,5 мм | ±8 |
* - для ендоскопів, які випускаються з 01.01.97.
** - для оптичних трубок діаметром не менше 4 мм та довжиною не більше 350 мм (прикуті поля зору не більше 70°).
*** - допуск не обмежений за верхньою межою.
Значення основних параметрів ендоскопів з лінзовою оптикою та тубусних
| Найменування параметру | Значення параметрів ендоскопів | |||
| для оториноларингології | артроскопів | |||
| антроскопів | отоскопів | отосальпінгоскопів | ||
| Розмір поперечного перетину робочої частини, мм, не більше | 7,0 | 7,0 | 5,0 | 5,5 |
| Допустиме відхилення розміру поперечного перетину робочої частини, % не менше | ||||
| Довжина робочої частини, мм, не менше | ||||
| Допустиме відхилення довжини робочої частини, %, не більше | ||||
| Кутове поле оптичної системи в просторі предметів, в повітрі, номінальне значення, не менше | 80° | - | 50° (70°)* | 50° (70°)* |
| Допустиме відхилення кутового поля оптичної системи, %, не більше | від +10 до -6 | |||
| Кут напряму спостереження | від 0° до 110° | |||
| Допустиме відхилення кута напряму спостереження, %, не більше | ±5 | |||
| Допустиме відхилення видимого збільшення (на розрахунковій робочій відстані), %, не більше: | ||||
| оптичних трубок | ±10 | |||
| луп | ±5 | |||
| Роздільна здатність (на розрахунковій робочій відстані), мм-1, не менше** | 10 (12)* | |||
| Допустиме відхилення роздільної здатності (на розрахунковій робочій відстані), %, не більше*** | –15 | |||
| Допустиме відхилення діаметра вихідного зрачка оптичних трубок, %, не більше: | ||||
| від 1,0 до 1,5 мм | ±10 | |||
| більше 1,5 мм | ±8 |
* - для ендоскопів, які випускаються з 01.01.97.
** - для оптичних трубок діаметром не менше 4 мм та довжиною не більше 350 мм (прикуті поля зору не більше 70°).
*** - допуск не обмежений за верхньою межою.
Додаток 4
Конструктивні параметри об’єктиву (див. рис 2.5)
| Пов. | R | d | nD | n D | |
| 0,000 | 0,35 | БФ 24 | 1,6344 | 36,76 | |
| 1,117 | 0,70 | 1,0000 | |||
| 0,000 | 2,58 | ТФ12 | 1,7849 | 25,66 | |
| 0,000 | 0,52 | 1,0000 | |||
| -5,420 | 0,25 | ТФ12 | 1,7849 | 25,66 | |
| 1,770 | 2,10 | БФ24 | 1,6344 | 36,76 | |
| -2,704 | 0,52 | 1,0000 | |||
| 5,125 | 1,05 | СТК9 | 1,7424 | 50,23 | |
| -6,516 | 2,41 | 1,0000 | |||
| -2,421 | 0,52 | ТФ12 | 1,7849 | 25,66 | |
| 1,675 | 2,10 | СТК9 | 1,7424 | 50,23 | |
| -3,251 |
Конструктивні параметри об’єктиву (див. рис. 2.6)
| Пов. | R | d | nD | n D | |
| 0,000 | 0,45 | К8 | 1,5163 | 64,05 | |
| 2,333 | 4,18 | 1,0000 | |||
| -6,516 | 0,45 | ТФ5 | 1,7550 | 27,52 | |
| 0,000 | 1,05 | СТК9 | 1,7424 | 50,23 | |
| -3,404 | 0,30 | 1,0000 | |||
| 6,546 | 0,60 | ТФ5 | 1,7550 | 27,52 | |
| 3,076 | 4,50 | ТК14 | 1,6130 | 60,57 | |
| -8,472 |
Додаток 5
Конструктивні параметри об’єктиву прямого спостереження
| Пов. | R | d | nD | 0,5 D | Z | |
| 1,0000 | ||||||
| 0,000 | 0,50 | К8 | 1,5182 | 1,72 | 0,000 | |
| 1,770 | 2,70 | 1,0000 | 1,21 | 0,477 | ||
| 0,000 | 1,50 | 1,0000 | 0,45 | 0,000 | ||
| 25,820 | 0,45 | ТФ1 | 1,6776 | 1,25 | 0,030 | |
| -69,020 | 1,05 | К8 | 1,5182 | 1,36 | -0,013 | |
| -3,499 | 0,30 | 1,0000 | 1,56 | -0,366 | ||
| 5,176 | 0,60 | ТФ1 | 1,6776 | 1,75 | 0,303 | |
| 2,377 | 2,00 | К8 | 1,5182 | 1,71 | 0,727 | |
| -25,820 | 0,00 | 1,0000 | 1,80 | -0,063 | ||
| 0,000 | 0,000 |
Параксіальні характеристики. Положення предметної площини в безкінечності
| Wl(0) = 0,54607 | Wl(1) = 0,488 | Wl(2) = 0,6438 |
| S 0,000 | S' 5,523 | |
| F' 2,975 | Bo 0,000 | |
| S'o(0) 5,523 | Sp 1,837 | Rp 0,25 |
| S'o(1) 5,488 | S'p -8,768 | |
| S'o(2) 5,567 | Bp 4,803 | |
| dF' 0,000 | A' 0,084 | |
| Y'o(1) 0,000 | ||
| Y'o(2) -2,975 | ||
| Y'o(3) -2,083 | ||
| Y'o(4) -1,387 |
Додаток 6
Конструктивні параметри стрижнеподібного компонента обертаючої системи (рис. 2.11)
| Пов. | R | d | nD | D | Z |
| 1,00000 | |||||
| 11,406 | 4,000 | 1,81377 | 3,482 | 0,544 | |
| 6,550 | 38,382 | 1,51829 | 3,199 | 0,834 | |
| -20,639 | 0,000 | 1,00000 | 4,162 | -0,424 | |
| 0,000 | 4,191 | 0,000 |
Параксіальні характеристики
| Wl(0) = 0,54607 | Wl(1) = 0,48613 | Wl(2) = 0,6438 | |||
| S | 0,000 | S' | 8,67944e-05 | ||
| F' | 30,000 | Bo | 0,000 | ||
| SF | -10,3830 | ||||
| S'o(0) | 8,6794e-05 | Sp | -10,000 | Rp | |
| S'o(1) | 0,070 | S'p | -2350,220 | ||
| S'o(2) | -0,048 | Bp | 78,341 | ||
| dF' | 0,000 | A' | 0,066 | ||
| Y'o(1) | 0,000 | ||||
| Y'o(2) | 4,216 | ||||
| Y'o(3) | 2,625 |
Осьовий пучок
| N | m | 100*tgU' | dY'(0) | dY'(1-0) | dY'(2-0) | dY '(1-2) |
| 2,000 | 6,686 | -0,0005 | 0,005 | -0,004 | 0,009 | |
| 1,414 | 4,720 | -0,0002 | 0,003 | -0,002 | 0,006 |
Головні промені
| W | 100*tgU' | Sp | S'p | Y'(0) | dY'(1-2) |
| -08.00.00 | -0,065 | -10 | -6412,38 | 4,152 | 0,003 |
| -05.00.00 | -0,083 | -10 | -3122,42 | 2,609 | 0,001 |
| W | Z'm | Z's | Z'a | dist, % | Ydist, mm |
| -08.00.00 | -0,605 | -0,443 | -0,162 | -1,533 | -0,065 |
| -05.00.00 | -0,256 | -0,177 | -0,079 | -0,605 | -0,016 |
Осьовий пучок
| N | m | 100*tgU' | dY'(0) | dY'(1-0) | dY'(2-0) | dY '(1-2) |
| 0,250 | 8,500 | -0,006 | -0,003 | 0,004 | -0,007 | |
| 0,177 | 5,975 | -0,002 | -0,002 | 0,003 | -0,005 |
Головні промені
| W | Z'm | Z's | Z'a | dist, % | Ydist, mm |
| 45.00.00 | 0,016 | -0,035 | 0,050 | -27,823 | 0,828 |
| 35.00.00 | -0,123 | -0,045 | -0,078 | -17,183 | 0,358 |
| 25.00.00 | -0,105 | -0,032 | -0,074 | -8,901 | 0,123 |
Меридіональні промені
| W = 45.00.00 | |||||
| NL | m | 100*d(tgU') | dY'(0) | dY'(1-0 | dY'(2-0) |
| 0,250 | 8,241 | -0,004 | 0,005 | -0,014 | |
| 0,177 | 5,772 | -0,002 | 0,007 | -0,014 | |
| -0,177 | -5,323 | -0,009 | 0,003 | -0,025 | |
| -0,250 | -7,277 | -0,020 | -0,007 | -0,038 | |
| W = 25.00.00 | |||||
| NL | m | 100*d(tgU') | dY'(0) | dY '(1-0) | dY '(2-0) |
| 0,250 | 8,473 | -0,004 | -0,0002 | -0,009 | |
| 0,177 | 5,969 | -0,003 | 0,0014 | -0,009 | |
| -0,177 | -5,965 | 0,011 | 0,0196 | 0,001 | |
| -0,250 | -8,460 | 0,021 | 0,0296 | 0,010 |
Параксіальні характеристики. Положення предметної площини на відстані 60 мм
| S | -60,000 | S' | 5,667 | ||
| F' | 2,975 | Bo | -0,049 | ||
| S'o(0) | 5,667 | Sp | 1,837 | Rp | 0,25 |
| S'o(1) | 5,631 | S'p | -8,768 | ||
| S'o(2) | 5,715 | Bp | 4,803 | ||
| dF' | 0,000 | A' | 0,080 | ||
| Y'o(1) | 0,000 | ||||
| Y'o(2) | -2,916 | ||||
| Y'o(3) | -2,041 | ||||
| Y'o(4) | -1,361 |
Осьовий пучок
| N | m | 100*tgU' | dY'(0) | dY'(1-0) | dY'(2-0) | dY '(1-2) |
| 0,250 | 8,417 | -0,006 | -0,003 | 0,004 | -0,007 | |
| 0,177 | 5,915 | -0,002 | -0,002 | 0,003 | -0,005 |
Головні промені
| W | Z'm | Z's | Z'a | dist, % | Ydist, mm |
| 60,000 | -0,087 | -0,075 | -0,012 | -26,623 | 0,776 |
| 42,000 | -0,185 | -0,068 | -0,116 | -16,252 | 0,332 |
| 28,000 | -0,137 | -0,043 | -0,093 | -8,3544 | 0,114 |
Додаток 6
Конструктивні параметри стрижнеподібного компонента обертаючої системи (рис. 2.11)
| Пов. | R | d | nD | D | Z |
| 1,00000 | |||||
| 11,406 | 4,000 | 1,81377 | 3,482 | 0,544 | |
| 6,550 | 38,382 | 1,51829 | 3,199 | 0,834 | |
| -20,639 | 0,000 | 1,00000 | 4,162 | -0,424 | |
| 0,000 | 4,191 | 0,000 |
Параксіальні характеристики
| Wl(0) = 0,54607 | Wl(1) = 0,48613 | Wl(2) = 0,6438 | |||
| S | 0,000 | S' | 8,67944e-05 | ||
| F' | 30,000 | Bo | 0,000 | ||
| SF | -10,3830 | ||||
| S'o(0) | 8,6794e-05 | Sp | -10,000 | Rp | |
| S'o(1) | 0,070 | S'p | -2350,220 | ||
| S'o(2) | -0,048 | Bp | 78,341 | ||
| dF' | 0,000 | A' | 0,066 | ||
| Y'o(1) | 0,000 | ||||
| Y'o(2) | 4,216 | ||||
| Y'o(3) | 2,625 |
Осьовий пучок
| N | m | 100*tgU' | dY'(0) | dY'(1-0) | dY'(2-0) | dY '(1-2) |
| 2,000 | 6,686 | -0,0005 | 0,005 | -0,004 | 0,009 | |
| 1,414 | 4,720 | -0,0002 | 0,003 | -0,002 | 0,006 |
Головні промені
| W | 100*tgU' | Sp | S'p | Y'(0) | dY'(1-2) |
| -08.00.00 | -0,065 | -10 | -6412,38 | 4,152 | 0,003 |
| -05.00.00 | -0,083 | -10 | -3122,42 | 2,609 | 0,001 |
| W | Z'm | Z's | Z'a | dist, % | Ydist, mm |
| -08.00.00 | -0,605 | -0,443 | -0,162 | -1,533 | -0,065 |
| -05.00.00 | -0,256 | -0,177 | -0,079 | -0,605 | -0,016 |
Додаток 7
Технічні характеристики відеосистем
| Назва фірм, країн та моделей, рік початку виробництва | Найменування характеристик | |||||||
| Тип приймача | Вбудований блок освітлення | Наяв-ність адаптерів для ендоскопів інших фірм | Роздільна здатність, TV-ліній | Чутливість, люкс | ||||
| Азимут, RU | Эндоскам-450 | давач ПЗС 1/3'' | так | так | немає даних | |||
| Circon ACMI, US | MD-III | немає даних | 3 давача ПЗС 1/2'' | ні | ні | 1,5 | ||
| Olympus Optical, JP | OTV-F3 | давач ПЗС | ні | ні | ||||
| OTV-S5C | немає даних | давач ПЗС | ні | ні | 330/350 | |||
| Lemke, DE | MC 204 | немає даних | давач ПЗС 1/2'' | ні | ні | |||
| Stryker, US | 3 давача ПЗС 1/2'' | ні | так | 1,2 | ||||
Технічні характеристики відеосистем
| Назва фірм, країн та моделей, рік початку виробництва | Найменування характеристик | |||||||
| Відношення "сигнал/шум", дБ | Споживана потужність, Вт | Довжина кабеля, м | Габаритні розміри, мм | Маса, кг | ||||
| Азимут, RU | Эндоскам-450 | немає даних | ø32 X 40 + 260 X 290 X 64 | 0,042 | ||||
| Circon ACMI, US | MD-III | немає даних | немає даних | немає даних | немає даних | немає даних | немає даних | |
| Olympus Optical, JP | OTV-F3 | немає даних | ø49 X 75 + 295 X 315 X 72 | 0,35+4 | ||||
| OTV-S5C | немає даних | немає даних | ø18 X 30 + 294 X 315 X 73 | 0,25+5 | ||||
| Lemke, DE | MC 204 | немає даних | немає даних | немає даних | ø38 X 70 + 276 X 164 X 42 | 0,103+1 | ||
| Stryker, US | немає даних | немає даних | немає даних | немає даних | ||||
Технічні характеристики назофаринголарингоскопів
| Назва фірм, країн та моделей | Найменування характеристик | |||||
| Кут поля зору | Робоча відстань, мм | Діапазон кута вигину дистального кінця | Діаметр дистального кінця, мм | Діаметр гнучкої частини, мм | ||
| Asahi Optical, JP | Pentax FNL-13S | 85° | від 3 до 50 | 130° вверх, 130° вниз | 4,1 | 4,2 |
| Pentax FNL-15P2 | 85° | від 3 до 50 | 130° вверх, 130° вниз | 4,8 | 4,9 | |
| Fujinon, JP | NAP-L | 90° | від 1 до 550 | 160° вверх, 90° вниз | 3,7 | 3,7 |
| Olympus Optical, JP | ENF-T3 | 85° | від 5 до 50 | 130° вверх, 130° вниз | 4,8 | |
| Welch Allyn, US | RL-100 | 75° | від 3 до 50 | 130° вверх, 130° вниз | 3,4 | 3,4 |
| R. Wolf, DE | 7223.00 | 95° | від 3 до 50 | 180° вверх, 90° вниз | 3,6 | 3,6 |
Технічні характеристики назофаринголарингоскопів
| Назва фірм, країн та моделей | Найменування характеристик | ||||
| Діаметр інструментального каналу, мм | Робоча довжина, мм | Загальна довжина, мм | Додаткові дані | ||
| Asahi Optical, JP | Pentax FNL-13S | - | від -8 до +2 діоптрій | ||
| Pentax FNL-15P2 | 2,2 | від -8 до +2 діоптрій | |||
| Fujinon, JP | NAP-L | - | |||
| Olympus Optical, JP | ENF-T3 | 2,2 | терапевтичний | ||
| Welch Allyn, US | RL-100 | - | немає даних | освітлювач Hln, 150 Вт | |
| R. Wolf, DE | 7223.00 | 1,1 |
Технічні характеристики бронхофіброскопів
| Назва фірм, країн та моделей | Найменування характеристик | |||||
| Кут поля зору | Глибина різкості, мм | Діапазон кута вигину дистального кінця | Діаметр дистального кінця, мм | Діаметр гнучкої частини, мм | ||
| Оптимед, RU | БрБ-Во-1.30 | 95° | від 3 до 50 | 160° вверх, 130° вниз | ||
| Asahi Optical, JP | Pentax FB/VB-1530 | 120° | від 5 до 100 | 180° вверх, 130° вниз | 5,5 | 4,9 |
| Fujinon, JP | BRO-Y3S | 85° | від 2 до 50 | 160° вверх, 100° вниз | 5,6 | 5,7 |
| Olympus Optical, JP | BF 30/40 | 120° | від 3 до 50 | 180° вверх, 130° вниз | 5,6 | 5,9 |
| Olympus Optical, JP | BF P30/40 | 120° | від 3 до 50 | 180° вверх, 130° вниз | 4,9 | |
| BF 2T10/40 | 90° | від 3 до 50 | 160° вверх, 100° вниз | 5,9 |
Технічні характеристики бронхофіброскопів
| Назва фірм, країн та моделей | Найменування характеристик | ||||
| Робоча довжина, мм | Загальна довжина, мм | Діаметр інструментального каналу, мм | Робоча відстань, мм | ||
| Оптимед, RU | БрБ-Во-1.30 | немає даних | немає даних | ||
| Asahi Optical, JP | Pentax FB/VB-1530 | 1,2 | немає даних | ||
| Fujinon, JP | BRO-Y3S | немає даних | |||
| Olympus Optical, JP | BF 30/40 | 2,2 | |||
| Olympus Optical, JP | BF P30/40 | 2,2 | |||
| BF 2T10/40 | 2 + 1,5 |
Технічні характеристики гастрофіброскопів
| Назва фірм, країн та моделей | Найменування характеристик | |||||
| Кут поля зору | Напрям огляду | Глибина різкості, мм | Діапазон кута вигину дистального кінця | Діаметр дистального кінця, мм | ||
| ЛОМО, RU | ГД-Б-ВО-4 | 100° | 0° | від 3 до 100 | 160° вверх, 90° вниз, 100° вправо, 100° вліво | 12,3 |
| Asahi Optical, JP | Pentax FG-29 Р | 95° | 0° | від 5 до 100 | 210° вверх, 120° вниз, 120° вправо, 120° вліво | 9,8 |
| Fujinon, JP | UGI-FP7 | 105° | 0° | від 5 до 100 | 210° вверх, 90° вниз, 100° вправо, 100° вліво | 9,5 |
| EG-300HR | 120° | 0° | від 8 до 100 | 190° вверх, 90° вниз, 100° вправо, 100° вліво | 11,2 |
Технічні характеристики гастрофіброскопів
| Назва фірм, країн та моделей | Найменування характеристик | |||||
| Діаметр гнучкої частини, мм | Робоча довжина, мм | Загальна довжина, мм | Діаметр інструментального каналу, мм | Робоча відстань, мм | ||
| ЛОМО, RU | ГД-Б-ВО-4 | немає даних | немає даних | 2,8 | немає даних | |
| Asahi Optical, JP | Pentax FG-29 Р | 9,8 | 2,8 | немає даних | ||
| Fujinon, JP | UGI-FP7 | 9,8 | 2,8 | немає даних | ||
| EG-300HR | 10,5 | 2,8 | немає даних | |||
| Olympus Optical, JP | GIF N30 | 5,3 | ||||
| GIF G140 | 10,5 | 2,8 | ||||
| Olympus Optical, JP | GIF N30 | 120° | 0° | від 3 до 100 | 180° вверх, 180° вниз, 160° вправо, 160° вліво | |
| GIF G140 | 140° | 0° | від 3 до 100 | 210° вверх, 90° вниз, 100° вправо, 100° вліво | 10,4 |
Технічні характеристики дуоденофіброскопів
| Назва фірм, країн та моделей | Найменування характеристик | ||||||
| Кут поля зору | Напрям огляду | Глибина різкості, мм | Діапазон кута вигину дистального кінця | Діаметр дистального кінця, мм | |||
| Asahi Optical, JP | Pentax FD-32H | 100° | 110° | від 3 до 100 | 135° вверх, 135° вниз, 100° вправо, 100° вліво | ||
| Pentax FD-34Р | 80° | 100° | від 4 до 70 | 120° вверх, 90° вниз, 110° вправо, 90° вліво | 12,5 | ||
| Fujinon, JP | FD 100XU | 85° | 100° | від 2 до 80 | 130° вверх, 90° вниз, 110° вправо, 90° Date: 2015-05-09; view: 1394; Нарушение авторских прав |
