Хірургічні ендоскопи

Ендоскопи цього класу (резектоскопи, уретротоми і тому подібне) характерні наявністю особливого інструментарію, до складу якого, в першу чергу, входять ножі різних конструкцій для забезпечення трансуретральних резекцій і трансуретральних вапоризацій, а також інструменти для аспірації, літотрипсійні зонди і ін. Як ножі найчастіше застосовуються скальпелі, тобто ножі, що мають серповидний профіль, або електрохірургічні ріжучі електроди і коагулюючі електроди - вапортроди.

Основним, найбільш характерним елементом хірургічного ендоскопа є робочий елемент (рукоятка), що містить в собі пружинний спусковий механізм для забезпечення переміщення інструменту (скальпеля, електроду).

По конструкції спускового механізму робочі елементи хірургічних ендоскопів підрозділяються на активні і пасивні. В активних ендоскопах резекція відбувається завдяки зусиллю лікаря-оператора, а спусковий механізм повертає інструмент у вихідне положення. У пасивних - резекція відбувається під дією стислої пружини. У хірургічних ендоскопах різних фірм робочі рукоятки прийнято називати по прізвищах винахідників спускових механізмів. Наприклад, ендоскопи з активними робочими елементами, в яких ніж повертає у вихідне положення петлева пружина, часто називають ендоскопами Баумрюкера. Резектоскопи з пасивними робочими елементами відповідно носять назву "Резектоскоп Іглесіаса", якщо в спусковому механізмі використана стрічкова або листова пружина, або "резектоскоп Незбіта", якщо використана циліндрична пружина.

2.6.6. Конструкції жорстких медичних ендоскопів

Конструкцію жорсткого ендоскопа з лінзовою системою передачі зображення розглянемо на прикладі цистоскопу (рисунок 2.29).

Основними вузлами цистоскопів є: ствол (функціональний вузол медичного ендоскопа, що містить робочу частину ендоскопа і призначений для проведення оптичної трубки [9]), діагностична і операційна оптичні трубки, обтюратор (пристрій, призначений для закриття отвору дистального кінця ствола для запобігання травмуванню пацієнта при введенні ендоскопа в досліджувану область [9]), а також гнучкі інструменти.

Рис. 2.29. Вузли цистоскопу: а) ствол: 1 - ручка, 2 - кільце, 3 - бічний кран, 4 - втулка з внутрішнім конусом, 5 - контактна муфта, 6 - лампа; б) обтуратор: 7 - ручка, 8 - конус, 9 - олива; у) операційна оптична трубка: 10 - наочник, 11 - патрубок з краном, 12 - конус, 13 - тяга, 14 - підйомник, 15 - захисне скло об'єктиву

На відміну від діагностичної трубки, на операційних трубках є пристрій для введення гнучких інструментів і керування ними.

Операційні оптичні трубки призначені для введення в досліджувану порожнину інструментів при операціях і спостереження за маніпуляціями, що проводяться.

Ствол (рисунок 2.29, а) є тонкостінною металевою трубкою, на дистальному кінці якої є мініатюрна лампа-дзьоб 6, полегшуюча введення ствола в досліджувану порожнину; на проксимальному кінці - замок для фіксації в стволі змінних вузлів цистоскопу і контактна муфта 5 для підключення лампи.

Замок ствола складається з втулки з внутрішнім конусом 4 і поворотного кільця 2 з ручкою 1 для фіксації змінних вузлів. На кожному із змінних вузлів є зовнішній конус (8, 12) (рис. 2.29, б, в). Конструкція замку забезпечує герметичність з'єднання ствола із змінними вузлами.

На стволі є два бічні крани 3 для введення і відведення рідини при введеній в ствол оптичній трубці.

Операційна оптична трубка (рис. 2.29, в) призначена для введення в досліджувану порожнину через патрубки 11 операційних інструментів і спостереження за маніпуляціями, що проводяться.

Детальніше розглянемо конструкцію оптичної трубки, схема якої представлена на рисунку 2.30 [34].

Оптична трубка складається із зовнішньої (22) і внутрішньої (23) трубок. Зовнішня трубка запресована в корпус 19, на який по різьбі встановлюється корпус 20 з наочником 21, що захищає око спостерігача від стороннього світла. У внутрішню трубку поміщені оптичні деталі з 1 по 9. Трубки 22 і 23 з'єднуються паянням. Лінзи окуляра 14 поміщаються в трубку 24, яка надівається на трубку 23. Призма 17 кріпиться в корпусі 20 за допомогою розрізного кільця 25. Захисне скло 18 приклеюється до наочника, забезпечуючи герметичність приладу. На дистальному кінці зовнішньої трубки розташовано захисне скло об'єктиву 1.

Гнучкий інструмент вводиться через патрубки 26 і приводиться в робоче положення підйомником 14 (рис. 2.29, в), керованим тягою 13, які припаяні до рейки 30, переміщуваною зубчастим колесом 29 за допомогою ручок керування 28 (рис. 2.30).

Насипна конструкція установки оптичних елементів забезпечує мінімальний поперечний розмір приладу, повітряні проміжки між оптичними елементами витримуються за допомогою проміжних кілець 31 певної товщини.

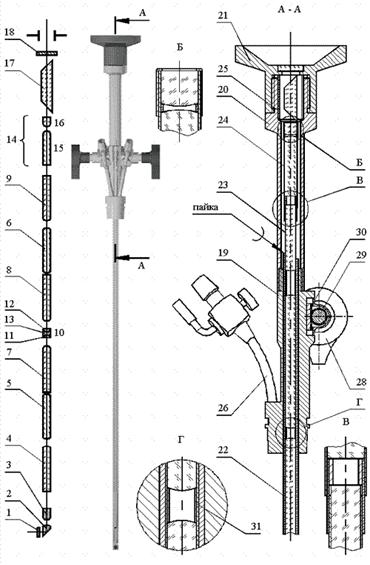

Рис. 2.30. Конструкція цистоскопу

Обтуратор (рис. 2.29, б) служить для оберігання слизистої оболонки від травмування при введенні ствола в досліджувану порожнину.

Обтуратор складається з ручки 7 з конусом 8, стрижня і оливи 9, щільно прилеглою до країв вікна ствола. Ствол цистоскопу повинен витягуватися з порожнини і вводитися в неї спільно з обтуратором.
