Лабораторная работа 9

ИЗМЕРЕНИЕ ПОКАЗАТЕЛЯ ПРЕЛОМЛЕНИЯ ПЛАСТИНЫ ПО УГЛУ БРЮСТЕРА

Приборы и принадлежности: лазер, поворотный стол с отсчетным устройством, набор исследуемых объектов (пластины и призма), пластина стеклянная N: 4 (d = 1.0 мм), пластина пластмассовая N: 6 (d = 3.9 мм),призма стеклянная N:8, кристаллическая пластина (слюда) N:39.

Цель работы: измерить показатель преломления по углу Брюстера.

Краткая теория

Пусть естественный свет падает под углом i ₁ на поверхность раздела двух изотропных диэлектриков с показателями преломления n₁ и n₂. Напряжённости электрического поля в падающей волне
, отраженной – и преломлённой – (рис.9.1).

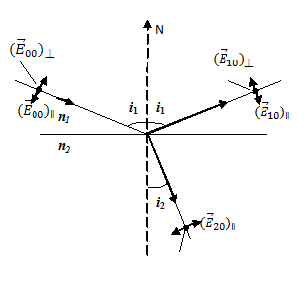

Рис.9.1. Падение света на границу раздела двух сред

Падающую волну можно представить суперпозицией двух линейно поляризованных волн с взаимно перпендикулярными плоскостями колебаний: в одной из волн плоскость колебаний совпадает с плоскостью падения, в другой – перпендикулярно ей. Напряжённостям полей в таких волнах соответствуют индексы () и (). Для естественного света . Амплитуды напряжённостей электрического поля в отражённой
, и преломленной , волнах определяются формулами Френеля. Перераспределение интенсивности падающей волны между отражённой и преломленной волнами находят с помощью коэффициентов отражения ρ и пропускания τ. Используя волновую теорию Френеля можно получить значения ρ_|| и ρ_┴

Формулы Френеля выглядят следующим образом

– амплитуды падающей, отраженной и преломленной волн

– параллельная и перпендикулярная составляющие напряженности светового вектора

(9.1)

(9.2)

Если на границе раздела двух сред падает естественный свет, то для него = (интенсивности равны) – условие того, что свет естественный. Проанализируем найденные соотношения. Прежде всего рассмотрим относительные интенсивности отраженной и преломленной волн. Для энергетического описания процессов на границе двух сред ранее были введены коэффициент отражения и коэффициент пропускания .

На рис. 9.2 представлена исследованная зависимость ρ|| и ρ_┴ от угла падения φ. Т.к. естественный свет, падающий на границу раздела, представляет собой сумму двух не скоррелированных по фазе взаимно перпендикулярных волн Е_|| и Е_┴. Тогда для суммарной интенсивности отраженного света, измеренной без учета его поляризации, находим

.

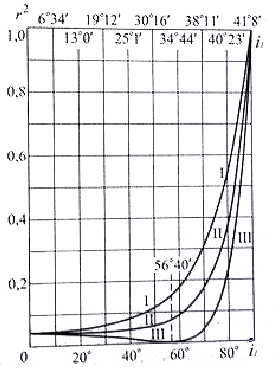

Рис.9.2. Коэффициент отражения света в функции угла падения (n =1,52). I-для ρ²||, II-для естественного света, III-для ρ²_┴.

Кривая II (I _отр/ I _пад) проходит между ρ_|| и ρ_┴, совпадая с ними в точках φ =0 и φ =π/2. На этом рисунке показан средний коэффициент пропускания I _пр/ I _пад.

Из формул (9.1) и (9.2) видно, что при (i ₁+ i ₂) = π/2 коэффициенты отражения ρ_||=0, ρ_┴≠0. Следовательно, в этом случае отражённая волна линейно поляризована в плоскости, перпендикулярной плоскости падения. Преломлённая волна поляризована частично. При (i₁+i₂)=π/2 соотношение
(закон Снеллиуса) сводится к виду: tgi₁ = n₂/ n₁, а при n₁ = 1 имеем:

tgi₁= tg i_Б = n₂₁ (9.3)

Равенство (9.3) определяет угол падения, i ₁= i _Б при котором коэффициент отражения ρ_II=0. Этот угол называется углом Брюстера.
