Порядок виконання роботи. Частота надходження імпульсів, генерованих MB на ОП становить
Частота надходження імпульсів, генерованих MB на ОП становить
|
Приймемо співвідношення
|
При цьому напруга на конденсаторі змінюється ще достатньо лінійно, що забезпечує чітке спрацьовування ОП як компаратора, а значить і стабільність частоти генерованих імпульсів.
Задамо величину опору резистора
R1=100 кОм
Тоді
R2=100*0,63 = 63кОм.
У якості резисторів виберемо резистори відповідної величини типу С2-33 з номінальною потужністю 0,125 Вт (оскільки очевидно, що за напруги живлення у 12 В, струм, що через них протікає, незначний).
|
Тоді
Звідки
|
Якщо прийняти С = 0,01 мкФ, то для частоти=5 кГц отримаємо:
|
Якщо результат розрахунку не відповідає заданим обмеженням, слід прийняти інше значення ємності конденсатора.
|
За табл. 2.1 — 2.3(обираємо резистор типу С2-33 потужністю 0,125 Вт з опором 12 кОм.

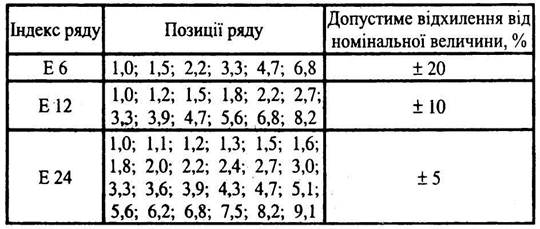

Таблиця 2.1 - Ряди номінальних значень
|
Таблиця 2.2 - Множники для утворення десяткових часткових
