Коленчатый вал

Расчет деталей кривошипно-шатунной группы.

Шатун.

Шатун испытывает растяжение и сжатие. Из чего делают шатун (сталь, алюминиевый сплав). Почему не делают из чугуна – хорошо сжимается, но не растягивается. У шатуна рассчитывают: - верхнюю головку на разрыв от растяжения силами инерции и удельные давления во втулке от максимальных значений силы Рш; - стержень - на устойчивость от газовой силы (если попала вода или поршень достал головку, шатун прогибается, поэтому стержень надо проверить на сжатие); - нижнею головку шатуна - шатунные болты на разрыв от сил инерции.

Коленчатый вал.

На вал действуют знакопеременные нагрузки от сил T, Z и инерционных сил. Основной износ на коренных и шатунных шейках. Поэтому рассчитывают максимальные напряжения в коренных и шатунных шейках и щеках с учетом концентраторов напряжений (галтели, отверстия и др.).

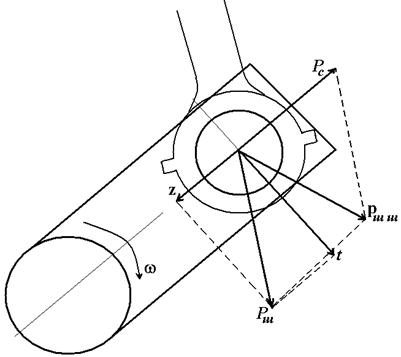

Для каждого угла j есть значение t и z

t, z – меняются по величине и направлению

ршш – приводит к износу шатунной шейки

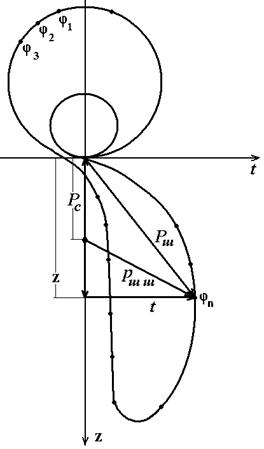

Строим полярную диаграмму на шатунную шейку (позволяет найти р_шш)

По диаграмме находим значение и направление силы Рш – из центра полярной диаграмме проводим вектор – он даст величину и направление Рш. Если точку 0 сместим на величину Рс, то найдем значение и направление силы ршш (суммарная сила, действующая на шатунную шейку)

Величину износа рассчитывают на номинальном режиме δ_шш = к∙р_шш

к – масштабный коэффициент

р_шш - удельное давление взаимодействия шатунной шейки с шатуном

	Износ от газовых сил   От сил инерции
Масло выводим, где шейка имеет минимальный нагрузки, то есть больше зазор и минимальный износ.
