Решение. а). Из паспортной таблицы выбираем ближайшие меньшее и большее значения температур и соответствующие им значения разности температур и относительные

а). Из паспортной таблицы выбираем ближайшие меньшее и большее значения температур и соответствующие им значения разности температур и относительные влажности:

t = 15,0 С; t = 5,0 С; t = 5,5 С; = 46 %; = 41 %;

t = 16,0 С; t = 5,0 С; t = 5,5 С; = 48 %; = 43 %.

б). Поправка относительной влажности на фактическую разность

температур ( t = 5,4 C):

= = = – 4 %

в). Поправка относительной влажности на истинную температуру (t = 15,6 C):

= = = 1,2 %

г). Расчётная относительная влажность с поправкой:

= + + = 46 – 4 + 1,2 = 43,2 %

5. Результаты расчётов заносятся в таблицу отчёта:

Относитель влажность (с поправк),   , %	Давление насыщенных паров,   p , кПа	Парциальное давление воздуха,   p , кПа	Влагосодержание воздуха, г / кг	Энтальпия влажного воздуха, кДж / кг	Температура насыщения (точка росы), C
d	d	I	I	t	t

6. По таблице 11.3 определяется давление насыщенных паров p при температуре окружающего воздуха (t = t ) и записывается в таблицу отчёта.

Таблица 11.3. Состояние воды и пара на линии насыщения (справочные данные)

Температура t , C	0,01
Давление p , кПа	0,61	0,66	0,71	0,76	0,87	0,93	1,00	1,07	1,15	1,22

Температура t , C
Давление p , кПа	1.31	1,40	1,50	1,60	1,82	1,94	2,06	2,20	2,34	2,49

Температура t , C
Давление p , кПа	2,64	2,81	2,98	3,17	3,56	3,78	4,00	4,24	4,49	4,75

7. Изучается I-d диаграмма влажного воздуха (см. рис. 11.2) и для примера определяется:

1) температуре t = 15,6 C соответствует давление насыщения пара

p = 1730 Па;

2) для влажного воздуха при t = 15,6 C и = 43,2 % влагосодержание составляет d = ~ 5 г / кг сух. воздуха.

Влагосодержание d, г на 1кг сухого воздуха

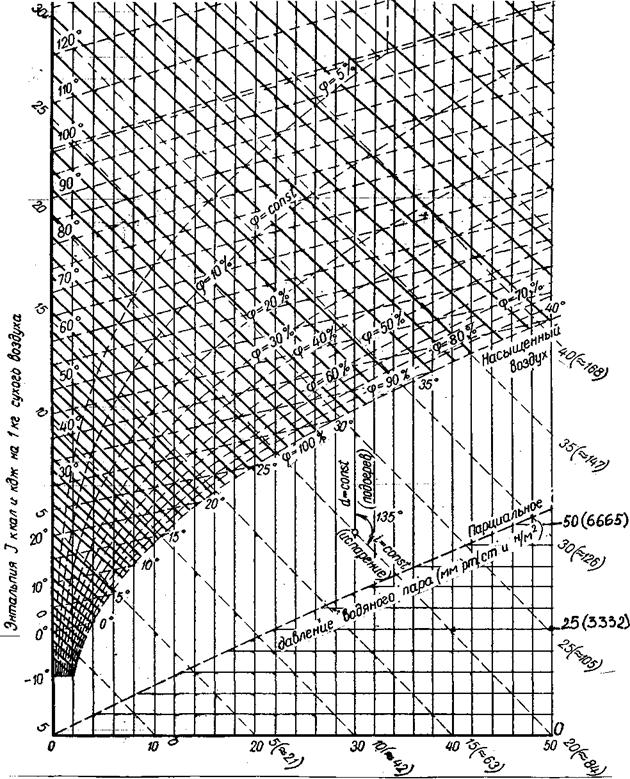

Рис. 11.2. I-d диаграмма влажного воздуха



8. На I-d диаграмме определяется точка, соответствующая опытным значениям параметров t и .

9. По формуле 11.6 рассчитывается влагосодержание воздуха d (относительная влажность воздуха подставляется в долях единицы).

10. По I-d диаграмме для найденных значений t и определяется табличное значение влагосодержания воздуха d в г / кг сух. воздуха.

11. По формуле 11.7 рассчитывается теплоёмкость влажного воздуха c .

12. По формуле 11.9 рассчитывается энтальпия влажного воздуха I.

13. По I-d диаграмме для найденных значений t и d определяется значение энтальпии влажного воздуха I в кДж / кг.

14. По формуле 11.4 рассчитывается парциальное давление воздуха p .

15. С помощью таблицы 11.3 определяется температура насыщения (точка росы) t , C. Здесь давление насыщения p = p .

16. По I-d диаграмме определяется численное значение температуры насыщения t , C.

17. Результаты расчётов записываются в отчёт.



5. Содержание отчёта



В отчёте приводятся:

1. Цель работы.

2. Схема установки и её составные части.

3. Ответы на приведенные ниже контрольные вопросы.

4. Полученные результаты работы с необходимыми расчётами.



Контрольные вопросы

1.Дать определение понятиям:

1.1. Влажный насыщенный воздух.

1.2. Влажный ненасыщенный воздух.

1.3. Абсолютная влажность воздуха.

1.4. Относительная влажность воздуха.

1.5. Влагосодержание влажного воздуха.

1.6. Температура насыщения.

2. Привести параметры, характеризующие тепловлажностное состояние воздуха.

3. Описать принцип действия психрометра.

4. Привести зависимость, связывающую между собой относительную влажность и влагосодержание воздуха.

5. Какие параметры влажного воздуха определяют возможность выпадения осадков?

6. Какие линии изображаются на I-d -диаграмме влажного воздуха?

Лабораторная работа №12
