Силы, действующие на шатунную шейку коленчатого вала





Суммарную силу, действующую на шатунную шейку по радиусу кривошипа определим по формуле

Рк = К + К = (К – 7,402), кН

где К = рk*Fп = рk * 0,00528*103, кН

Результирующую силу, действующую на шатунную шейку определим по формуле

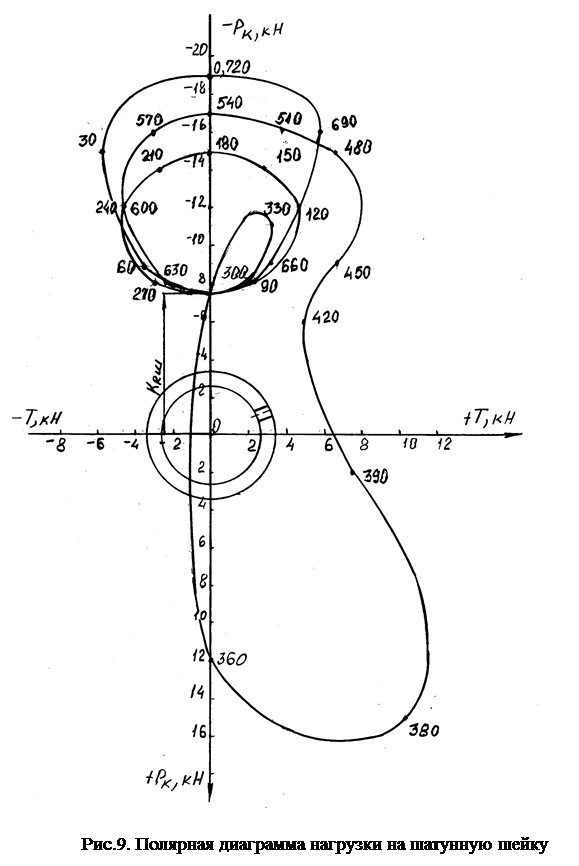

Расчеты сводим в таблицу 10. Строим развернутую и полярную диаграммы нагрузки на шатунную шейку.

Среднее значение Rш.ш.ср

Rш.ш.ср = F*Мр/ОА = 14010*0,178/204 = 12,2 кН

Rш.ш.мах = 19,5 кН; Rш.ш.мин = 7,5 кН



Таблица 10

j, град Т, кН К, кН Рк, кН Rш.ш., кН
    -12,09 -19 19,5
  -5,8 -7,71 -15 16,2
  -3,6 -1,16 -9 9,3
  2,3 -0,58 -8 8,3
  4,5 -4,12 -12 12,4
  2,8 -6,55 -14 14,2
    -7,13 -15 14,5
  -2,8 -6,6 -14 14,3
  -4,6 -4,22 -12 12,5
  -2,9 -0,74 -8 8,64
  2,2 -0,69 -8 8,38
  3,2 -3,96 -11 11,8
    19,17   11,8
  10,4 22,39   18,2
  7,5 9,82   7,9
  4,9 1,53 -6 7,6
  6,8 -1,74 -9 11,4
  6,7 -6,12 -14 15,1
  3,7 -8,76 -16 16,6
    -9,29 -17 16,7
  -3 -7,18 -15 14,9
  -4,6 -4,17 -12 12,4
  -2,4 -0,63 -8 8,4
  3,5 -1,11 -9 9,2
  5,8 -7,6 -15 16,1
    -11,99 -19 19,4
