Элементы ЭСУД и их предназначение на двигателях камаз





В системе используются следующие элементы:

ДАТЧИКИ ЧАСТОТЫ ВРАЩЕНИЯ И ПОЛОЖЕНИЯ КОЛЕНЧАТОГО И КУЛАЧКОВОГО ВАЛОВ 0 281 002 898 фирмы «BOSCH» 3 и 7 (рисунок 1.4.8-1).

Индукционные, используются для измерения частоты вращения коленчатого и распределительного валов двигателя. Датчик положения коленчатого вала устанавливается в отверстие, выполненное в передней крышке. Для формирования сигналов датчика и определения положения коленчатого вала применяется специальный передний противовес коленчатого вала с количеством зубьев 60-2.

Датчик положения кулачкового вала устанавливается в специальное отверстие, выполненное в корпусе редуктора привода топливного насоса высокого давления. Для формирования сигналов датчика применяется специальное колесо, которое 8 зубьев и один дополнительный зуб синхронизации (всего 9), представленное на рисунок 1.4.8-2.









Рисунок 1.4.8-2 – Установка колеса датчика в корпусе редуктора ТНВД



ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ 0 281 002 209 фирмы «BOSCH» 5 (рисунок 1.4.8-1) используется для определения температурного состояния двигателя. Устанавливается в отверстие коробки термостатов системы охлаждения двигателя. Сигнал датчика используется в функции ограничения цикловой подачи при превышении допустимой температуры двигателя с выдачей предупреждения на диагностическую лампу, сигнала на корректировку стартовой подачи и начала впрыскивания топлива в зависимости от температурного состояния двигателя.

ДАТЧИК ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ НАДДУВОЧНОГО ВОЗДУХА 0 281 002 576 фирмы «BOSCH» 10 (рисунок 1.4.8-1), устанавливаемый в соединительном патрубке, определяет температуру и давление воздуха во впускных коллекторах двигателя. Значения температуры и давления воздуха необходимы для определения необходимого массового расхода воздуха и корректировки цикловой подачи топлива с целью ограничения дымности отработавших газов двигателя.

ДАТЧИК ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ МАСЛА 0 261 230 112 фирмы «BOSCH» 6 (рисунок 1.4.8-1), устанавливаемый на передней крышке, определяет температуру и давление масла в главной масляной магистрали двигателя. Значения температуры и давления используются для определения состояния двигателя и его защиты при аварийных ситуациях.

ДАТЧИК ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ ТОПЛИВА 0 261 230 112 фирмы «BOSCH» 13 (рисунок 1.4.8-1), устанавливаемый в специальном корпусе в системе низкого давления топлива после топливоподкачивающего насоса, определяет температуру и давление топлива на входе в насос высокого давления. В зависимости от его сигнала корректируется объем цикловой подачи топлива по температуре, а по давлению осуществляется диагностика системы топливоподачи.

ДАТЧИК ДАВЛЕНИЯ ТОПЛИВА В АККУМУЛЯТОРЕ фирмы «BOSCH» 11 (рисунок 1.4.8-1) служит для определения давления топлива в топливном аккумуляторе, устанавливается в переднем торце левого аккумулятора.

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ EDC7UC31 фирмы «BOSCH» 8 (рисунок 1.4.8-1) обеспечивает прием и обработку сигналов датчиков, переключателей, передаваемой информации по шине CAN. В ЭБУ анализируется вся поступающая информация о режимных параметрах, о состоянии двигателя и автомобиля, обрабатывается в соответствии с заданными алгоритмами и далее выдаются управляющие сигналы на форсунки, регулятор расхода топлива, электроуправляемый вентилятор, клапан перепуска ОГ, обеспечивая необходимую защиту двигателя от перегрузок и строгое соответствие требуемого режима работы двигателя. Через шину CAN возможен обмен сигналами с другими системами автомобиля, через К-line осуществляется диагностика системы.

Электронный блок управления устанавливается с помощью специального кронштейна на корпусе водяных каналов в передней части двигателя.

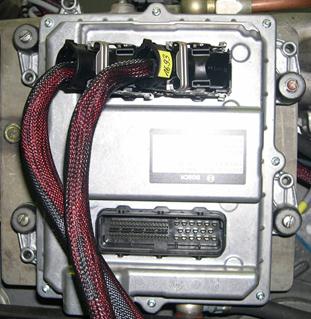

Рисунок 1.4.8-3 – Электронный блок управления EDC7UC31 фирмы «BOSCH»





ПЕДАЛЬ ПОДАЧИ ТОПЛИВА фирмы «TeleflexMorse» устанавливается в кабине изделия и служит для выбора требуемого режима работы двигателя водителем. Сигнал выходного напряжения передается в электронный блок управления, где он преобразуется в значение цикловой подачи топлива.

КОНТРОЛЬНАЯ ЛАМПА ДИАГНОСТИКИ ДВИГАТЕЛЯ (лампа «Check Engine»), установленная на щитке приборов в кабине автомобиля, служит для контроля работы двигателя и выдачи кодов неисправности – блинк-кодов.

После включения зажигания тестируется лампа диагностики двигателя, в ходе теста она загорается на три секунды. Если лампа диагностики продолжает гореть, либо она загорается при работе двигателя, это означает, что в ЭСУД возникла неисправность и для ее устранения необходимо обратиться в сервисный центр. Информация о неисправностях хранится в ЭБУ и может быть прочитана либо при помощи диагностического прибора, либо при помощи лампы диагностики. После устранения неисправности лампа диагностики гаснет.
