Система питания карбюраторного двигателя

На рис. 5.1 представлена принципиальная схема системы питания карбюраторного двигателя. Топливо, подаваемое из топливного бака 1 насосом 3, проходит предварительно фильтр 2, а затем поступает в карбюратор 5. Воздух поступает через воздухоочиститель 4 также в карбюратор 5. В карбюраторе топливо распыливается, испаряется и, перемешиваясь с воздухом, образует горючую смесь. Горючая смесь через впускной коллектор поступает в цилиндры двигателя и, смешиваясь с остаточными газами, образует рабочую смесь. Поступившая в цилиндры рабочая смесь воспламеняется при помощи электрической искры и сгорает. Отработавшие газы после сгорания отводятся из цилиндров двигателя через выпускной коллектор и глушитель 6 в окружающую среду.

Процесс распыления, испарения и перемешивания топлива с воздухом вне цилиндра двигателя называется карбюрацией.

Прибор, осуществляющий этот процесс, называется карбюратором.

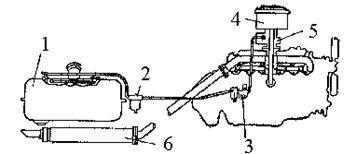

Рис. 5.1. Схема питания карбюраторного двигателя

Карбюраторы могут быть трех типов: испарительный, впрыскивающий и поплавковый всасывающий.

Испарительные, или барботажные, карбюраторы (рис. 5.2) предназначались для работы на легкоиспаряющемся топливе. Воздух, проходя над поверхностью топлива, насыщался его парами и образовывал горючую смесь. Дроссельная заслонка 1 определяла количество подаваемой смеси. Качество смеси, т. е. концентрация паров, регулировалось путем изменения объема пространства между поверхностью бензина и крышкой карбюратора. При множестве недостатков этого карбюратора (громоздкость, пожарная опасность, необходимость частой регулировки из-за повышенной чувствительности к изменениям условий внешней среды и т. д.) у него было одно существенное преимущество – однородная топливовоздушная смесь с высоким паросодержанием, так как воздух смешивался с парами топлива.

Впрыскивающий (мембранный) карбюратор (рис. 5.3) имеет довольно сложное устройство. Топливный клапан 4 перемещается под действием двух эластичных мембран. Первая мембрана разделяет воздушные камеры высокого 5 и низкого 6 давлений. Вторая разделяет топливные камеры 7 и 8, соответственно низкого и высокого давлений.

Рис. 5.2. Схема испарительного карбюратора

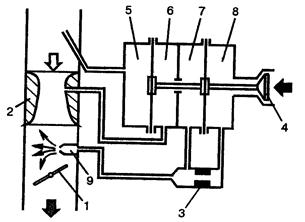

Рис. 5.3. Схема впрыскивающего карбюратора

Дроссельной заслонкой 1 регулируется количество воздуха, а следовательно, и смеси, поступающей в двигатель. В камере 5, в результате скоростного напора воздуха, давление повышенное, а в камере 6, соединенной с горловиной диффузора 2, устанавливается разрежение.

Под действием разности давлений эластичная мембрана выгибается и открывает топливный клапан 4. Через открытый клапан в топливную камеру 8 бензонасосом под давлением подается топливо. Из камеры 8 топливо через жиклер 3 и форсунку 9 подается в смесительную камеру карбюратора, где оно распыливается и перемешивается с воздухом. Топливная камера 7 также заполняется топливом из топливного канала через жиклер 3, но давление в камере 7 меньше, чем давление в камере 8. В результате этого эластичная мембрана камер 7 и 8 прогибается и топливный клапан 4 стремится закрыться. При равенстве усилий на мембранах топливный клапан 4 находится в некотором определенном положении, что соответствует установившемуся режиму работы двигателя.

Впрыскивающие карбюраторы работают точно и надежно при любом положении двигателя. Однако из-за сложности регулировок и обслуживания в автомобильных двигателях не применяются.

Наибольшее распространение получили поплавковые всасывающие карбюраторы со всасыванием топлива при разрежении, возникающем в суженной части воздушного канала карбюратора – диффузоре вследствие местного повышения скорости потока воздуха. Устройство и работа систем таких карбюраторов будет подробно рассмотрена ниже.
