Классификация и устройство систем смазки

Системы смазки автомобильных и тракторных двигателей в зависимости от способа подачи масла к узлам трения можно разделить на три вида (рис. 4.1): 1) смазка разбрызгиванием, 2) смазка под давлением, 3) комбинированная система смазки.

Смазка разбрызгиванием применяется в старых конструкциях двигателей. Масло разбрызгивается ударяющимися по его поверхности выступами на крышках кривошипных головок шатунов. Образующиеся при этом брызги и масляный туман попадают на трущиеся поверхности или непосредственно, или через расположенные над этими поверхностями масляные каналы.

Из-за серьезных недостатков (повышенный расход и быстрое окисление масла, недостаточная надежность смазки ответственных узлов двигателя и др.) смазку разбрызгиванием в настоящее время применяют в редких случаях в пусковых двигателях.

В некоторых двухтактных мотоциклетных двигателях малой мощности смазка обеспечивается за счет масла, добавляемого в малых количествах к бензину (2–4%).

В автомобильных и тракторных двигателях применяют циркуляционную смазку под давлением, когда к поверхности трения масло подается из картера по каналам под давлением, создаваемым масляным насосом, после чего оно опять стекает в картер. Смазка под давлением обеспечивает подачу к трущимся поверхностям необходимого количества масла, а также надежную и интенсивную его циркуляцию.

Рис. 4.1. Классификация систем смазки

Рассмотренная система смазки относится к системам смазки с мокрым картером. Такое название эти системы получили потому, что резервуаром для основного количества масла является нижняя часть картера двигателя.

В некоторых форсированных автомобильных двигателях для обеспечения надежной смазки при любом положении двигателя, а также для борьбы с пенообразованием в картере применяют системы смазки с сухим картером. В этих системах стекающее в картер масло отсасывается из него специальными насосами в расположенный снаружи двигателя промежуточный масляный бак, где оно отстаивается от пены.

Из промежуточного бака масло подается насосом в нагнетающий маслопровод двигателя. Очистка масла от пены необходима для обеспечения нормальной работы двигателя, так как при поступлении в масляный насос пены подача масла последним уменьшается.

При комбинированной системе смазки, применяемой в подавляющем большинстве современных автомобильных и тракторных двигателей, используют как первый, так и второй способы подвода масла. Обычно под давлением, создаваемым масляным насосом, смазываются лишь наиболее ответственные трущиеся детали двигателя – подшипники коленчатого и распределительного валов. Во многих двигателях под давлением также смазываются распределительные шестерни, поршневые пальцы, толкатели и др. Остальные трущиеся детали смазывают разбрызгиванием и самотеком.

В большинстве современных автомобильных и тракторных двигателей подвергаются обильной смазке нижняя часть зеркала цилиндра и кулачки распределительного вала. Смазка осуществляется струями масла, вытекающими через направляющее отверстие в кривошипной головке шатуна при совпадении его с выходным отверстием в шатунной шейке.

Для увеличения срока службы масла и уменьшения износа трущихся деталей в большинстве двигателей устанавливают фильтры грубой и тонкой очистки масла. С этой же целью масло из картера двигателя забирается через плавающий маслоприемник из верхнего, наименее загрязненного тяжелыми примесями слоя.

В двигателях с напряженным режимом работы, главным образом двигателях грузовых автомобилей и тракторов, применяются радиаторы для охлаждения масла. Необходимое давление в нагнетающей магистрали поддерживается редукционными клапанами.

На рис. 4.2 показана схема комбинированной системы смазки двигателя. Эта система состоит из следующих узлов: неподвижного, маслоприемного фильтра 1, масляного насоса 2, маслопроводов, пластинчатого фильтра грубой очистки 3, центробежного фильтра тонкой очистки 4, редукционного и перепускного клапанов, маслоналивного патрубка и трубки для подачи масла в радиатор.

В двигателе, кроме подшипников коленчатого и распределительного валов, принудительно смазываются опоры промежуточного валика привода распределителя зажигания, масляного насоса, толкатели.

Втулки коромысел смазываются пульсирующим потоком масла. К остальным трущимся деталям масло поступает самотеком и при разбрызгивании.

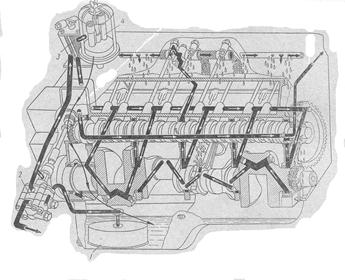

Рис. 4.2. Комбинированная система смазки двигателя

Масло фильтруется в фильтрах грубой 3 и тонкой очистки 4, а также установленным на маслоприемнике 1 сетчатым фильтром. Пластинчатый фильтр грубой очистки включен в масляную магистраль последовательно. Для пропуска масла мимо фильтра грубой очистки (в случае его загрязнения, а также при пуске холодного двигателя, когда сопротивление фильтра велико) в корпусе фильтра установлен перепускной шариковый клапан. Для современных автомобильных карбюраторных двигателей рассмотренная система смазки является типичной.

В систему смазки дизелей и многих карбюраторных двигателей грузовых автомобилей включают масляные радиаторы. В дизелях предусматривают также приспособления для охлаждения струями масла наиболее нагретых трущихся деталей двигателя.
