Турбобуры - отклонители

Турбобуры-отклонители типа ТО (ТО-105Р, TO-195К и TO-240К) предназначены для бурения интервалов изменения направления наклонных скважин по зенитному углу и азимуту, а также для забуривания новых стволов скважин в аварийных ситуациях или по технологическим требованиям строительства скважин. Они выпускаются с наружными диаметрами 195 и 240 мм и состоят из турбинной и шпиндельной (отклонительной) секций.

Корпусы секций соединяются с помощью искривленного переводника с углом искривления 1°30', а валы - шарнирной муфты, позволяющей передавать момент силы валов с пересекающимися осями вращения.

В турбобурах-отклонителях типа ТО используется турбинная секция от секционных турбобуров, в верхнем переводнике которой помещен узел ориентации, а в секции отклонителя смонтированы проточная осевая и радиальная опоры от турбобура соответствующего типоразмера.

Турбобуры-отклонители с независимой подвеской валов турбинной секции типа Т02 (Т02-195, ТО2-240) предназначены для бурения интервалов изменения направления наклонных скважин по зенитному углу и азимуту, а также для забуривания новых стволов скважин в аварийных ситуациях или по технологическим требованиям строительства скважин. Они выпускаются с наружными диаметрами 195 и 240 мм и состоят из турбинной и шпиндельной (отклонительной) секций.

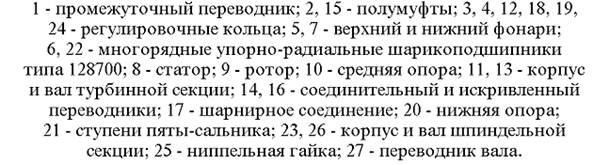

Рисунок 6. Турбобур – отклонитель ТО-2

Во всех турбобурах-отклонителях типа ТО2 (см. рис. 6) используется специальная турбинная секция, имеющая существенные отличия от турбинных секций турбобуров типа ТСШ1 и АШ. Турбобуры-отклонители ТО2-195 и ТО2-240 унифицированы с турбобурами А7Ш2 и А9Ш2. Основное отличие состоит в том, что валы турбинной и шпиндельной секций соединяются между собой с помощью одинарного шарнирного соединения, состоящего из двух полумуфт, а корпусы - с помощью искривленного переводника с углом искривления 1°30' (по заказу потребителя шпиндельная секция может комплектоваться переводниками с углом перекоса осей 1°; 1° 15' и 2°).
