Ручне керування

Рубильник — це найпростіший вимикач, основними частинами яко­го є металеві ножі та контактні губки.

Рубильники бувають одно-, дво-, три- й іноді чотириполюсні, а застосовуються вони для нечастих вмикань і вимикань кіл напругою до 500 В і струмом до 1000 А (в низьковольтних установках постійного струму — понад 1000 А). Загальний вигляд двополюс­ного рубильника показано на рис. 11.3.

При частому вимиканні двигуна (до 300 разів на го­дину) використовують пакетні вимикачі — малогаба­ритні вимикачі з контактами ковзаючого типу. Вони ви­пускаються для комутації кіл з напругою до 380 В і струмом, до 400 А. Триполюсний пакетний вимикачі схему його приєднання зображено на рис. 11.4.

Пускові реостати — це додаткові опори, що вводять­ся в коло якоря двигуна постійного струму та в коло ротора асинхронного двигуна з фазним ротором для обмеження пускового струму.

Рис. 11.3 Загальний вигляд двополюсного рубильника

Рис. 11.4 Загальний вигляд регулювального дротяного реостата

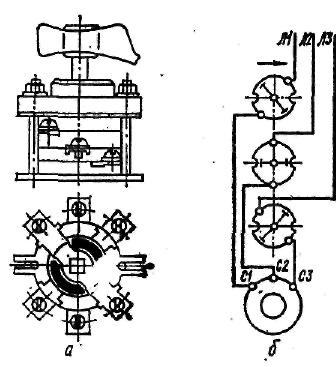

Рис. 11.4. Триполюсний пакетний вимикач (а) та схема його приєднання(б)

Пускові реостати бувають рідинні, дротяні й з литими чавунними опорами

Дротяні реостати мають різну конструкцію. Виготовляються вони з окремих дротяних опорів, намотаних на ізолюючі пластини чи цилінд­ри, що монтуються в металевому кожусі. Кінці від окремих ділянок опору виводяться на кришку реостата й приєднуються до закріплених на ній затискачів, по яких ковзає перемикаючий повзун (рис. 11.5).

Реостати з литими чавунними спорами мають вигляд наповненого трансформаторним маслом бака, в який опускаються елементи опору. Введення та виведення реостата здійснюється обертанням його руко­ятки, що супроводжується замиканням контактів рубаючого типу (у вигляді однополюсних рубильників).

Регулювальні реостати з повітряним охолодженням (як на рис. 11.5) призначені для регулювання струму збудження в машинах постійного струму та для деяких інших цілей. Вони складаються з дро­тяних спіралей, кінці яких з'єднано з контактами, змонтованими на верхній плиті з ізоляційного матеріалу. При повороті рукоятки по­вертається щітковий контакт, який переміщується по контактному кільцю й окремих контактах, змінюючи опір реостата.
