Воздухоопорные конструкции

Воздухоопорные конструкции покрытий позволяют перекрывать боль­шие пролеты при малом собственном весе. Оболочка такого покрытия удер­живается в проектном положении с помощью избыточного давления возду-

КОНСТРУКЦИИ ПОКРЫТИЙ СПОРТИВНЫХ СООРУЖЕНИЙ 495

ха. Применяются два типа воздухоопорных оболочек — однослойные и двух­слойные. В первом случае избыточное давление воздуха создается внутри все­го перекрываемого помещения, а во втором — поддерживается только внут­ри линзовидного двухслойного покрытия. Линзовидные пневматические обо­лочки хорошо воспринимают снеговые и ветровые нагрузки, а также имеют высокие звукоизоляционные и теплоизоляционные качества. Этот тип по­крытия избавляет занимающихся от воздействия избыточного давления. Пневматические оболочки покрытий выполняются обычно с применением ткани из стекловолокна с двухсторонней тефлоновой пропиткой. При не­больших перекрываемых пролетах ткань, поддерживаемая избыточным дав­лением, полностью может сопротивляться внешним воздействиям. При боль­ших пролетах необходимо использовать тросы для усиления покрытия. С це­лью увеличения перекрываемых пролетов вместо ткани можно применять стальные листы. Кроме того в этом случае упрощается крепление оболочки к опорному контуру.

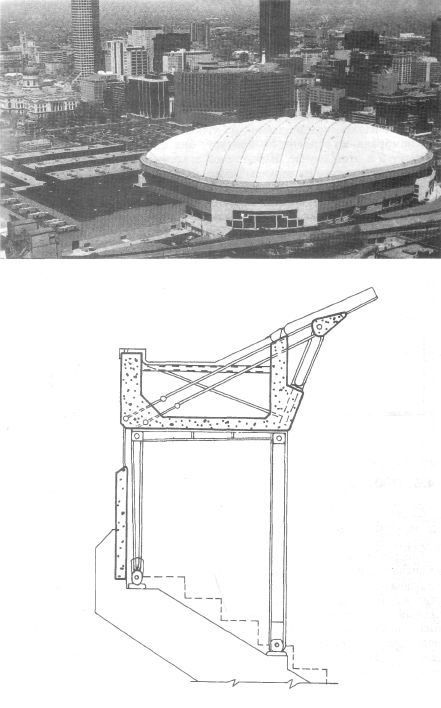

В Ванкувере (Канада) построено спортивно-зрелищное здание с возду­хоопорной оболочкой покрытия (рис. 14.5.1). Форма покрытия близка к эл­липсу, размеры в плане — 231 х 190 м.

496 физкультурно-спортивные сооружения

Несущими конструкциями каркаса здания являются 54 монолитные железобетонные рамы, размещенные по его контуру. По рамам уложен опорный контур коробчатого сечения, к которому крепится двухслойная оболочка покрытия. Наружный слой оболочки из стекловолоконной ткани с тефлоновым покрытием, вес слоя — 1,27 кг/ м². Внутренний слой обо­лочки — из микропористой акустической стеклоткани с тефлоновым по­крытием, вес слоя - 0,41 кг/м². Оболочка усилена 22 стальными оцинко­ванными канатами диаметром 70 — 76 мм, расположенными в двух взаим­ноперпендикулярных направлениях. Избыточное давление воздуха внутри оболочки — 30 кг/м².

Впервые стальная воздухоопорная мембрана использована для устрой­ства купольного покрытия здания с размерами в плане 90 х 74 м в Гали­факсе (Канада) (рис. 14.5.2).

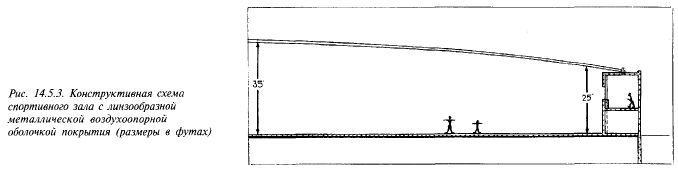

Мембрана площадью 5000 м² из нержавеющей стали толщиной 1,5 мм поддерживается в выпуклом состоянии давлением 0,35 КПА. Высота мем­браны в центре покрытия — 12 м, на опорах — 8 м. Если воздушное давле­ние будет падать, крыша здания из купольной станет вогнутой, но, так как мембрана закреплена по контуру, она способна нести расчетную нагрузку и в этом случае. Избыточное давление, поддерживающее кры­шу, действует только на верхнем этаже, на остальных двух этажах здания специальные двери предотвращают действие избыточного давления. Ниже мембраны расположен подвесной утепленный акустический потолок. Бла­годаря обогреву крыши расположенными внутри нее калориферами снег с крыши стаивает. Линзовидная пневматическая оболочка с нижней и верхней металлическими мембранами показана на рис. 14.5.3.
